5.3 WIG-Schweißen
5.3.1 Anschluss Schweißbrenner
Pos. Symbol
1
2
3
4
• Polaritätswahlstecker in die Anschlussbuchse Schweißstrom "-" einstecken und durch Rechtsdrehung
verriegeln.
• Zentralstecker des Schweißbrenners in den Eurozentralanschluss einführen und mit Überwurfmutter
sichern.
• Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
099-005609-EW500
26.10.2022
Beschreibung 0
Schweißbrenner
Schweißbrennerschlauchpaket
Anschluss Kühlmittelleitungen (Schweißbrenner)
Schnellverschlusskupplungen
Polaritätswahlstecker, Schweißstromkabel > siehe Kapitel 5.1.13

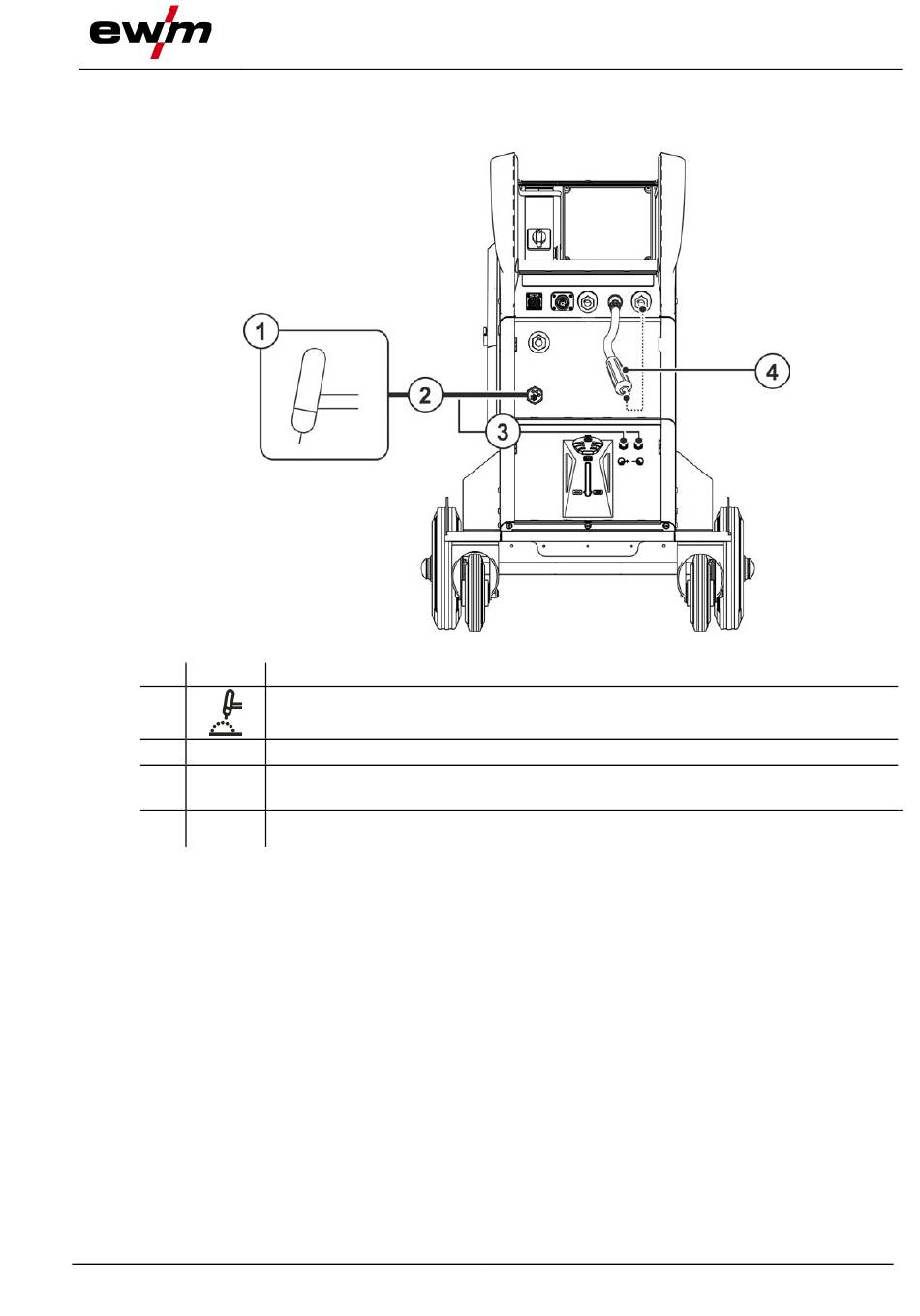

Abbildung 5-23
