Funktionsprinzip, Technische Daten
2.2
Aufbau
Das in einem Aluminiumgehäuse eingebaute berührungslose Mehrkanal-Messsystem setzt sich zusammen aus:
- Einem Grundmodul DT6222
- Pro Sensor ein Demodulatormodul DL6222x mit integriertem Vorverstärker
- Sensor
- Sensorkabel
- Versorgungskabel
- Ethernetkabel
- Signalausgangskabel
Durch den modularen Aufbau lassen sich bis zu 4 Kanäle zusammenfügen (Modulsystem).
Trigger
Mikrocontroller
Oszillator
Versorgung
Spannungs-
12 ... 36 V
aufbereitung
DT6222

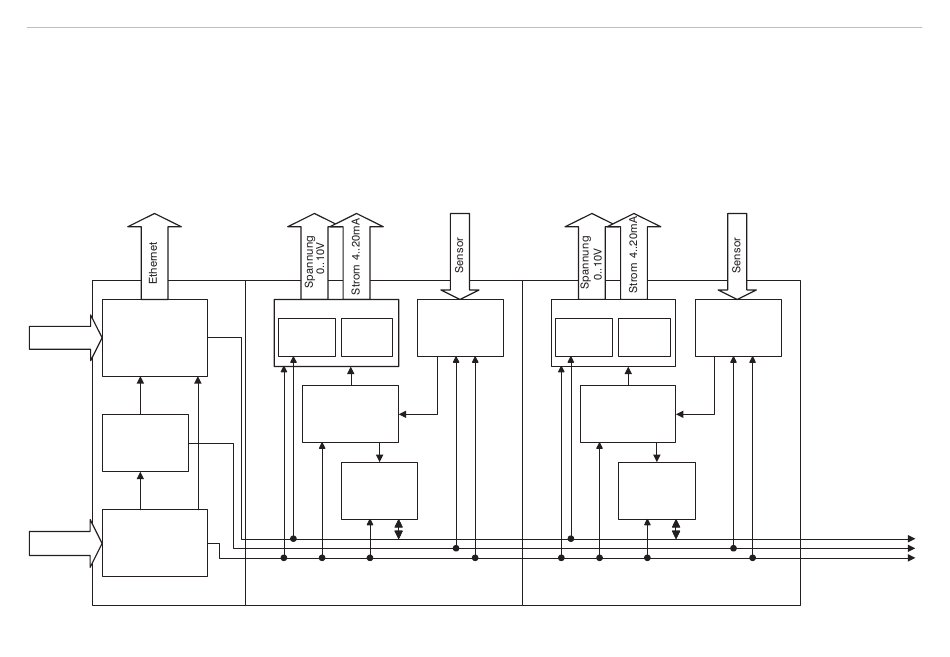

Abb. 2 Blockschaltbild capaNCDT 6222
capaNCDT 6222
Ausgangsstufe
Analogfilter
Vorverstärker
Nullpunkt
digital
einstellbar
umschaltbar
Poti
Demodulator
A/D-
Wandler
DL6222
Ausgangsstufe
Analogfilter
Nullpunkt
Vorverstärker
digital
einstellbar
Poti
umschaltbar
Demodulator
A/D-
Wandler
DL6222
