Ethernetschnittstelle
Beispiel: $SMF2:+1FFFFF,+1.0,+0.0,+0.0,-0.3<CR>
Auf Kanal 2 wird folgende Mathematikfunktion ausgegeben:
100 % Offset + 1 * Kanal 1 - 0,3 * Kanal 4

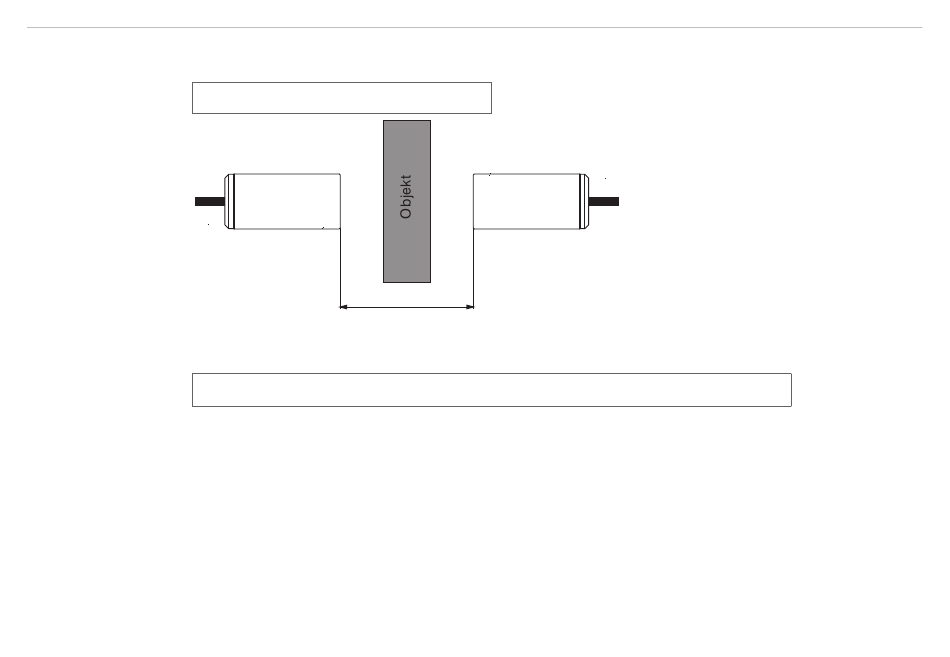

Abb. 22 Beispiel zur Dickenmessung eines Objekts mit zwei kapazitiven Sensoren
Für die obige Anordnung zur Dickenmessung des Objekts ist folgende Mathematikfunktion nötig:
Objektdicke = +200 % Offset (entspricht 2 mm) – 1 * Kanal 1 – 1 * Kanal 2
Erforderlicher Befehl:
$SMF3:+3FFFFF,-1.0,-1.0,+0.0,+0.0<CR>
i
Wird eine Mathematikfunktion auf einen Kanal gesetzt, so ändert sich dessen Kanalstatus auf 2.
capaNCDT 6222
Sensor 1
MB1 mm
2 mm
Maximal können 3 Messwerte miteinander verrechnet werden, die anderen Faktoren müssen jeweils
+0.0 sein.
Sensor 2
MB 1 mm
MB = Messbereich
Seite 64
