Bedienung
Flanken-Triggerung. Startet Messwertausgabe, sobald die
steigende Flanke am Triggereingang anliegt. Der Controller
gibt bei erfüllter Triggerbedingung einen Messwert aus. Die ein-
gestellte Datenrate muss größer als die max. Triggerfrequenz
sein. Wird schneller getriggert als die eingestellte Datenrate,
so werden vereinzelte Messwerte doppelt gesendet, weil intern
noch keine neuen Messwerte vom AD-Wandler anliegen.
Die Pulsdauer muss mindestens 5 µs betragen.

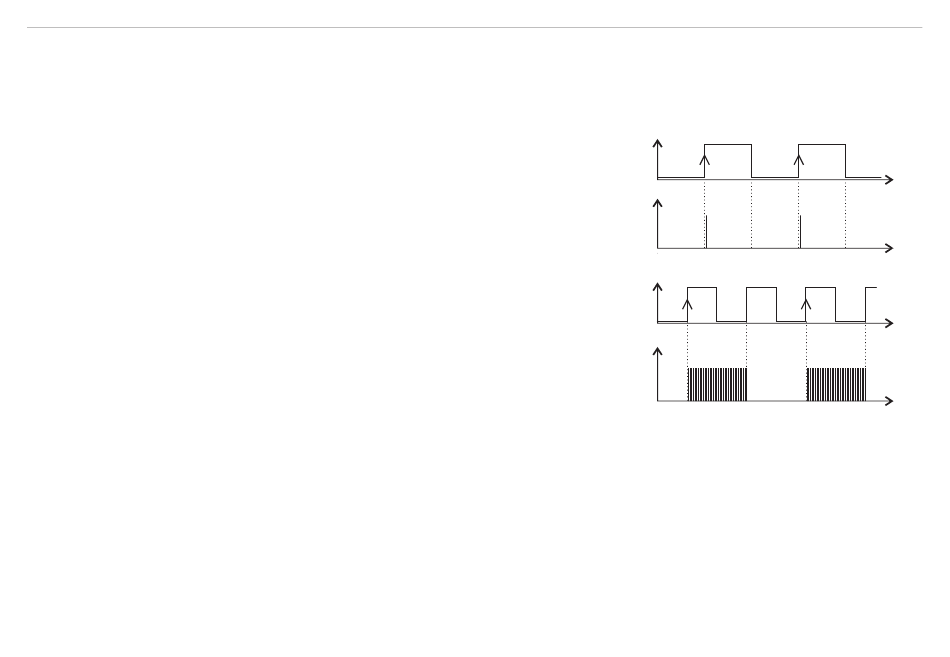

Abb. 17 Triggerung mit steigender Flanke (U
Digitalsignal (D
Gate rising edge. Startet Messwertausgabe mit eingestellter
Datenrate, sobald die steigende Flanke am Triggereingang
anliegt. Eine weitere steigende Flanke stoppt die Messwertaus-
gabe bzw. schaltet sie wieder ein.
Abb. 18 Triggerung mit steigender Flanke (U
Digitalsignal (D
Software-Triggerung ($GMD). Pro Kanal wird ein Messwert ausgegeben, sobald das Kommando gesendet
wird. Der Zeitpunkt ist ungenauer definiert.
Ab Werk ist keine Triggerung eingestellt, der Controller beginnt mit der Datenübertragung unmittelbar nach
dem Einschalten.
capaNCDT 6222
)
0
)
0
U
I
D
), zugehöriges
0
I
U
I
D
0
), zugehöriges
I
t
t
t
t
Seite 44
