MICRO-EPSILON capaNCDT 6222 Betriebsanleitung Seite 23

Installation und Montage
Steckerseite
Abmessungen in mm
Umfangsklemmung ab
3 mm hinter der Stirn-
fläche möglich.
Maßzeichnungen wei-
terer Sensoren sind auf
Anfrage verfügbar.

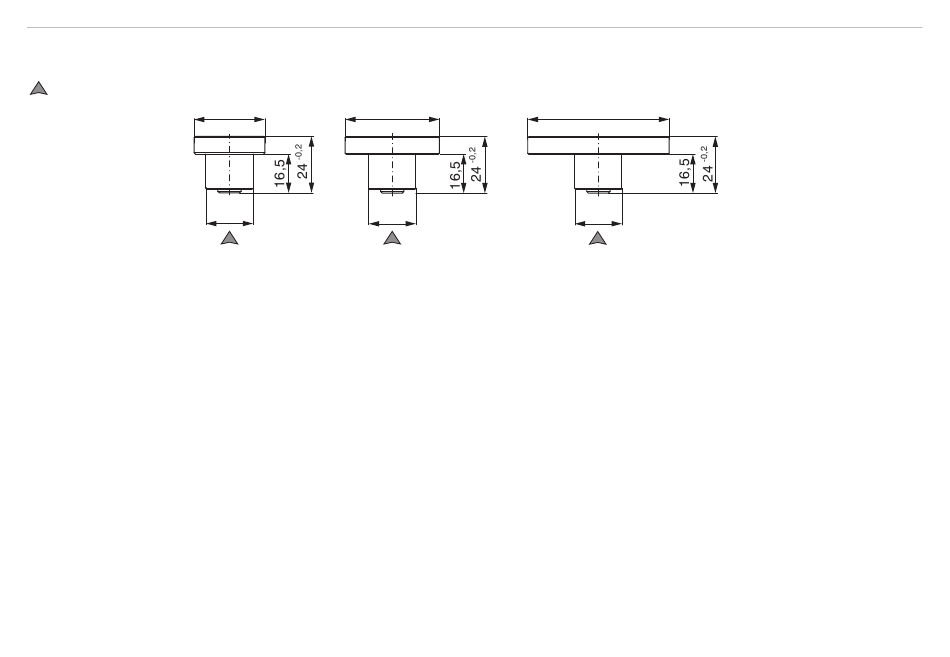

Abmessungen in mm, nicht maßstabsgetreu
capaNCDT 6222
CS3 CS5
M=1:2 M=1:2
ø30h7
ø40h7
ø20h7 ø20h7
CS10
M=1:2
ø60h7
ø20h7
