Installation und Montage
4.5
i
4a
capaNCDT 6222
Demodulatormodul einfügen
Lösen Sie die Hülsenmuttern (4b) an der rechten Seite des Controllers, nehmen Sie den rechten Gehäu-
sedeckel (3) ab.
Ziehen Sie eine Hülsenmutter (4a) samt Gewindestange (1) heraus.
Ersetzen Sie die Gewindestange (1) durch eine nächst längere Gewindestange aus dem gelieferten
Rüstsatz. Schieben Sie die neue Gewindestange samt Hülsenmutter (4a) durch die Module.
Tauschen Sie so die restlichen 3 Gewindestangen aus.
Fassen Sie die Demodulatormodule nur am Gehäuse an, nicht an der Elektronik. Sie vermeiden damit
elektrostatische Entladungen auf der Elektronik.
Stecken Sie das zusätzliche Demodulatormodul auf.
1
2
3
4b
Anzahl
Länge
Demodulatormodule
Gewindestange
M4
1
2
3
109 mm
4
134 mm

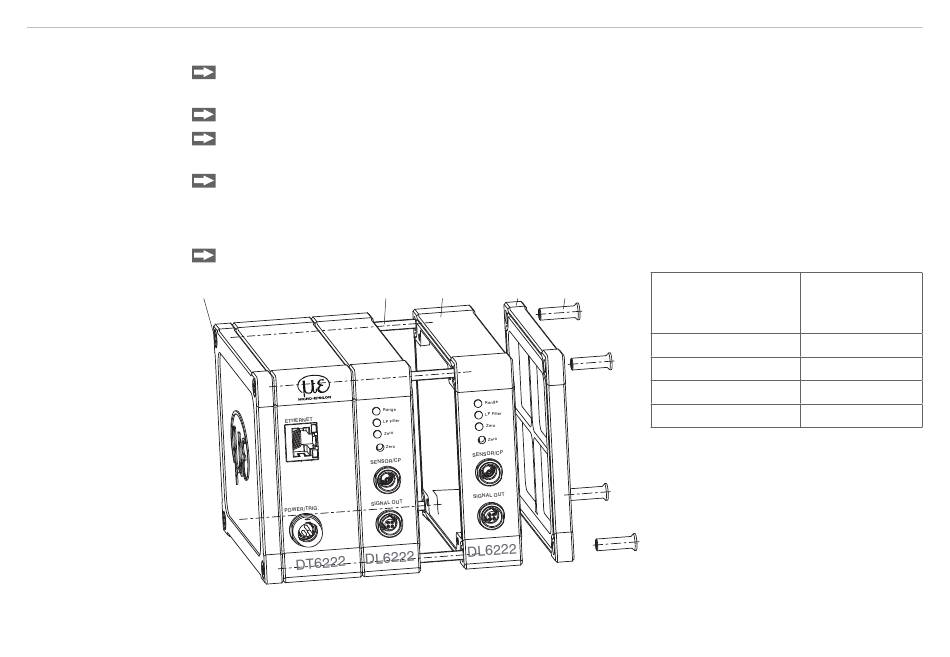

Abb. 8 Mechanikeinzelteile Controller
59 mm
84 mm
Seite 35
