Installation und Montage
Sensorstrukturen

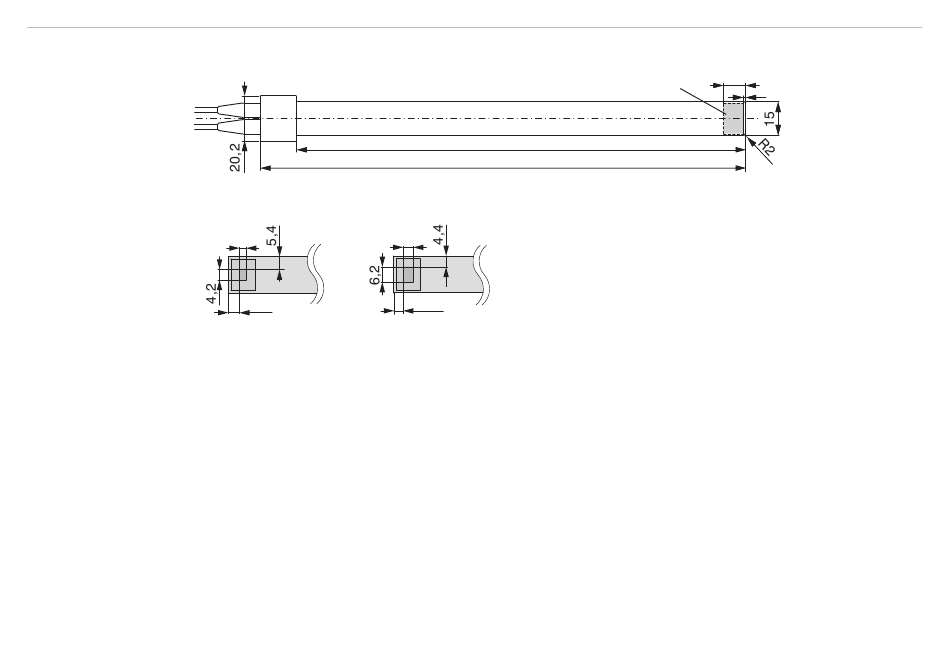

CSG0,50-CAm2,0
Abmessungen in mm, nicht maßstabsgetreu
4.3
Der Sensor wird mit dem Controller über das mitgelieferte Sensorkabel verbunden. Der Anschluss erfolgt
durch einfaches Stecken. Die Steckverbindung verriegelt selbstständig. Der feste Sitz kann durch Ziehen am
Steckergehäuse (Kabelbuchse) geprüft werden. Durch Ziehen an der gerändelten Gehäusehülse der Kabel-
buchse öffnet sich die Verriegelung, und die Steckverbindung kann geöffnet werden.
capaNCDT 6222
CSG0,50-CAm2,0 und CSG1,00-CAm2,0
2,9
4,5
CSG1,00-CAm2,0
ensorkabel
S
Dicke 0,9
-0,05
200
216
4,2
3,85
Sensorstrukturen
9,9
1
