Funktionsprinzip, Technische Daten
2.2
Aufbau
Das in einem Aluminiumgehäuse eingebaute berührungslose Einkanal-Messsystem des capaNCDT 61x4 setzt sich zusammen aus:
- Controller
- Sensor
- Sensorkabel
- Versorgungs- und Signalkabel
Im Controller befindet sich die Signalaufbereitungselektronik mit Oszillator und Demodulator
Spannungs-
9...36 V
aufbereitung
5 pol. Buchse
Signal

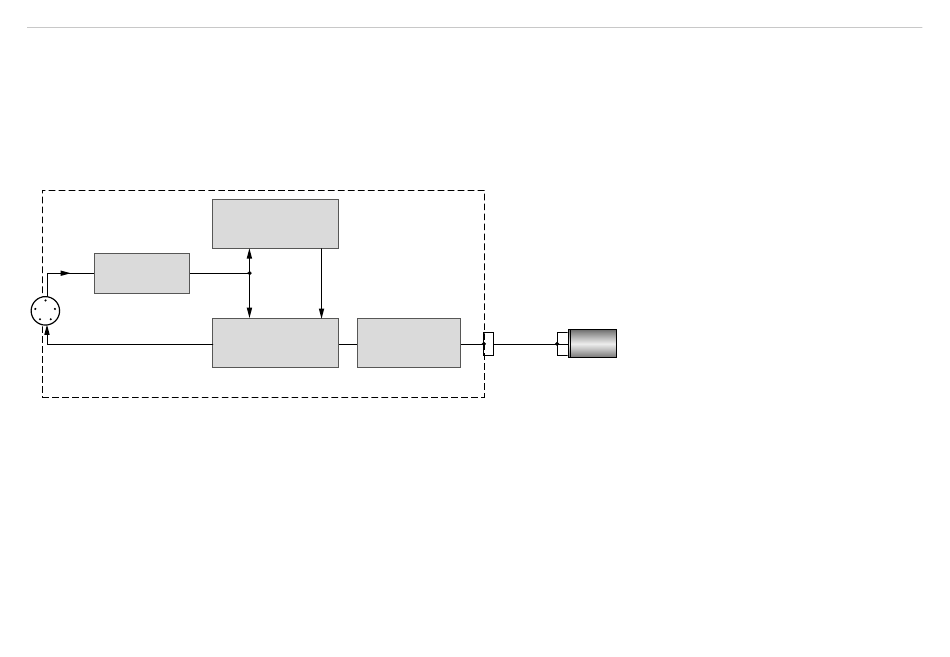

Abb. 2 Blockschaltbild capaNCDT 6114
1) Controller DT6124: Enthält zusätzlich einen AD-Wandler zur Umsetzung auf eine RS485-Schnittstelle.
capaNCDT 61x4
Oszillator
f
31 kHz
OSZ
Demodulator
Vorverstärker
.
1
Aktiver
Sensor
Sensor-
kabel
Seite 9
