Anschluss Des Kabels Mit Uv-Beständiger Ummantelung (Rr-F/Rn-F); Farbcodierung - Renson Fixvent Mono AK/UT EVO Montageanleitung

Fixvent Mono AK/UT
®

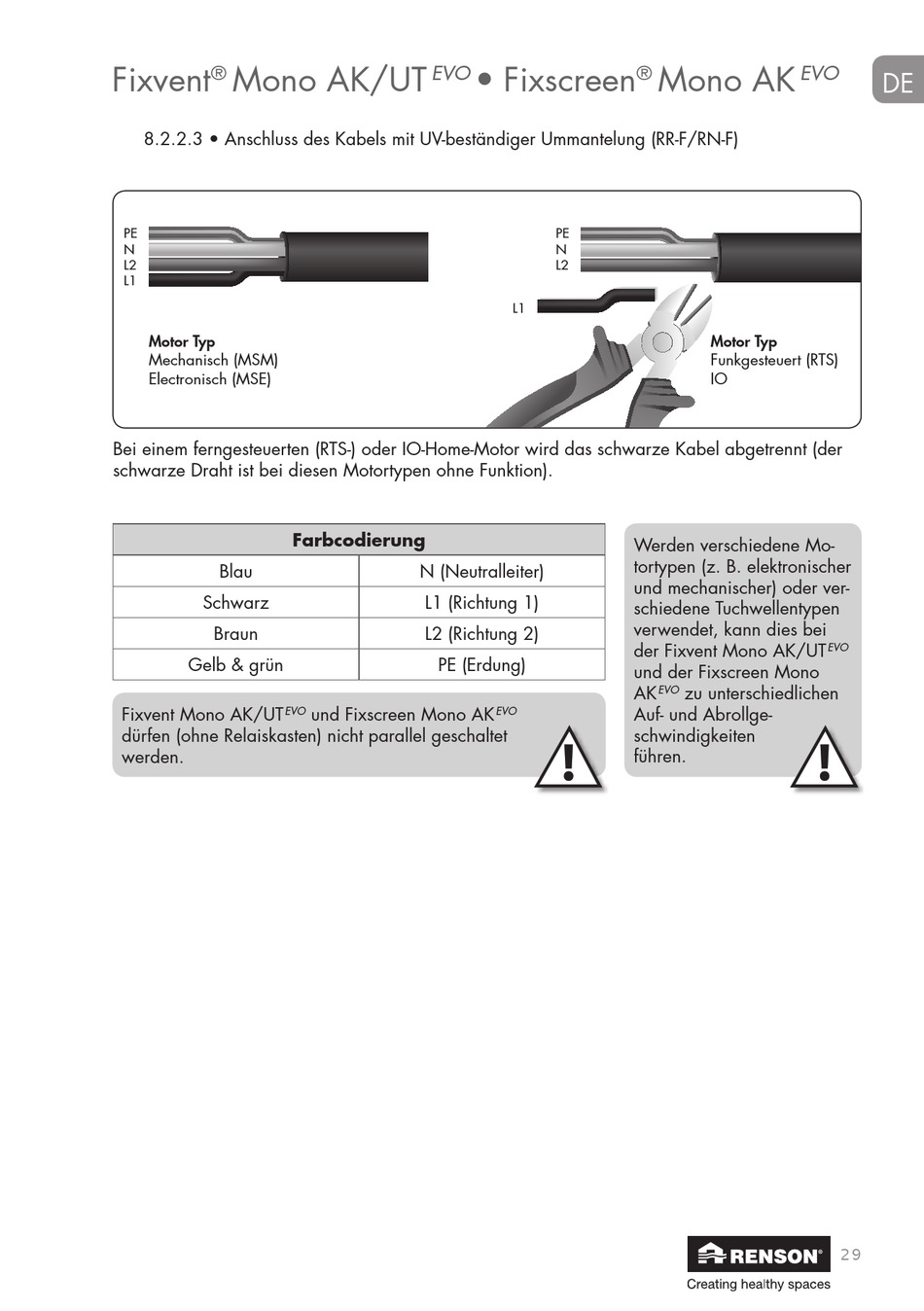

8.2.2.3 • Anschluss des Kabels mit UV-beständiger Ummantelung (RR-F/RN-F)
PE
N
L2
L1
Motor Typ
Mechanisch (MSM)
Electronisch (MSE)
Bei einem ferngesteuerten (RTS-) oder IO-Home-Motor wird das schwarze Kabel abgetrennt (der
schwarze Draht ist bei diesen Motortypen ohne Funktion).
Blau
Schwarz
Braun
Gelb & grün
Fixvent Mono AK/UT
EVO
dürfen (ohne Relaiskasten) nicht parallel geschaltet
werden.
EVO

Farbcodierung

N (Neutralleiter)
L1 (Richtung 1)
L2 (Richtung 2)
PE (Erdung)
und Fixscreen Mono AK
• Fixscreen
®
PE
N
L2
L1
Werden verschiedene Mo-
tortypen (z. B. elektronischer
und mechanischer) oder ver-
schiedene Tuchwellentypen
verwendet, kann dies bei
der Fixvent Mono AK/UT
und der Fixscreen Mono
AK
Auf- und Abrollge-
EVO
schwindigkeiten
führen.
Mono AK
EVO
Motor Typ
Funkgesteuert (RTS)
IO
EVO
zu unterschiedlichen
EVO
de
29
