Fixvent
Mono AK/UT
®

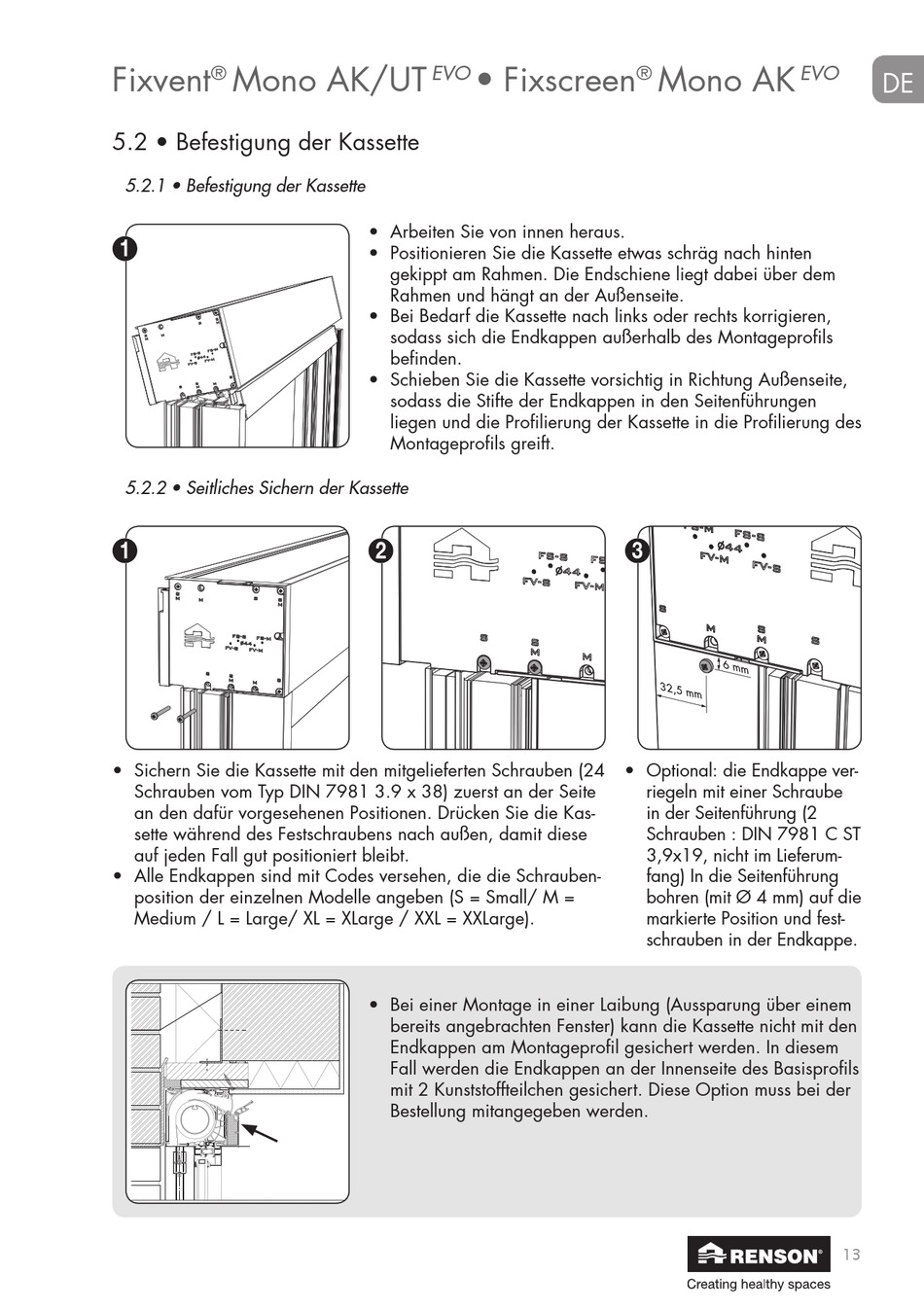

5.2 • Befestigung der Kassette
5.2.1 • Befestigung der Kassette
1
5.2.2 • Seitliches Sichern der Kassette
1
• Sichern Sie die Kassette mit den mitgelieferten Schrauben (24
Schrauben vom Typ DIN 7981 3.9 x 38) zuerst an der Seite
an den dafür vorgesehenen Positionen. Drücken Sie die Kas-
sette während des Festschraubens nach außen, damit diese
auf jeden Fall gut positioniert bleibt.
• Alle Endkappen sind mit Codes versehen, die die Schrauben-
position der einzelnen Modelle angeben (S = Small/ M =
Medium / L = Large/ XL = XLarge / XXL = XXLarge).
• Fixscreen
EVO
• Arbeiten Sie von innen heraus.
• Positionieren Sie die Kassette etwas schräg nach hinten
gekippt am Rahmen. Die Endschiene liegt dabei über dem
Rahmen und hängt an der Außenseite.
• Bei Bedarf die Kassette nach links oder rechts korrigieren,
sodass sich die Endkappen außerhalb des Montageprofils
befinden.
• Schieben Sie die Kassette vorsichtig in Richtung Außenseite,
sodass die Stifte der Endkappen in den Seitenführungen
liegen und die Profilierung der Kassette in die Profilierung des
Montageprofils greift.
2
• Bei einer Montage in einer Laibung (Aussparung über einem
bereits angebrachten Fenster) kann die Kassette nicht mit den
Endkappen am Montageprofil gesichert werden. In diesem
Fall werden die Endkappen an der Innenseite des Basisprofils
mit 2 Kunststoffteilchen gesichert. Diese Option muss bei der
Bestellung mitangegeben werden.
Mono AK
®
3
• Optional: die Endkappe ver-
riegeln mit einer Schraube
in der Seitenführung (2
Schrauben : DIN 7981 C ST
3,9x19, nicht im Lieferum-
fang) In die Seitenführung
bohren (mit Ø 4 mm) auf die
markierte Position und fest-
schrauben in der Endkappe.
EVO
