Inhaltszusammenfassung für Renson FIXSCREEN GO
- Seite 1 FIXSCREEN ® Vorbau EW 1 - Surface-mounted IM 1 MONTAGEANLEITUNG - INSTALLATION INSTRUCTIONS...
- Seite 2 4.1.1 • Technische Merkmale des Motors ............... 7 4.1.2 • Montageanleitung des Motors ..............7 4.2 • Endabstellung ......................8 4.2.1 • Renson-Motoren ..................8 4.2.2 • Detecto Rensonmotor Safety First ............8 4.2.3 • Somfymotor ....................8 5 • Endkontrolle ......................... 9 6 •...

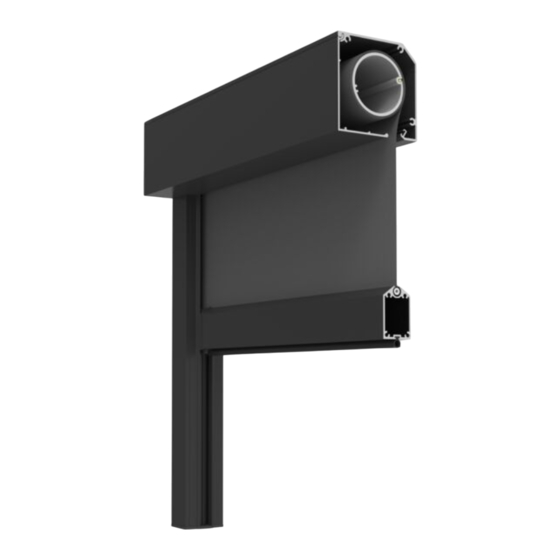

- Seite 3 Fixscreen ® 1 • Allgemeines Fixscreen Go besteht aus: • Quadratischem Design Kasten mit demontierbarer Tuchwelle mit Motorsteuerung • Jedes Screen-System beinhaltet ein Paar identischer Seitenführungen • Hochwertiges Glasfasertuch mit Fixscreen-Technologie (windfeste Technologie dank der Kombination von einem symmetrischen Reißverschluss und einer patentierten verschleißfesten PVC-Seitenführung)
- Seite 4 Fixscreen ® 3 • Montage Wenn sich der Netzanschluss innerhalb des Gebäudes befindet, bohren Sie unter Berücksichtigung der Anordnung der Kabelführung ein 10 mm großes Loch, um den Zugang zum Inneren des Gebäudes oder der Konstruktion herzustellen, je nach Typ Durchfuhr (B, K). Bei einer Kabeldurchfuhr Typ ‚K’...
- Seite 5 Fixscreen ® ø10 ø10 ø5 ø5 Montage auf die Rückseite Montage auf die (ø5mm) Seitenwand (ø5mm) Die Seitenführung ist Standard vorgebohrt (Diameter 10). Es gibt 2 Einstellungsmöglichkeiten für die Seitenführungen: auf die Rückseite oder auf die Seitenwand. Das Bohrloch Diameter 10 ist schon vorgebohrt, das Bohrloch Diameter 5 muss bauseitig noch gebohrt werden.
- Seite 6 Fixscreen ® 3.2 • Montage der Kassette Platzieren Sie die Kassette auf das feste Profil ➀ Seitenführungen. TIPP Nachdem Sie die Kassette auf das feste Profil ➀ Seitenführung gesetzt haben, kontrollieren Sie sie mit der Wasserwaage, bevor Sie fortfahren. 3.3 • Schließen der Seitenführung Schieben Sie das Tuch in die innere HPVC- Beachten Sie die Position Reißverschlussführung...
- Seite 7 Fixscreen ® 4 • Elektrische Bedienung 4.1 • Technische Merkmale und Montageanleitung des Motors 4.1.1 • Technische Merkmale des Motors Detecto Rensonmotor Renson-Motoren Somfy Motor Safety First 4.1.2 • Montageanleitung des Motors Rensonmotor funkgesteuert Rensonmotor elektronisch (Solar) Detecto Rensonmotor Somfy Motor...
- Seite 8 4.2.3 • Somfymotor Die Endpunkte (oben und unten) wurden von Renson eingestellt. Der oberen Endpunkt: Wurde von Renson eingestellt wobei die Endschiene, inkl. Abdichtungslippe, nicht mehr sichtbar ist. Eine Endabschaltung muss aber vom Installateur noch eingestellt werden. Abschaltung unterer Endpunkt: Der untere Endpunkt wurde eingestellt bis zu 400 mm von der Kassettenunterseite.
- Seite 9 Fixscreen ® 5 • Endkontrolle Bevor Sie den Motor anschalten, bitte die rechtwinklige Montage überprüfen. Die Diagonale (D1 und D2) und die Parallelen (H1 und H2) müssen identisch sein, um ein gutes Abrollen der Screens zu gewährleisten. D1 = D2 und H1 = H2 Bringen Sie das abnehm bare Profil der Seitenführungen wieder an (Torxschlüssel ➂...
- Seite 10 Fixscreen ® 6 • Wartung (Siehe auch unserem Garantieschein*) Das System erfordert keinen hohen Wartungsaufwand. Damit Sie aber lange Freude an dem Produkt haben, empfehlen wir Folgendes • Wenn das Tuch bei einem plötzlichen Sturm nass wird, können Sie es aufrollen und später zum Trocknen abrollen, wenn sich das Wetter gebessert hat.
- Seite 11 Fixscreen ® 7 • Einstellung Produkt Ihr Screen kann vollständig recycelt werden. Informieren Sie sich bei Ihrer Stadt oder Recycelstation über die lokalen Umweltauflagen. Beim Demontieren des Screens sollen Sie die Installation spannungslos machen. Materialien sollen getrennt werden bei der Vernichtung des Produktes. Brennbare Materialien sollen von nicht brennbaren Materialien getrennt werden bei der Vernichtung des Produktes.
- Seite 22 Fixscreen ®...
- Seite 23 Fixscreen ®...
- Seite 24 All photos shown are for illustrative purposes; the actual product may vary due to product placement. Renson reserves the right to make technical changes to the products described in this brochure. ® The most recent product information, availability, and your local distributor can always be found on www.renson.eu *E6000207*...
