Fixvent
Mono AK/UT
®

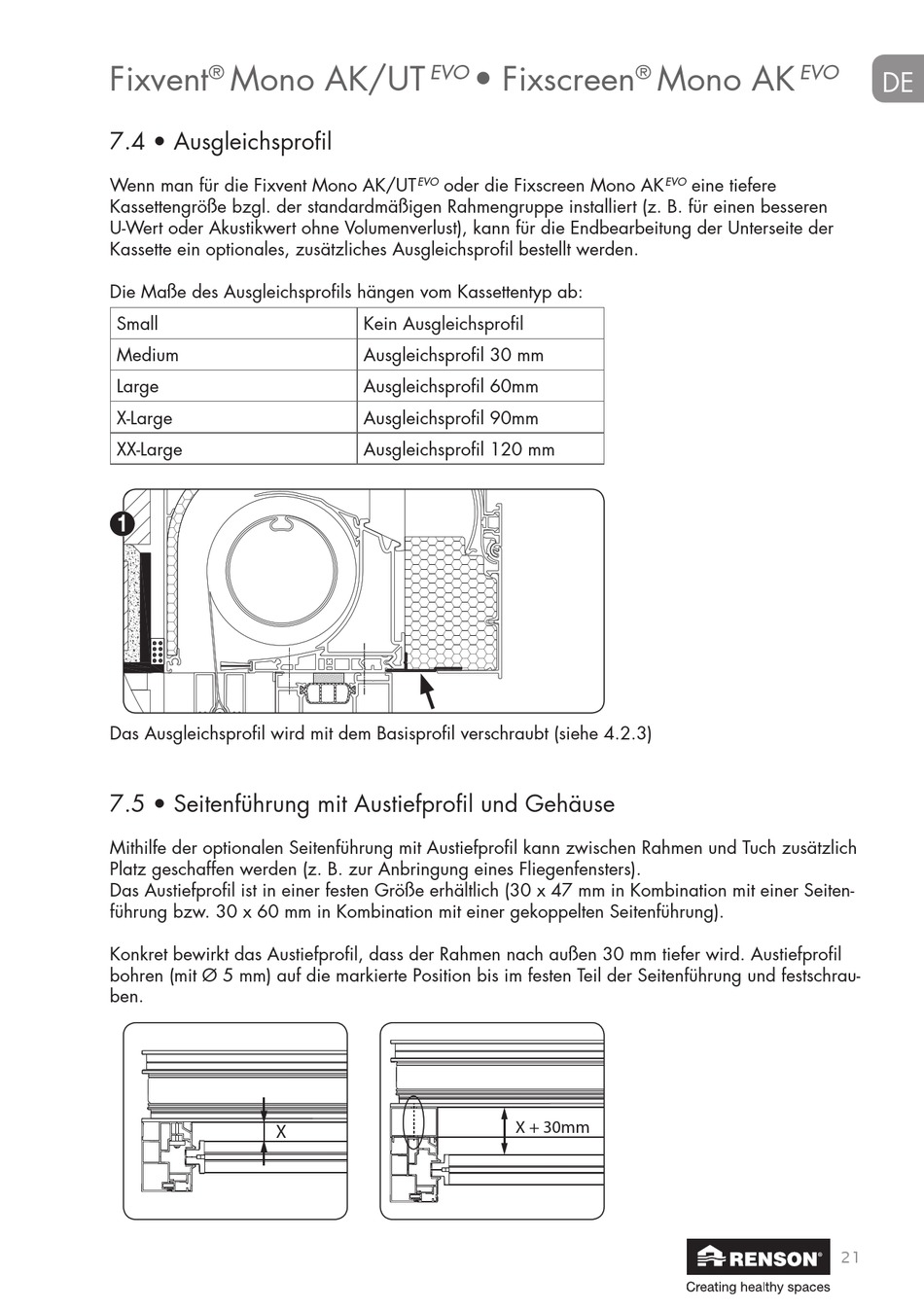

7.4 • Ausgleichsprofil
Wenn man für die Fixvent Mono AK/UT
Kassettengröße bzgl. der standardmäßigen Rahmengruppe installiert (z. B. für einen besseren
U-Wert oder Akustikwert ohne Volumenverlust), kann für die Endbearbeitung der Unterseite der
Kassette ein optionales, zusätzliches Ausgleichsprofil bestellt werden.
Die Maße des Ausgleichsprofils hängen vom Kassettentyp ab:
Small
Medium
Large
X-Large
XX-Large
1
Das Ausgleichsprofil wird mit dem Basisprofil verschraubt (siehe 4.2.3)
7.5 • Seitenführung mit Austiefprofil und Gehäuse
Mithilfe der optionalen Seitenführung mit Austiefprofil kann zwischen Rahmen und Tuch zusätzlich
Platz geschaffen werden (z. B. zur Anbringung eines Fliegenfensters).
Das Austiefprofil ist in einer festen Größe erhältlich (30 x 47 mm in Kombination mit einer Seiten-
führung bzw. 30 x 60 mm in Kombination mit einer gekoppelten Seitenführung).
Konkret bewirkt das Austiefprofil, dass der Rahmen nach außen 30 mm tiefer wird. Austiefprofil
bohren (mit Ø 5 mm) auf die markierte Position bis im festen Teil der Seitenführung und festschrau-
ben.
X
• Fixscreen
EVO
oder die Fixscreen Mono AK
EVO
Kein Ausgleichsprofil
Ausgleichsprofil 30 mm
Ausgleichsprofil 60mm
Ausgleichsprofil 90mm
Ausgleichsprofil 120 mm
X + 30mm
Mono AK
®
EVO
eine tiefere
EVO
de
21
