12.6

Brenner ausbauen

HINWEIS: Beschädigung des Regelgerätes durch fal-
sche Wartung!
Das Regelgerät kann beim Ausbau des Brenners und der
Kesselreinigung verschmutzt oder beschädigt werden.
▶ Regelgerät abdecken.
WARNUNG: Verbrennungsgefahr durch heiße Ober-
flächen!
Um zu verhindern, dass es beim Ausbau des Brenners zu
Verbrennungen kommt, sollte der Brennstab über den
Relaistest Gebläse abgekühlt werden.
▶ Heizkessel abkühlen lassen.
▶ Heizungsanlage außer Betrieb nehmen ( Kapitel 10, Seite 41).
13 14 15
12
11
10
9

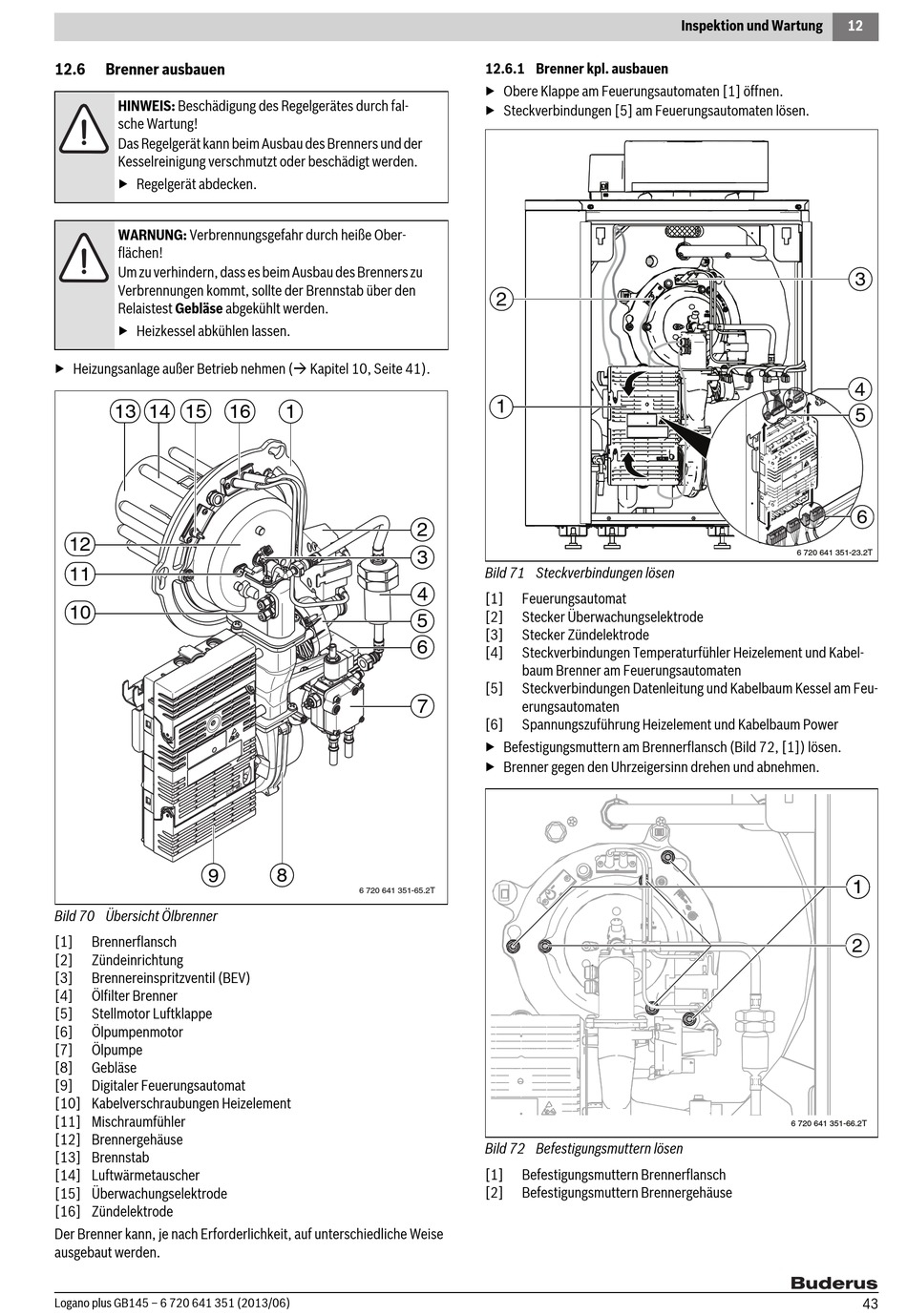

Bild 70 Übersicht Ölbrenner
[1] Brennerflansch
[2] Zündeinrichtung
[3] Brennereinspritzventil (BEV)
[4] Ölfilter Brenner
[5] Stellmotor Luftklappe
[6] Ölpumpenmotor
[7] Ölpumpe
[8] Gebläse
[9] Digitaler Feuerungsautomat
[10] Kabelverschraubungen Heizelement
[11] Mischraumfühler
[12] Brennergehäuse
[13] Brennstab
[14] Luftwärmetauscher
[15] Überwachungselektrode
[16] Zündelektrode
Der Brenner kann, je nach Erforderlichkeit, auf unterschiedliche Weise
ausgebaut werden.
Logano plus GB145 – 6 720 641 351 (2013/06)
16 1
8
6 720 641 351-65.2T

12.6.1 Brenner kpl. ausbauen

▶ Obere Klappe am Feuerungsautomaten [1] öffnen.
▶ Steckverbindungen [5] am Feuerungsautomaten lösen.
2
1
2
3
Bild 71 Steckverbindungen lösen
4
[1] Feuerungsautomat
[2] Stecker Überwachungselektrode
5
[3] Stecker Zündelektrode
6
[4] Steckverbindungen Temperaturfühler Heizelement und Kabel-
baum Brenner am Feuerungsautomaten
[5] Steckverbindungen Datenleitung und Kabelbaum Kessel am Feu-
7
erungsautomaten
[6] Spannungszuführung Heizelement und Kabelbaum Power
▶ Befestigungsmuttern am Brennerflansch (Bild 72, [1]) lösen.
▶ Brenner gegen den Uhrzeigersinn drehen und abnehmen.
Bild 72 Befestigungsmuttern lösen
[1] Befestigungsmuttern Brennerflansch
[2] Befestigungsmuttern Brennergehäuse
Inspektion und Wartung 12
6 720 641 351-23.2T
1 1
2
6 720 641 351-66.2T
3
4
5
6
43
