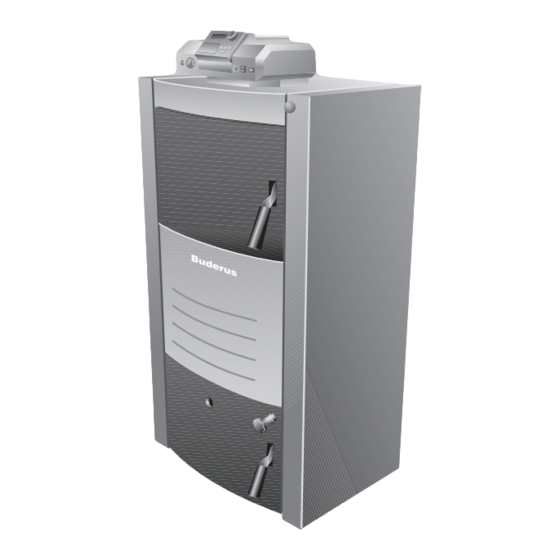

Buderus Logano S151 Bedienungsanleitung

Festbrennstoffkessel
Vorschau ausblenden Andere Handbücher für Logano S151:
Inhaltsverzeichnis

Werbung

Quicklinks

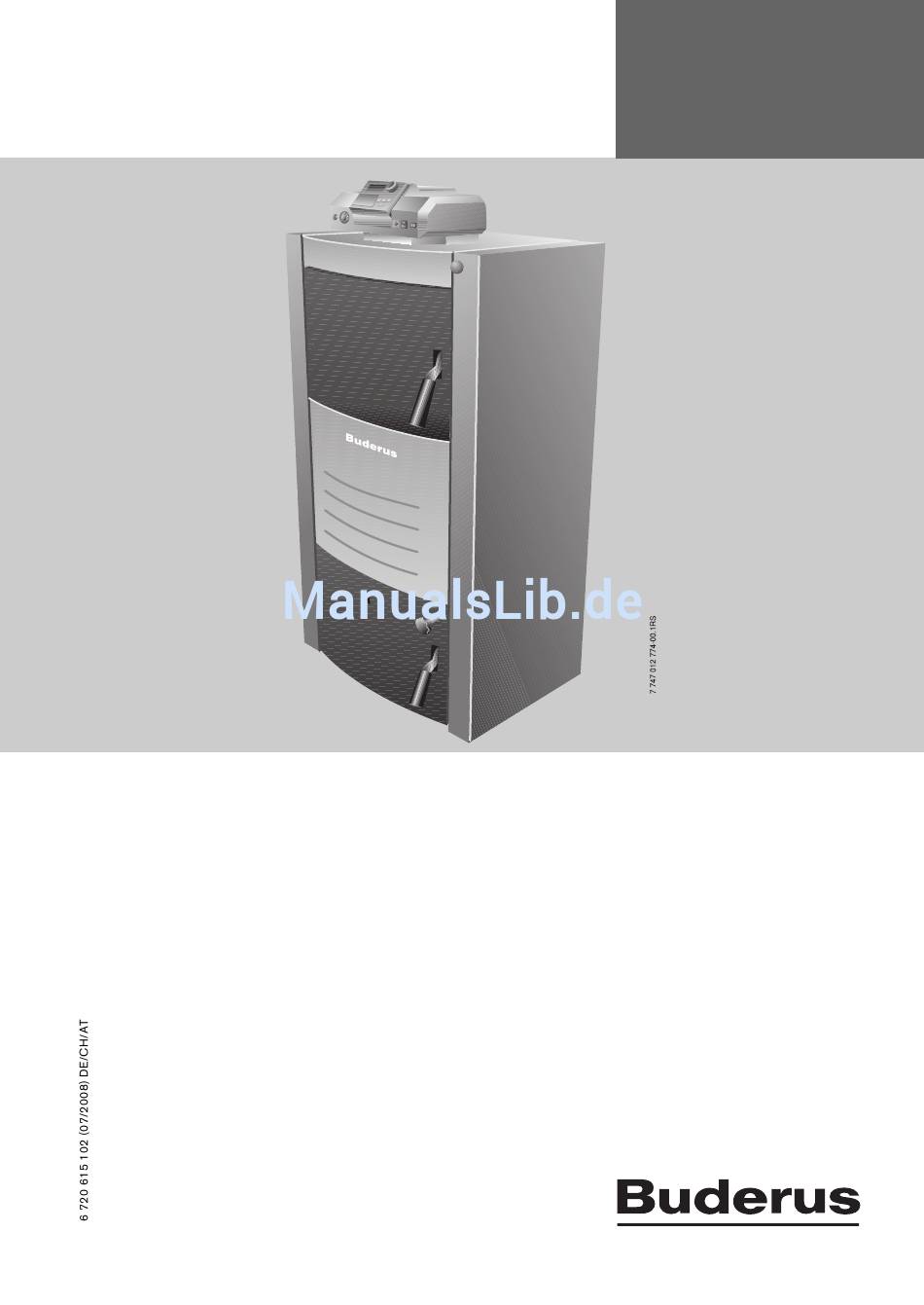

Bedienungsanleitung
Logano S151
Festbrennstoffkessel
Für den Bediener
Vor der Bedienung
sorgfältig lesen.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Buderus Logano S151

Inhaltszusammenfassung für Buderus Logano S151

  • Seite 1 Bedienungsanleitung Festbrennstoffkessel Logano S151 Für den Bediener Vor der Bedienung sorgfältig lesen.

  • Seite 2: Inhaltsverzeichnis

    Betriebsdruck prüfen ....28 Störungen beheben ....29 Logano S151 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 3: Sicherheitshinweise Und Symbolerklärung

    V Sicherheitshinweise im Kapitel Wartung und Reini- gung beachten. V Nur Originalersatzteile verwenden. Verbrennungs-/Raumluft V Verbrennungs-/Raumluft frei von aggressiven Stoffen halten (z.B. Halogenkohlenwasserstoffe, die Chlor- oder Fluorverbindungen enthalten). Korrosion wird so vermieden. Logano S151 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 4: Angaben Zum Gerät

    Räumen aufgestellt und betrieben wer- teln reinigen. den! V Keine brennbaren Stoffe im Aufstellraum des Heizkes- sels lagern (z. B. Petroleum, Öl). Entsorgung V Komponenten, die ausgetauscht werden müssen, durch eine autorisierte Stelle umweltgerecht entsorgen lassen. Logano S151 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 5: Produktbeschreibung

    Betrieb. Das Schauloch [5] in der Feuerraumtür [4] dient der Ver- brennungsüberwachung. 6 720 615 102-01.2RS Bild 1 Bedienelemente des Heizkessels Regelgerät Verstellknopf für Anheizklappe Füllraumtür Feuerraumtür Schauloch Sicherungsschraube Abgassammler Logano S151 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 6 Position befinden. V Die Schamottesteine nach der Reinigung wieder richtig einlegen Kap. 5.2, Seite 27). 6 720 614 115-02.1RS Bild 2 Position der Schamottesteine (schraffierte Flä- chen) Düse Düsenstein (Schamottestein) Logano S151 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 7: Inbetriebnahme

    1520 Fichte 1330 Tab. 2 Energiewerte verschiedener Holzarten Die Abgastemperaturen im Regelbetrieb betragen 160 – 220 °C. Je nach örtlichen Bedingungen, verwendeten Brennstof- fen und Reinigungsstand können diese Werte überschrit- ten werden. Logano S151 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 8: Brennstoff Richtig Lagern

    Lagerung innerhalb von Gebäuden – Bei kurzzeitiger Lagerung innerhalb eines Gebäudes einen trockenen und belüfteten Raum wählen. Größere Mengen Brennstoff nicht über län- gere Zeit in Gebäuden lagern! Bild 3 Brennstofflagerung außerhalb von Gebäuden Logano S151 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 9: Bedienung Der Heizungsanlage

    V Bei Explosionsgefahr, Feuer, ausgetretenen brennba- ren Gasen oder Dämpfen (z. B. beim Kleben von Lino- leum, PVC usw.) den Heizkessel nicht betreiben. V Brennbarkeit von Baustoffen beachten ( Montage- und Wartungsanleitung). Logano S151 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 10: Feuerungsprinzip

    – Bei übermäßiger Sekundärluftzufuhr ist die Flamme blau – weiß. 35 kW – Bei guter Verbrennung zeigt die Flamme eine bläuliche bis hellgelbe Farbe. 40 kW 6 720 615 101-05.2RS Bild 5 Klappe am Abgassammler Logano S151 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 11: Abgasweg

    Düse korrekt eingesetzt ist. 6 720 615 101-21.1RS Heizkesseltyp Primärluftöffnungen Bild 7 Füllraum mit Düse pro Primärluftkanal Düse 15 – 20 KW Düsenstein Primärluftkanal mit Primärluftöffnungen 25 – 40 KW Tab. 3 Primärluftöffnungen pro Primärluftkanal Logano S151 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 12: Regelgerät Logamatic 2114

    Prog Netz Bild 8 Bedienelemente Regelgerät LCD-Display Einstellknopf Tasten für Grundfunktionen Tasten für erweiterte Funktionen Abdeckklappe Betriebsfortführungsschalter Öl/Gas, Hand/Automatik Schalter Heizungspumpe (nur in Verbindung mit Regelge- rät eines Öl/Gas-Heizkessels nutzbar) Betriebsschalter (Netz) Logano S151 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 13: Sicherheitstürgriff

    Sicherungsschraube [1] ausgestattet. Die Sicherungs- schraube verhindert ein ungewolltes Öffnen der Tür wäh- rend des Betriebes. Gefahr: Verletzungsgefahr durch fehlende Sicherungsschraube! V Sicherstellen, dass die Sicherungsschrau- be korrekt montiert ist. Bild 10 Sicherungsschraube montieren Sicherungsschraube Sicherheitstürgriff Logano S151 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 14: 4.10 Anheizen Des Heizkessels

    Kapitel 5.1, Seite 19). Anheizklappe geöffnet (Rückansicht) Einbauort der Anheizklappe (hier: geschlossener Zustand) V Papier auf den Düsenstein [2] legen. 6 720 615 101-21.1RS Bild 12 Füllraum mit Düse Düse Düsenstein Primärluftkanal mit Primärluftöffnungen Logano S151 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 15 V Gewünschte Scheitholzmenge in den Füllraum schich- ten. Achten Sie darauf, dass zwischen dem obersten Holzscheit und der Oberkante des Füllraums ein Abstand von mindestens 5 cm bleibt ( Bild 15, Seite 16). Logano S151 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 16 Zu kurze und zu dicke Holzscheite führen zu 6 720 615 102-06.1RS einem ungleichmäßigen Brennverhalten. Bild 15 Gefüllter Füllraum V Nur Holzscheite mit der vorgegebenen Stärke und Länge verwenden Kapitel 3.2, Seite 7). Logano S151 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 17: 4.11 Energieaufnahmefähigkeit

    5 cm bleibt ( Bild 15, Seite 16). V Füllraumtür vollständig schließen. V Anheizklappe schließen. Stellen Sie sicher, dass die Anheizklappe ge- schlossen ist. Nur dann ist ein korrekter Be- trieb des Heizkessels gewährleistet. Logano S151 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 18: Wartung Und Reinigung

    Die regelmäßige fachmännische Wartung der Heizungsanlage erhält deren Wirkungs- grad, garantiert eine hohe Betriebssicherheit und eine umweltfreundliche Verbrennung. Die Reinigung der Heizungsanlage ist abhän- gig von der Holzqualität und den Umge- bungsbedingungen. Logano S151 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 19: Heizkessel Reinigen

    Reinigungszubehör Das zur Reinigung des Heizkessels benötigte Zubehör ist im Lieferumfang enthalten: Anzahl Position Bürste für Primärluftkanal und Feuerraum Bürste für Abgassammler Reinigungskratzer Schürhaken Reinigungskratzer für Pri- märluftkanal Ascheschaufel Tab. 4 Reinigungszubehör Logano S151 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 20: Tägliche Reinigung

    V Ascherückhaltestein entfernen ( Bild 17, [1]). V Verbrennungsrückstände mit der Ascheschaufel aus dem Feuerraum entfernen. V Ascherückhaltestein wieder einsetzen. Füllen Sie keine heiße Asche in Kunststoff- und Abfalltonnen. Bild 18 Asche entfernen Logano S151 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 21: Wöchentliche Reinigung

    V Ablagerungen an den Wänden des Füll- und Feuer- raums mit dem Kratzer entfernen. Bild 19 Ablagerungen entfernen V Mit der Bürste die Ablagerungen zwischen den Heizflä- chen des Feuerraumbodens entfernen. Bild 20 Heizflächen reinigen Logano S151 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 22: Monatliche Reinigung

    Hinter der Verkleidung befinden sich die Primär- Frontverkleidung luftkanäle [2]. Primärluftkanäle Kratzer V Die Primärluftkanäle [2] mit dem kleinen Kratzer [3] und Bürste mit der Bürste [4] von Ascheresten reinigen. V Frontverkleidung wieder einhängen. Logano S151 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 23 Abdeckungen der oberen Reinigungsschächte Abdeckungen der seitlichen Reinigungsschächte V Hintere Wand des Heizkesselkörpers durch die oberen Reinigungsschächte mit Kratzer und/oder Bürste von Ruß und Asche reinigen. Bild 24 Rückwand des Heizkesselkörpers reinigen Logano S151 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 24 ßen, kann sich der Unterdruck im Feuerraum verringern. Das verschlechtert das Brennver- halten, sodass der Heizkessel die Betriebs- temperatur möglicherweise nicht erreicht. 6 720 615 101-30.1RS Bild 25 Abgassammler reinigen Abdeckung der seitlichen Reinigungsschächte Flügelmutter Kratzer Logano S151 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 25: Halbjährliche Reinigung

    V Kabelhalter [5] an der Inspektionsöffnung lösen. Elektrostecker Abgasgebläse V Flügelmuttern [3] lösen. Flügelmutter V Abgasgebläse [2] aus der Gehäusewanne nehmen. Abgassammler V Abgasgebläse [2] aus der Gehäusewand nehmen. Kabelhalter Steckbuchse (7-polig) Logano S151 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 26 Beschädigtes oder verbogenes Gebläseflügelrad aus- tauschen. V Abgasgebläse wieder in der Rückwand des Abgas- sammlers platzieren. V Flügelmuttern wieder festschrauben. V Anschlussstecker einstecken und Kabelhalter montie- ren. 6 720 615 101-33.1RS Bild 28 Gebläseflügelrad reinigen Gebläseflügelrad Logano S151 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 27: Lage Der Schamottesteine

    V Nach jeder Reinigung die Schamottesteine [1 – 3] wieder einlegen. Dabei auf die richtige Positionierung achten. 6 720 615 101-40.1RS Bild 29 Lage der Schamottesteine und des Düsensteins 1 – 3 Schamottesteine Düsenstein Logano S151 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 28: Betriebsdruck Prüfen

    1 bar, abhängig von der Anlagenhöhe, her! V Betriebsdruck prüfen. Wenn der Druck der Anlage unter 1 bar sinkt, muss Wasser nachgefüllt werden. V Wasser nachfüllen. V Heizungsanlage entlüften. V Betriebsdruck erneut prüfen. Logano S151 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 29: Störungen Beheben

    Gebläseflügelrad verklebt Gebläseflügelrad von Teer und Abla- gerungen reinigen, bei Beschädi- gung Gebläseflügelrad austauschen Fülltürkontaktschalter in falscher Fülltürkontaktschalter justieren oder Position oder defekt durch Fachbetrieb austauschen las- Tab. 5 Störungsübersicht Logano S151 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 30 Notizen Logano S151 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 31 Notizen Logano S151 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
