KBR multimess 1D4
2.2 multimess 1D4-BS mit multisio 6D6 und multisio 6F96-DS
2.3 multimess 1D4-BS mit multisys 3D2-ESBS
3 Geräteübersicht

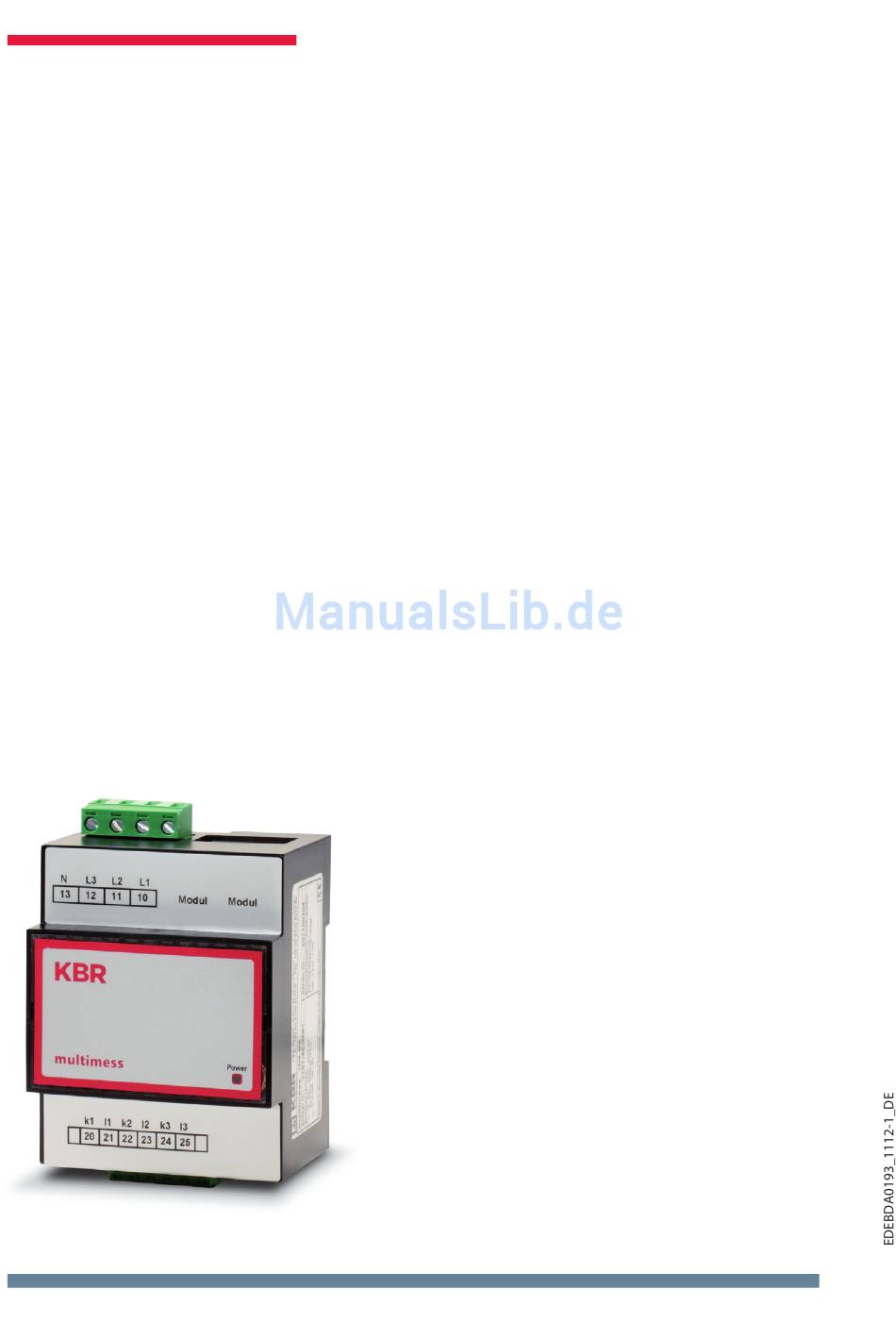

multimess 1D4 Messmodul
10
Wird das multimess 1D4 statt am Anzeigendisplay am multisio 6D6
angeschlossen, bildet dieses einen Lastprofilspeicher (P+ P-/ Q+ Q-)
sowie die Schnittstelle zum eBus. Hier können jeweils fünf Messmo-
dule an einem zentralen Speichermodul angeschlossen werden. Die
Verbindung der Module untereinander erfolgt über konfektionierte
RJ12-Kabel.
Für die direkte Anbindung des multimess 1D4 an den KBR eBus wird
das Gateway multisys 3D2-ESBS benötigt, das zugleich die Versor-
gungsspannung für die Modulbusschnittstelle über konfektionierte
RJ12-Kabel liefert. Es können maximal 15 Messmodule angeschlossen
werden ( Leistungsaufnahme der Messmodul-Schnittstelle ca. 0,3 W,
Leistungsabgabe des Gateways multisys 3D2-ESBS ca. 5 W bei 24
VDC). Für eine größere Anzahl von Messmodulen wird das Netzteil
multisys 1D4-PS-24V benötigt (Leistungsabgabe 24 VDC, 10 W).
Zum Aufbau auf eine Normschiene 7,5 mm tief
Anschluss Meßspannung Ph-N 230 VAC
Meßstromanschluß über Stromwandler x/1A
oder x/5A
Steckklemmenanschluß 2,5 mm
Displayanschluß RJ12
Modulbusanschluß RJ12 für Versorgungs-
spannung der Busschnittstelle bzw. zum
Anschluß von weiteren Meßmodulen.
Erfassung von Strom-
und Spannungsmomentanwerten.
Endlosarbeitszähler für Wirk- und Blindarbeit
2
V1.00
