Anzeigen:
0400
L1
U
Ph-N
U
Ph-Ph
I
400
L2
S
P
Q
cos ϕ
THD
L3
f
x 1000

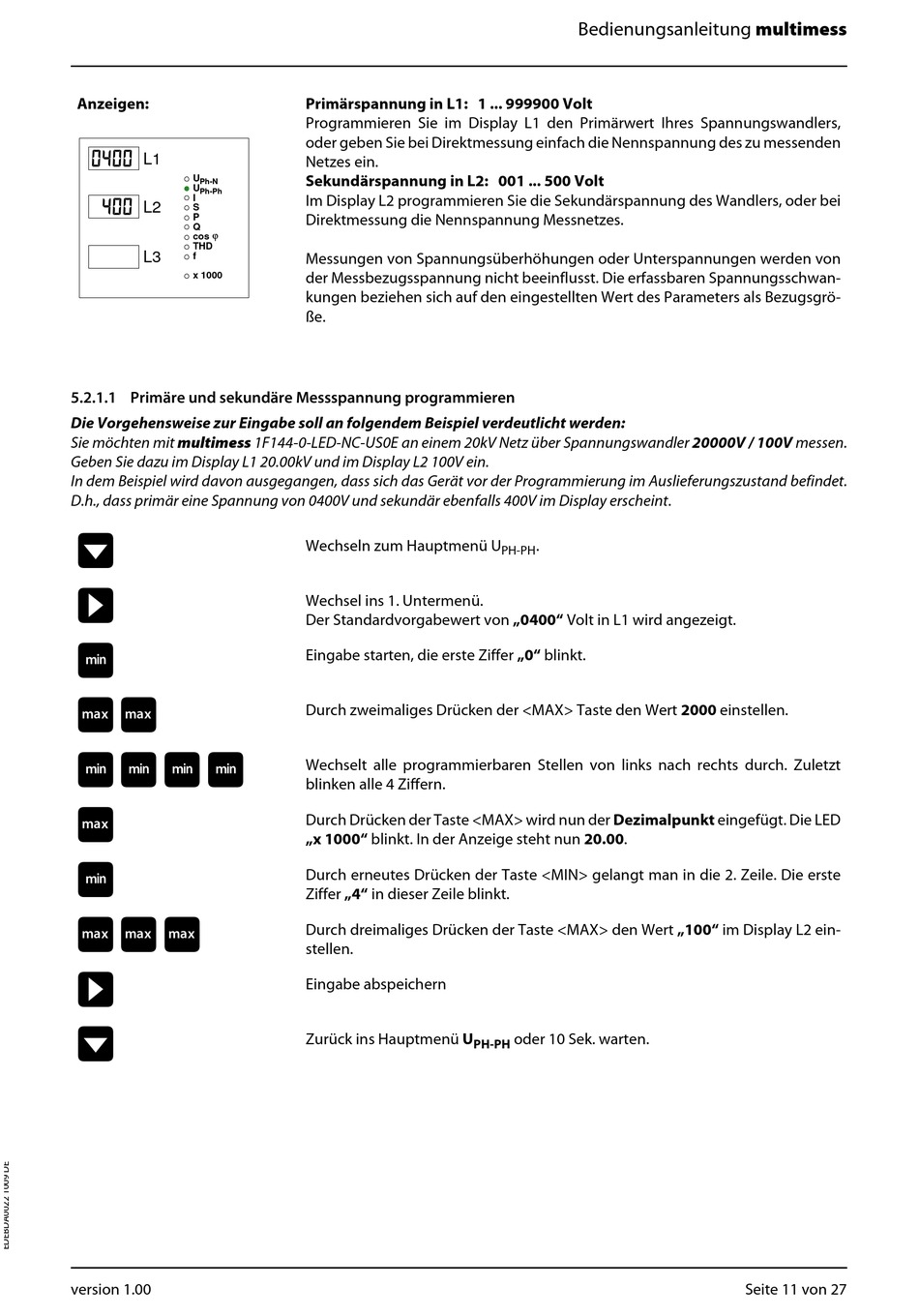

5.2.1.1 Primäre und sekundäre Messspannung programmieren
Die Vorgehensweise zur Eingabe soll an folgendem Beispiel verdeutlicht werden:
Sie möchten mit multimess 1F144-0-LED-NC-US0E an einem 20kV Netz über Spannungswandler 20000V / 100V messen.
Geben Sie dazu im Display L1 20.00kV und im Display L2 100V ein.
In dem Beispiel wird davon ausgegangen, dass sich das Gerät vor der Programmierung im Auslieferungszustand befindet.
D.h., dass primär eine Spannung von 0400V und sekundär ebenfalls 400V im Display erscheint.
W
X
T
SS
TTTT
S
T
SSS
X
W
version 1.00
Primärspannung in L1: 1 ... 999900 Volt
Programmieren Sie im Display L1 den Primärwert Ihres Spannungswandlers,
oder geben Sie bei Direktmessung einfach die Nennspannung des zu messenden
Netzes ein.
Sekundärspannung in L2: 001 ... 500 Volt
Im Display L2 programmieren Sie die Sekundärspannung des Wandlers, oder bei
Direktmessung die Nennspannung Messnetzes.
Messungen von Spannungsüberhöhungen oder Unterspannungen werden von
der Messbezugsspannung nicht beeinflusst. Die erfassbaren Spannungsschwan-
kungen beziehen sich auf den eingestellten Wert des Parameters als Bezugsgrö-
ße.
Wechseln zum Hauptmenü U
Wechsel ins 1. Untermenü.
Der Standardvorgabewert von „0400" Volt in L1 wird angezeigt.
Eingabe starten, die erste Ziffer „0" blinkt.
Durch zweimaliges Drücken der <MAX> Taste den Wert 2000 einstellen.
Wechselt alle programmierbaren Stellen von links nach rechts durch. Zuletzt
blinken alle 4 Ziffern.
Durch Drücken der Taste <MAX> wird nun der Dezimalpunkt eingefügt. Die LED
„x 1000" blinkt. In der Anzeige steht nun 20.00.
Durch erneutes Drücken der Taste <MIN> gelangt man in die 2. Zeile. Die erste
Ziffer „4" in dieser Zeile blinkt.
Durch dreimaliges Drücken der Taste <MAX> den Wert „100" im Display L2 ein-
stellen.
Eingabe abspeichern
Zurück ins Hauptmenü U
PH-PH
Bedienungsanleitung multimess
.
PH-PH
oder 10 Sek. warten.
Seite 11 von 27
