Inhaltsverzeichnis
Verwandte Anleitungen für KBR multimess F144-0-LED-EP 4 Serie
Inhaltszusammenfassung für KBR multimess F144-0-LED-EP 4 Serie

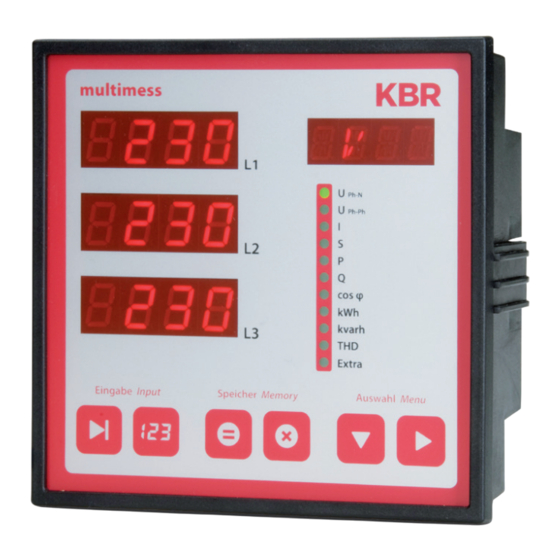

- Seite 1 Bedienungsanleitung Technische Parameter Dreiphasiges Netzmessinstrument multimess F144-0-LED-EP-...-4 F144-1-LED-ESMS...-4 F144-1-LED-ESMSDP...-4 F144-1-LED-ESMSDP...-4 Ihr Partner in Sachen Ihr Partner in Sachen Netzanalyse System deutsch...
-
Seite 2: Inhaltsverzeichnis
KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Inhaltsverzeichnis Gerätespeicher, batteriegepuffert 8 S - Scheinleistung / Summen- scheinleistung ........30 Begriffserklärungen ......10 P - Wirkleistung / Summen- Einsatzbereich / wirkleistung ........31 Funktionsumfang ......11 Q - Blindleistung / Summen- Anschluss des multimess blindleistung ........ - Seite 3 Inhaltsverzeichnis KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 9.10 Sommerzeit aktivieren ....59 11.10 Synchronisation durch den KBR eBus ..........72 9.11 Spracheinstellung ......60 11.11 Synchronisation 9.12 Passwort ..........61 bei Tarifwechsel ........ 73 9.13 Impulsausgang parametrieren..62 Technische Daten ......74 9.14...
- Seite 4 KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Einleitung Sehr geehrte Kundin, sehr geehrter Kunde, an dieser Stelle möchten wir Ihnen dafür danken, dass Sie sich für ein Produkt aus unse- rem Hause entschieden haben. Damit Sie mit der Bedienung und Programmierung des Geräts vertraut werden und Sie immer den vollen Funktionsumfang dieses qualitativ hochwertigen Produktes nutzen können, sollten Sie die zugehörige Bedienungsanleitung aufmerksam durchlesen.
- Seite 5 Einleitung KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Dieses Handbuch enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur Vermeidung von Sachschäden beachten müssen. Die Hinweise sind durch ein Warndreieck bzw. durch ein Info - Symbol hervorgehoben, und je nach Gefährdungsgrad dargestellt.
- Seite 6 KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Einleitung GEFÄHRLICHE SPANNUNG Bei der Montage sind die geltenden DIN / VDE Vorschriften zu beachten! Der Netzanschluss, Inbetriebsetzung und Betrieb eines Gerätes darf nur von qualifi zierten Personal vorgenommen werden. Qualifi ziertes Personal im Sinne der sicherheitstechnischen Hinweise dieses Handbuches sind Personen mit elektrotechnischer Ausbildung und Kenntnissen der nationalen Unfallverhü-...
- Seite 7 Einleitung KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Produkthaftung Das von uns gelieferte Produkt ist ein Qualitätserzeugnis. Es werden ausschließlich Bauteile hoher Zuverlässigkeit und bester Qualität eingesetzt. Jedes Gerät wird vor seiner Auslieferung einem Langzeittest unterzogen. Bezüglich der Produkthaftung, verweisen wir an dieser Stelle auf unsere allgemeinen Geschäftsbedingungen für Elektronikgeräte.
-
Seite 8: Gerätespeicher, Batteriegepuffert
KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Gerätespeicher Gerätespeicher, batteriegepuff ert HINWEIS Vor der Erstinbetriebnahme des Gerätes bitte entsprechend der nachfolgenden Beschreibung die Speicherbatterie einsetzen, da sonst bei einem Ausfall der Versorgungsspannung alle Speicherdaten verloren gehen! ACHTUNG Achtung Explosionsgefahr bei falschem Batteriewechsel. - Seite 9 Gerätespeicher KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Kontaktfeder Batteriehalterung Batterie Frontplatte Gehäuserahmen Rev. 3.00...
-
Seite 10: Begriffserklärungen
KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Begrifferklärung Begriffserklärungen Im Folgenden finden Sie eine kurze Erklärung der in diesem Handbuch verwen- deten Begriffe. Effektivwert: Definitionsgemäß bezeichnet man den quadratischen Mittelwert einer Wechsel- oder Mischgröße als Effektivwert. multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 rech- net ausschließlich mit den Effektivwerten reiner Wechselgrö- ßen (RMS). -
Seite 11: Einsatzbereich / Funktionsumfang
Einsatzbereich / KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Funktionsumfang Einsatzbereich / Funktionsumfang Das multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 ist ein kosten- günstiges Netzmessinstrument für den Schalttafeleinbau zur Messung aller wichtigen Größen in dreiphasigen Drehstromnetzen. Der Mikroprozessor des multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 erfasst für alle drei Phasen - über Analog / Digital- Wandlereingänge - Netz- spannung und Stromaufnahme der Messstelle und berechnet daraus die Wirk-, Blind- und Scheinleistungsverhältnisse im Drehstromnetz. - Seite 12 Maximum wächter oder einer zentralen Leittechnik weiterverarbeitet werden. Serielle Schnittstelle Das multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 verfügt standard- mäßig über eine serielle Schnittstelle (RS485) für den Betrieb am KBR-Energie- bus. Über den Bus lässt sich eine Vielzahl von Informationen aus dem Gerät ausle- sen, die am Display nicht angezeigt werden können.
-
Seite 13: Anschluss Des Multimess F144-0-Led-Ep
Montage und KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 elektrischer Anschluss Software (optional) Zur komfortablen Programmierung und Speicherung der Langzeitdaten steht eine ganze Reihe an Software-Produkten, lauffähig unter den meisten Microsoft® Windows® Betriebssystemen, zur Verfügung. Separate Stromversorgung Das Gerät benötigt zum Betrieb eine separate Hilfsspannung. - Seite 14 KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Montage und elektrischer Anschluss ACHTUNG Sowohl die Steuerspannung, als auch die anliegende Messspannung des Gerä- tes ist bauseits mit einer Vorsicherung abzusichern. Beim Anschluss der Stromwandler ist auf die Energiefl ussrichtung und die korrekte Zuordnung zu den Spannungspfaden zu achten! Stromversorgung: In der Gebäudeinstallation muss ein Trenn- oder Leistungs-...
- Seite 15 Montage und KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 elektrischer Anschluss Für die Verdrahtung des Impulsausgangs empfehlen wir nur paarig verdrilltes und abgeschirmtes Material zu verwenden, um Störungen fernzuhalten (z. B. Installationsleitung I-Y(ST) Y 2x2x0,8mm, wobei die Abschirmung nur an einer Seite angeschlossen werden darf ).
- Seite 16 KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Montage und elektrischer Anschluss Stromwandleranschluss: Energiefl ussrichtung: Beim Einbau der Wandler ist auf die Stromfl uss- bzw. Energiefl ussrichtung zu achten. Bei falsch herum eingesetzten Stromwandlern erhalten Sie ein negati- ves Vorzeichen vor dem angezeigten Messwert.
-
Seite 17: Anschlussplan
Montage und KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 elektrischer Anschluss Anschlussplan Rev. 3.00... -
Seite 18: Klemmenbelegung
Potentialfreier Relaiskontakt Relais 2 Siehe Beschreibung potentialfreier Relaiskontakt Relais 1 90 (Masse) Schnittstellenanschluss 91 (A) Zur Kommunikation am KBR eBus bzw. Modbus. 92 (B): 34 (+) und 35 (-): Impulsausgang Ausgabe von arbeitsproportionalen Impulsen über einen digitalen Kontakt (S0-Schnittstelle nach DIN 43864). - Seite 19 Montage und KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 elektrischer Anschluss Klemme 36 und 37: Synchronisationseingang (nur für multimess F144-1-LED-ESMS...-4) An diesem Eingang kann ein potentialfreier Kontakt, z. B. vom EVU zur Synchronisation der Messperiode angeschlossen werden 38 (-) und 39 (+): Tarifeingang (nur für multimess F144-1-LED-ESMS...-4)
-
Seite 20: Bedien- Und Anzeigeteil
KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Bedien- und Anzeigeteil Bedien- und Anzeigeteil multimess Ph-N Ph-Ph cos φ kvarh Extra Eingabe Input Speicher Memory Auswahl Menu Rev. 3.00... -
Seite 21: Beschreibung Der Sensortasten Und Anzeigen
Bedien- und Anzeigeteil KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Beschreibung der Sensortasten und Anzeigen Drei 4-stellige 7-Segment Anzeigen zur Darstellung von gemessenen, gespeicherten und programmierten Werten (3-phasig; L1-L2-L3). 2 Startet den Programmiermodus und wechselt zwischen den ver- änderbaren Stellen in . -
Seite 22: Bedienung
KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Navigation und Geräteanzeigen Bedienung Menüstruktur von multimess F144-0-LED-EP...-4 / F144-1-LED-ESMS...-4 Wechselt zwischen den Hauptmenüs. Diese sind durch eine permanent leuchtende LED gekennzeichnet. Die Umschaltung der einzelnen Hauptmenüs erfolgt automatisch bei gedrückt gehaltener Taste. Das Betätigen dieser Taste in einem Untermenü führt zum sofortigen Rücksprung ins zugehörige Hauptmenü... -
Seite 23: Navigation Und Geräteanzeigen
Navigation KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 und Geräteanzeigen Navigation und Geräteanzeigen Hauptmenüs Untermenüs U PH-N U PH-N Frequenz L1; L2; L3 Frequenz- 2 Sek. nachführung U PH-PH U PH-PH Phasenwinkel Asymetrie L1; L2; L3 U primärU ... -
Seite 24: Betriebsparameter Einstellen
KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Betriebsparameter einstellen Betriebsparameter einstellen Allgemeines Programmierschema Durch 2 Sekunden langes Drücken der Taste erfolgt aus dem entspre- chenden Haupt- bzw. Untermenü der Einsprung in den Programmier- modus. Die eingestellten Parameter werden angezeigt. Nochmaliges Drücken aktiviert den Eingabemodus für die Parameter. -
Seite 25: U Ph-Ph - Messbezugsspannung Bzw. Netznennspannung
Betriebsparameter KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 einstellen U Ph-Ph - Messbezugsspannung bzw. Netznennspannung Tasten- Menü Geräteanzeige Beschreibung kombination Hauptmenü UPh-Ph Untermenü Beim Aufrufen des Menüs Taste 0400 Spannung erscheint im Einheiten-Display eine 2 Sekunden Laufschrift mit folgendem Text: Ph-PN gedrückt... -
Seite 26: I - Stromwandlerübersetzungsverhältnis
KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Betriebsparameter einstellen I - Stromwandlerübersetzungsverhältnis Tasten- Menü Geräteanzeige Beschreibung kombination Hauptmenü Untermenü Beim Aufrufen des Menüs erscheint Taste 1000 Strom im Einheiten-Display eine Lauf- 2 Sekunden Wandler- schrift mit folgendem Text: Ph-PN gedrückt Ph-Ph verhältnis... -
Seite 27: Anzeigefunktionen
Anzeigefunktionen KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Anzeigefunktionen UPh-N - Spannung Phase gegen Neutralleiter, Frequenz Tasten- Menü Geräteanzeige Beschreibung kombination Hauptmenü Zeigt die drei Phasenspannungen und U in den Dis- Ph-N L1-N L2-N L3-N plays L1 bis L3 an. Ph-PN Ph-Ph Im Einheiten-Display wird die Einheit der Spannung angezeigt. -
Seite 28: Uph-Ph - Spannung Phase Gegen Phase, Drehfeldanzeige
KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Beschreibung Anzeigefenster UPh-Ph - Spannung Phase gegen Phase, Drehfeldanzeige Tasten- Menü Geräteanzeige Beschreibung kombination Hauptmenü Zeigt die drei Außenleiterspannun- gen U und U in den Ph-Ph L1-L2 L2-L3 L3-L1 Displays L1 bis L3 an. -
Seite 29: I /In - Strom / Neutralleiterstrom, Momentan- Mittelwertumschaltung
Beschreibung KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Anzeigefenster I /IN - Strom / Neutralleiterstrom, Momentan- Mittelwertumschaltung Tasten- Menü Geräteanzeige Beschreibung kombination Hauptmenü Anzeige der drei Leiterströme in I Momentan- den Phasen L1, L2 und L3. wert Ph-PN Die angezeigten Ströme sind Mo- Ph-Ph mentanwerte. -
Seite 30: S - Scheinleistung / Summenscheinleistung
KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Beschreibung Anzeigefenster Tasten- Menü Geräteanzeige Beschreibung kombination Untermenü Anzeige des momentanen Neutral- 5. 0 Neutral- leiterstromes in der Anzeige L1. leiterstrom Ph-PN Die Einheitenanzeige wechselt Ph-Ph zwischen der Anzeige NMOM und A hin und her. -
Seite 31: P - Wirkleistung / Summenwirkleistung
Beschreibung KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Anzeigefenster P - Wirkleistung / Summenwirkleistung Tasten- Menü Geräteanzeige Beschreibung kombination Hauptmenü Zeigt die Wirkleistung der drei Pha- P Wirk- sen in den Displays L1 bis L3 an. leistung Ph-PN Im Einheiten-Display wird die Wirk- Ph-Ph leistung in KW angezeigt. -
Seite 32: Q - Blindleistung / Summenblindleistung
KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Beschreibung Anzeigefenster Q - Blindleistung / Summenblindleistung Tasten- Menü Geräteanzeige Beschreibung kombination Hauptmenü Zeigt die Blindleistung der drei %114 KVAR Q Blind- Phasen in den Displays L1 bis L3 an. leistung Ph-PN Das den Messwerten vorange- Ph-Ph stellte „i“... -
Seite 33: Cos Φ - Grundschwingungsleistungsfaktor, Lf, Summen-Lf
Beschreibung KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Anzeigefenster Cos φ - Grundschwingungsleistungsfaktor, LF, Summen-LF Tasten- Menü Geräteanzeige Beschreibung kombination Hauptmenü Anzeige des cosφ. Cos φ Das Display L1 zeigt den cosφ für Ph-PN diePhase L1. (i induktiv, c kapazitiv) Ph-Ph Das Display L2 zeigt den cosφ... -
Seite 34: Kwh - Wirkarbeit Ht/Nt Bezug, Maximale Kumulierte Periodenwirkleistung
KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Beschreibung Anzeigefenster kWh - Wirkarbeit HT/NT Bezug, maximale kumulierte Periodenwirkleistung Tasten- Menü Geräteanzeige Beschreibung kombination Hauptmenü Wirkarbeitszähler für Hochtarif 1234 Bezug. Im Display L3 - L1 wird der Wirkarbeit Ph-PN Wert des Endlosarbeitszählers Ph-Ph Hochtarif angezeigt. - Seite 35 Beschreibung KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Anzeigefenster Fortsetzung Tasten- Menü Geräteanzeige Beschreibung kombination Untermenü Beim Aufrufen des Menüs erscheint KVAR PKum-Max im Einheiten-Display als erstes eine Maximale Laufschrift mit folgenden Text: Ph-PN Ph-Ph kumulierte 12. 1 0 PK. M X MAXIMALE KUMULIERTE Perioden- PERIODENLEISTUNG anschließend...
-
Seite 36: Kvarh - Blindarbeitszähler Ht/Nt Bezug, Maximale Kumulierte Periodenblindleistung
KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Beschreibung Anzeigefenster kvarh - Blindarbeitszähler HT/NT Bezug, maximale kumulierte Periodenblindleistung Tasten- Menü Geräteanzeige Beschreibung kombination Hauptmenü Blindarbeitszähler für Hochtarif 1234 kvarh Bezug. Im Display L3 - L1 wird der Blindarbeit Ph-PN Wert des Endlosblindarbeitszählers... - Seite 37 Im Display L3 wird der Tag und das Monat im Wechsel mit dem Jahr des Maxima angezeigt (tt.mm.jjjj) Hauptmenü oder kvarh HINWEIS (nur multimess F144-1-LED-ESMS-...-4) Die im Gerät enthaltenen Tagesarbeitszähler (Wirk- und Blindarbeit) sind mittels optional erhältlicher Software nur über den KBR-Energiebus auslesbar. Rev. 3.00...
-
Seite 38: Harmon. - Klirrfaktor Und Teilschwingungsgehalt Der Netzharmonischen Für Spannung Und Strom
KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Beschreibung Anzeigefenster 8.10 Harmon. - Klirrfaktor und Teilschwingungsgehalt der Netzharmonischen für Spannung und Strom Die Messung der Stromoberschwingungen wird nur in der Gerätevariante multimess F144-1-LED-ESMS-...-4 unterstützt. Tasten- Menü Geräteanzeige Beschreibung kombination Hauptmenü Das Display L1 zeigt den Klirrfaktor in ... -
Seite 39: Extra
Beschreibung KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Anzeigefenster 8.11 Extra Tasten- Menü Geräteanzeige Beschreibung kombination Hauptmenü Display L1 zeigt die Gerätevariante Extra (hier Basic) an. Ph-PN Ph-Ph Display L2 zeigt die Versionsnum- mer. Display L3 zeigt die Release Nummer. Im Einheiten-Display cos φ... - Seite 40 KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Beschreibung Anzeigefenster Fortsetzung Tasten- Menü Geräteanzeige Beschreibung kombination Untermenü Display L1 zeigt die Einschalt- REL2 REL 2 weiter verzögerung für das Relais 2 in oder Sekunden an. Ph-PN Ph-Ph Display L2 zeigt die Ausschaltverzö- gerung für das Relais 2 in Sekunden...
- Seite 41 Beschreibung KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Anzeigefenster Fortsetzung Tasten- Menü Geräteanzeige Beschreibung kombination Untermenü Display L1 zeigt ob der Impulsaus- Impuls- weiter gang deaktiviert (AUS) oder für ausgang oder Wirk- (P) bzw. für Blindarbeit (q) Ph-PN Ph-Ph konfiguriert ist.
-
Seite 42: Extremwertanzeigen Maxima / Minima
KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Beschreibung Anzeigefenster 8.12 Extremwertanzeigen Maxima / Minima Die folgende Beschreibung zeigt anhand der Maxima- bzw. Minimawerte der Strangspannungen die Vorgehensweise für das Anzeigen der Extremwerte. Tasten- Menü Geräteanzeige Beschreibung kombination Hauptmenü Die aufgetretenen Maxima der ... - Seite 43 Beschreibung KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Anzeigefenster HINWEIS Mit der Taste kann von den Maxima- auf die Minimalwerte umgeschaltet werden und umgekehrt. Die Bedienung zum Auslesen der Minimalwerte ist analog zu den Maximalwerte. Die nachstehende Tabelle zeigt auf, welche Extremwerte im multimess F144-0-LED-EP-...-4 / F144-1-ESMS-...-4 gespeichert werden.
- Seite 44 KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Beschreibung Anzeigefenster Fortsetzung Menü Messgröße Gespeicherte Textausgaben Extremwerte in de und en Untermenü Summen- Minimal und Maximalwert für Summen- Min. und Max Summen-LF leistungsfaktor leistungsfaktor mit Datum und Uhrzeit Hauptmenü Harmonische Maximalwerte des Klirrfaktors der...
-
Seite 45: Grenzwerte Anzeigen
Beschreibung KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Anzeigefenster 8.13 Grenzwerte anzeigen Die folgende Beschreibung zeigt am Beispiel des Grenzwertes 1 und 2 der Strangspannung die Vorgehensweise für das Anzeigen der Grenzwerte. Tasten- Menü Geräteanzeige Beschreibung kombination Hauptmenü Die aufgetretenen Maxima der... -
Seite 46: Untermenü Neutralleiterstrom Mittelwert Hauptmenü Scheinleistung
KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Beschreibung Anzeigefenster Die nachstehende Tabelle zeigt auf, welche Grenzwerte im multimess F144-0-LED-EP-...-4 / F144-1-ESMS-...-4 zur Verfügung stehen. Menü Messgröße Programmierte Textausgaben Grenzwerte in de und en Hauptmenü Strangspannung Grenzwert 1 und Grenzwert 2 für GW 1 und GW 2... - Seite 47 Beschreibung KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Anzeigefenster Fortsetzung Menü Messgröße Programmierte Textausgaben Grenzwerte in de und en Untermenü Leistungsfaktor Grenzwert 1 und Grenzwert 2 GW 1 und GW 2 für L1 - L2 - L3 Lim 1 und Lim 2 Untermenü...
-
Seite 48: Programmierung
KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Programmierung Programmierung Periodenzeit für Strommittelwert Tasten- Menü Geräteanzeige Beschreibung kombination Hauptmenü Beim Aufrufen des Menüs erscheint zEIT im Einheiten-Display eine Tasten 2 Sek. Untermenü Laufschrift mit folgendem Text: Ph-PN gedrückt halten Ph-Ph I Mittelwert... -
Seite 49: Tarifumschaltmethode
Programmierung KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Tarifumschaltmethode Das multimess F144-0-LED-EP-...-4 kann die Tarifumschaltung nur mittels der internen Uhr durchführen. Tasten- Menü Geräteanzeige Beschreibung kombination Hauptmenü Beim Aufrufen des Menüs erscheint d. I n TARF Hauptmenü Tasten 2 Sek. im Einheiten-Display eine Lauf-... -
Seite 50: Messperiodensynchronisation
KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Programmierung Messperiodensynchronisation (nur multimess F144-1-LED-ESMS-...-4) Tasten- Menü Geräteanzeige Beschreibung kombination Untermenü Beim Aufrufen des Menüs erscheint Tasten 2 Sek. d. I n SYNC kWh/NT im Einheiten-Display eine Lauf- gedrückt halten Untermenü schrift mit folgendem Text:... -
Seite 51: Grenzwerte Parametrieren
Programmierung KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Grenzwerte parametrieren Die folgende Beschreibung zeigt am Beispiel des Grenzwertes 1 und 2 der Strangspannung die Vorgehensweise für das Parametrieren der Grenzwerte. Tasten- Menü Geräteanzeige Beschreibung kombination Untermenü Im Display L1 wird der Wert des ... - Seite 52 Meldeart abbrechen - Alarm auf Relais 1 (rel1) cos φ einstellen oder - Alarm auf Relais 2 (rel2) kvarh RELI Harmon. speichern - Alarm nur via KBR-Energiebus (AUS) Extra Hauptmenü oder Ph-N Rev. 3.00...
-
Seite 53: Uhrzeit Und Datum Einstellen
Programmierung KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Uhrzeit und Datum einstellen Tasten- Menü Geräteanzeige Beschreibung kombination Hauptmenü Display L1 zeigt die Uhrzeit an 14: 3 2 Extra (hh,mm). Display L2 zeigt das Da- tum an (tt.mm). Display L3 zeigt das Ph-PN Ph-Ph Untermenü... -
Seite 54: Busadresse Einstellen
KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Programmierung Busadresse einstellen (nur multimess F144-1-LED-ESMS-...-4) Tasten- Menü Geräteanzeige Beschreibung kombination Hauptmenü Display L1 zeigt die Geräteadresse an. 0001 EBUS Extra Display L2 zeigt das Baudrate an. Ph-PN Ph-Ph Untermenü 38. 4 Eingabe- eBus cos φ... -
Seite 55: Busprotokoll Einstellen
Programmierung KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Busprotokoll einstellen (nur multimess F144-1-LED-ESMS-...-4 Tasten- Menü Geräteanzeige Beschreibung kombination Untermenü Display L1 zeigt die Geräteadresse an. 0001 EBUS eBus Display L2 zeigt das Baudrate an. Das Einheiten-Display zeigt das Ph-PN Ph-Ph ktuelle Busprotokoll an. (z. B. E-Bus) 38. -
Seite 56: Busadresse Und Baudrate Für Modbus Einstellen
KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Programmierung Busadresse und Baudrate für Modbus einstellen (nur multimess F144-1-LED-ESMS-...-4 Tasten- Menü Geräteanzeige Beschreibung kombination Untermenü Display L1 zeigt die Geräteadresse 0001 MBUS Modbus an. Display L2 zeigt das Baudrate an. Display L3 zeigt das eingestellte... -
Seite 57: Ein- Und Abschaltverzögerung Der Relais Einstellen
Programmierung KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Ein- und Abschaltverzögerung der Relais einstellen Tasten- Menü Geräteanzeige Beschreibung kombination Untermenü Display L1 zeigt die Einschaltverzöge- REL1 REL 1 rung für das Relais 1 in Sekunden an. Display L2 zeigt die Ausschaltverzö- Ph-PN Ph-Ph gerung für das Relais 1 in Sekunden... - Seite 58 KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Programmierung HINWEIS Die Einstellungen für Relais 2 werden entsprechend den Ausführungen für Relais 1 vorgenommen. Rev. 3.00...
-
Seite 59: Sommerzeit Aktivieren
Programmierung KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 9.10 Sommerzeit aktivieren Tasten- Menü Geräteanzeige Beschreibung kombination Untermenü Display L1 zeigt ob die Sommerzeitum- Sommerzeit schaltung aktiviert ist oder nicht. Ph-PN Display L2 Anzeige des Monats ab dem Ph-Ph die Sommerzeit aktiv ist. -
Seite 60: Spracheinstellung
KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Programmierung Fortsetzung Tasten- Menü Geräteanzeige Beschreibung kombination Untermenü Das Display L3 blinkt. ..Sommerzeit Mit der Taste Vkann der Monat nächste Ziffer Ph-PN eingestellt werden in dem die Ph-Ph einstellen oder Sommerzeit enden soll. -
Seite 61: Passwort
Programmierung KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 9.12 Passwort Tasten- Menü Geräteanzeige Beschreibung kombination Untermenü Display L1 zeigt Code. codE GESP Passwort Das Einheiten-Display zeigt GESP oder Ph-PN FREI an. Ph-Ph ---- In L2 wird bei freigeschalteten Gerät die Codenummer angezeigt, bei gesperr- cos φ... -
Seite 62: Impulsausgang Parametrieren
KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Programmierung 9.13 Impulsausgang parametrieren Tasten- Menü Geräteanzeige Beschreibung kombination Untermenü Display L1 zeigt ob der Impulsausgang Impuls- deaktiviert (AUS) oder für Wirk- (P) bzw. ausgang für Blindarbeit (q) konfi guriert ist Ph-PN Ph-Ph Display L2 zeigt die Impulswertigkeit 1. - Seite 63 Programmierung KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Fortsetzung Tasten- Menü Geräteanzeige Beschreibung kombination Hauptmenü oder Extra Im Eingabemodus (eine Ziff er blinkt) kann mit diesen Tasten zwischen den einzelnen oder Displays umgeschaltet werden. HINWEIS Untermenü Beim Aufrufen des Menüs erscheint ...
-
Seite 64: Dämpfungsfaktor
KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Programmierung 9.14 Dämpfungsfaktor Tasten- Menü Geräteanzeige Beschreibung kombination Untermenü Display L1 zeigt den Dämpfungsfaktor Dämpfungs- für die Spannungserfassung an. faktor Display L2 zeigt den Dämpfungsfaktor Ph-PN Ph-Ph für die Stromberechnung an. Eingabe- cos φ... -
Seite 65: Werkseinstellung
Programmierung KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 9.15 Werkseinstellung Tasten- Menü Geräteanzeige Beschreibung kombination Untermenü Das Einheiten-Display zeigt Werk an. WERK Werks- einstellung Ph-PN Ph-Ph cos φ kvarh Harmon. Extra Untermenü Nach dem gleichzeitigen Drücken Werks- KILL der drei Tasten erscheint im Einhei-... -
Seite 66: Nullpunktsbildner
KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Programmierung 9.16 Nullpunktsbildner Tasten- Menü Geräteanzeige Beschreibung kombination Untermenü Display L1 zeigt den Zustand des Nullpunkts- Nullpunktbildnerbetriebs an. bildner Ph-PN Ph-Ph Eingabe- cos φ modus starten kvarh Harmon. Extra Untermenü Beim Aufrufen des Menüs: Display Nullpunkts- L1 blinkt. -
Seite 67: Reset Und Löschfunktionen
gelöscht werden. 10.2.2 Arbeitszähler zentral Löschen Die gesamten Arbeitszähler können nur durch einen Gerätereset oder mit opti- onal erhältlicher Software per KBR-Energiebus gelöscht werden. 10.3 Extremwerte löschen 10.3.1 Extremwert einzeln löschen Die momentan angezeigten Extremwerte (Minima oder Maxima) könnendurch ... -
Seite 68: 10.3.2 Extremwerte Zentral Löschen
KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Reset und Löschfunktion 10.3.2 Extremwerte zentral löschen Durch Drücken für 2 Sek. der Tasten bei einer beliebigen Min- oder Maxwert-Anzeige werden alle Min / Max - Werte gelöscht. Diese Funktion ist auch über den KBR-Energiebus verfügbar. -
Seite 69: Speicherfunktionen
Speicherfunktionen KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Speicherfunktionen 11.1 Geräteeinstellungen Sämtliche Geräteeinstellungen und Parametrierungsdaten für die Speichernut- zung sind im Gerät abgespeichert. 11.2 Geräte - Grundparameter Parameter Speicherung durch Anwender Messspannung vom Anwender zwischen 0001V ... 999.9 kV programmierbar Messstrom; vom Anwender zwischen 0001A ... 999.9 kA programmierbar Wandlerprimärstrom... -
Seite 70: Langzeitspeicher
KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Speicherfunktionen 11.3 Langzeitspeicher (nur multimess F144-1-LED-ESMS-...-4) Das multimess F144-1-LED-ESMS-...-4 stellt nachstehend beschriebene Lang- zeitspeicher dem Anwen- der zur Verfügung. 11.4 Lastprofi lspeicher Das Messgerät hat einen Lastprofi lspeicher, der in Abhängigkeit von der Anzahl der zu speichernden Parameter (Wirkleistungsperioden für HT und NT, Bezug und Rückspeisung;... -
Seite 71: Ereignisspeicher
Speicherfunktionen KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 11.6 Ereignisspeicher Der Ereignisspeicher speichert 4096 Ereignisse mit Datum, Uhrzeit und Status in einen Ringspeicher. Folgende Ereignisse werden erfasst Ereignis Erfassung Tarifeingang Umschaltsignal von HT => NT mit Datum und Uhrzeit Umschaltsignal von NT => HT mit Datum und Uhrzeit... -
Seite 72: Synchronisation Durch Den Evu-Synchronimpuls
Synchronisation durch den KBR eBus Die Synchronisation erfolgt durch ein Telegramm, das entweder vom PC oder vom Busmaster erzeugt und über den KBR eBus an die gewünschten Teilneh- mer versendet wird. Unter gewissen Betriebsbedingungen kann es vorkommen, dass während einer laufenden Messperiode nachsynchronisiert wird. -
Seite 73: Bei Tarifwechsel
Speicherfunktionen KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Beispiel: Periodendauer ist auf 15 min gestellt d.h. 20 kW eingehende Leistung liefert als Periodenwert 20kW (15 min Periode) wird 3 min nach Periodenstart nachsynchronisiert und diese 3 min Periode abgespeichert, so ist der einzutragende Periodenwert 4kW. -
Seite 74: Technische Daten
KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Technische Daten Technische Daten 12.1 Mess- und Anzeigegrößen Kurvenform für U und I beliebig Spannung Effektivwert eines Phase - 0: U L1-N L2-N L3-N Messintervalls Phase - Phase: U L1-2 L2-3 L3-1 Einheiten [V; kV] Umschaltung der Anzeige erfolgt automatisch Messbereich 0.00kV bis 999.9kV... -
Seite 75: Messgenauigkeit
Technische Daten KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Fortsetzung Wirkarbeit Berechnung W (HT/NT); P Mittel Max. einer Messperiode Einheiten [Wh; kWh; MWh]; Umschaltung der Anz. erfolgt automatisch Messbereich 0.0kWh bis 9999999999.9kWh Blindarbeit Berechnung (HT/NT) p ind. oder kap. Q Mittel Max. einer Messperiode Einheiten [varh;... -
Seite 76: Messprinzip
KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Technische Daten 12.3 Messprinzip Abtastung 128 Messwerte pro Periode A/D Wandler 10 Bit Messung von U und I zeitgleiche Messwerterfassung bei U und I - Messung; Aktualisierungsgeschwindigkeit ~ 330 ms (kompletter Messzyklus) Berechnung der Oberwellen DFT mit 128 Punkten über eine Periode... -
Seite 77: Hardware - Ein Und Ausgänge
Technische Daten KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 12.6 Hardware - Ein und Ausgänge 12.6.1 Eingänge Messeingänge 3 x 5V...100V...120V AC (Messbereich 1) L1-L2 L2-L3 L3-L1 für Spannung 3 x 20V...500V...600V AC (Messbereich 2) Eingangsimpedanz 1,2 MOHM (Ph-Ph) Messbereich programmierbar durch Spannungs- und Stromwandler Messeingänge... -
Seite 78: Elektrischer Anschluss
Schnittstelle optionaler Software (nur multimess Baudrate 38400 fest F144-0-LED- EP-...-4) Adressierung Adresse 1 festeingestellt serielle RS485 zum Anschluss an den KBR eBus; Schnittstelle max. 32 Geräte, bis zu 1000 Geräte mit Busverstärker (nur multimess F144-1-LED- Baudrate 38400 ESMS-...-4) Adressierung Adressierbar bis Adr. 9999; automatisch per SW oder manuell am Gerät... -
Seite 79: 12.8 Mechanische Daten
Technische Daten KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Fortsetzung Wandler- Beschaltung siehe Anschlussplan anschluss Schnittstellen- Anschlüsse für Klemme 90 ( ) anschluss BUS-Verbindung Klemme 91 (A) Pin A über RS485 Klemme 92 (B) Pin B 12.8 Mechanische Daten Schalttafel- Gehäusemaße 144 x 144 x 60 mm (H x B x T) gerät... -
Seite 80: Umgebungsbedingungen, Elektrische Sicherheit Und Normen
KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Technische Daten 12.9 Umgebungsbedingungen, Elektrische Sicherheit und Normen Umge- Normen DIN EN 60721-3-3:1995-09 + bungsbedin- DIN EN 60721-3-3/A2:1997-07; gungen 3K5+3Z11; (IEC721-3-3;3K5+3Z11) Betriebs- K55 (-5°C …. +55°C) temperatur Luftfeuchtigkeit 5% …. 95% nicht kondensierend Lager- K55 (-25°C …. +70°C) temperatur Betriebshöhe... -
Seite 81: Einem Reset
Technische Daten KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 12.10 Werkseinstellungen nach einem Reset Primärspannung / Sekundärspannung 400 V Primärstrom / Sekundärstrom Messperiodendauer 15Min. Messperiode Sommerzeit von Monat 03 bis 10 Niedertarifzeit Umschaltung über Hardwareeingang am Gerät aktiviert, multimess F144-0-LED-EP-...-4 über inter- ne Uhr Programmierte Umschaltzeitpunkte für... -
Seite 82: Serielle Schnittstelle
KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Serielle Schnittstelle 13.1 RS 485 Busbetrieb (nur multimess F144-0-LED-EP-...-4) Die RS485 Schnittstelle des multimess F144-0-LED-EP...-4 ist für die komfortable Geräteparametrierung ausgelegt. Die Verbindung zum PC erfolgt über den Schnittstellenumsetzer eBUS-232-485. Mittels optional erhältlicher Software ist es möglich das Gerät zu parametrieren. -
Seite 83: Fehlersuche
KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Fehlersuche Keine Funktion. Spannungsversorgung, Vorsicherung, Trennvorrichtung und Zuleitung überprüfen. Die Messspannung einer Phase beträgt 0V. Vorsicherung der Phase und Trennvorrichtung überprüfen. Eine Phase der Stromanzeige hat anderes Vorzeichen k und l der Strommessung überprüfen, ggf. korrigieren. - Seite 84 KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 ErrU OVERLOAD oder ErrI OVERLOAD. ErrU: Spannungseingang des Messverstärkers übersteuert Messspannung ausschalten und programmiertes Wandlerverhältnis überprüfen. Bei Direktmessung muss der programmierte Wert der Sekundärspannung mit der Netzspannung übereinstimmen. Anmerkung: Das Gerät wählt den Messbereich in Abhängigkeit von der pro- grammierten Sekundärspannung aus.
-
Seite 85: Anhang
KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Anhang 16.1 Funktionserweiterung Profibus Das multimess F144-1-LED-ESMS-...-4 ist jetzt mit der Option Profibus verfügbar (neue Bezeichnung multimess F144-1-LED-ESMSDP-...-4). Die zusätzlichen Funktionen sind in diesem Anhang erklärt (Profibus konfigurieren). 16.2 Busprotokoll für Profibus einstellen Tasten- Menü... -
Seite 86: Busadresse Für Profibus Einstellen
KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 16.3 Busadresse für Profi bus einstellen Tasten- Menü Geräteanzeige Beschreibung kombination Hauptmenü Extra Untermenü Display L1 zeigt die Geräteadresse an. 0001 PBUS Profi bus Ph-PN Ph-Ph Eingabe- modus starten cos φ kvarh Harmon. Extra Untermenü... - Seite 87 KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 Rev. 3.00...
- Seite 88 KBR Kompensationsanlagenbau GmbH www.kbr.de Am Kiefernschlag 7 T +49 (0) 9122 6373 - 0 D-91126 Schwabach F +49 (0) 9122 6373 - 83 E info @ kbr.de...
