- Seite 1 Bedienungsanleitung Technische Parameter Dreiphasiges Netzmessinstrument multimess 1F96-0-LED-NC-... 1F96-0-LED-ES-... 1F96-0-LED-MS-... Ihr Partner in Sachen Netzanalyse...
- Seite 2 KBR GmbH Am Kiefernschlag 7 D-91226 Schwabach T +49 (0) 9122 6373-0 F +49 (0) 9122 6373-83 E info@kbr,de www.kbr.de...
- Seite 3 Voraus für Ihre Anregungen bedanken. Im Anhang der An- leitung befindet sich ein Formblatt, mit dem Sie uns Korrekturvorschläge unterbreiten können. Mit freundlichen Grüßen Ihre KBR GmbH Schwabach Seite I von IV...
- Seite 4 Übereinstimmung keine Gewähr übernommen werden kann. Die Überprüfung der Angaben in dieser Druckschrift erfolgt regelmäßig, notwendige Korrekturen sind in den nachfolgenden Auflagen enthalten. Für Verbesserungsvorschläge sind wir dankbar. © KBR-GmbH Technische Änderungen bleiben Vorbehalten Seite II von IV...
- Seite 5 Sicherheitshinweise Sicherheitstechnische Hinweíse Um Bedienungsfehlern vorzubeugen wurde die Handhabung des vorliegenden Gerätes bewußt so einfach wie nur möglich gehalten. Auf diese Weise können Sie das Gerät relativ rasch in Betrieb nehmen. Aus eigenem Interesse sollten Sie die folgenden Sicherheitshinweise sorgfältig durchlesen. Warnung Bei der Montage sind die geltenden DIN / VDE Vorschriften zu beachten! Der Netzanschluss, Inbetriebsetzung und Betrieb eines Gerätes darf nur von...
- Seite 6 Produkthaftung / Entsorgung Produkthaftung Das von uns gelieferte Produkt ist ein Qualitätserzeugnis. Es werden ausschließlich Bauteile hoher Zuverlässigkeit und bester Qualität eingesetzt. Jedes Gerät wird vor seiner Auslieferung einem Langzeittest unterzogen. Bezüglich der Produkthaftung, verweisen wir an dieser Stelle auf unsere allgemeinen Geschäftsbedingungen für Elektronikgeräte.
- Seite 7 5.2.4.2 Impulsausgabe von Wirk auf Blindarbeit umprogrammieren (nur 1F96-0-LED-ES-...) 14 5.2.5 Freq. - Frequenzbestimmung ..................15 5.2.5.1 Programmierung der Frequenzmessung ................. 15 5.2.6 KBR Energiebus EBUS (Nur multimess 1F96-0-LED-ES-...) ........16 5.2.6.1 Serielle Schnittstelle ......................16 5.2.6.2 EBUS Adresse einstellen ....................16 5.2.6.3 Adresse für den EBUS programmieren ................
- Seite 8 Bedienungsanleitung multimess Speicherfunktionen ................25 7.1 Extremwerte ......................25 7.1.1 Extremwerte anzeigen lassen ...................25 7.1.2 Extremwertspeicher Löschen ...................25 7.1.2.1 Minima zurücksetzen ......................25 7.1.2.2 Maxima zurücksetzen ......................25 7.1.2.3 Alle Extremwerte zurücksetzen ..................26 7.2 Reset ........................26 Technische Daten ................27 8.1 Mess- und Anzeigegrößen .................
- Seite 9 • Wirkarbeitszähler für Energiebezug • Minimum- und Maximum- Speicher für alle Messwerte • Relaisausgang einschaltwischend mit 1sek. Einschaltzeit KBR Energiebus EBUS (Nur multimess 1F96-0-LED-ES-...) • • Stromversorgung: 85V bis 265V; AC/DC • Geringe Abmessungen von 96 x 96 mm •...
- Seite 10 Bedienungsanleitung multimess Begriffserklärungen Im folgenden finden Sie eine kurze Erklärung der in diesem Handbuch verwendeten Begriffe. Effektivwert: Definitionsgemäß bezeichnet man den quadratischen Mittelwert einer Wech- sel- oder Mischgröße als Effektivwert. multimess 1F96-0-LED-NC-... / 1F96-0-LED-ES-... rechnet ausschließlich mit den Effektivwerten reiner Wechselgrößen (RMS).
- Seite 11 Klemme 90 bis 92: Das multimess 1F96-0-LED-ES-... verfügt standardmäßig über eine seri- elle Schnitt-stelle (RS485) für den Betrieb am KBR-Energiebus. Über den Bus lässt sich eine Vielzahl von Informationen aus dem Gerät auslesen, die am Display nicht angezeigt werden können.
- Seite 12 Bedienungsanleitung multimess Anschlussplan Hinweis Folgende Punkte sind beim Anschluss des Gerätes an das zu messende Drehstromsystem zu beachten: Drehfeld: Das Gerät kann mit "Rechts-" oder Linksdrehfeld betrieben werden. Beim Anschalten der Geräte-Stromversorgung ans Netz prüft multimess 1F96-0- LED-NC-... / 1F96-0-LED-ES-... selbständig die Drehrichtung. Überprüfung des Drehfeldes: Ph-N Ph-Ph...
- Seite 13 Bedienungsanleitung multimess • Stromwandleranschluss: Energieflussrichtung: Beim Einbau der Wandler ist auf die Stromfluss- bzw. Energieflussrichtung zu achten. Bei falsch herum eingesetzten Stromwandlern erhalten Sie ein negatives Vorzeichen vor dem angezeigten Messwert. Vertau-schen Sie in diesem Fall die Anschlüsse der Klemmen k und l der betroffenen Wand- ler.

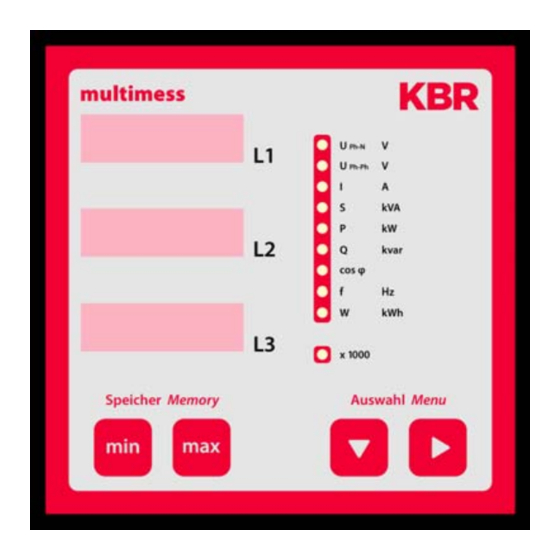

- Seite 14 Bedienungsanleitung multimess 3.4.1 Beschreibung der Tasten und Anzeigen Drei 4-stellige 7-Segment Anzeigen zur Darstellung von gemessenen, gespeicherten und programmierten Werten (3-phasig; L1-L2-L3). Anzeige der gespeicherten Minimalwerte solange die Taste gedrückt ist. Für die Dauer des Tastendrucks blinkt die zugehörige Menü-LED. Startet den Programmiermodus und wechselt zwischen den veränderbaren Stellen in Veränderbare Stellen werden blinkend dargestellt.
- Seite 15 Bedienungsanleitung multimess Bedienung Menüstruktur von multimess 1F96-0-LED-NC-... / 1F96-0-LED-ES-... • Wechselt zwischen den Hauptmenüs. Diese sind durch eine permanent leucht- ende LED gekennzeichnet. • Die Umschaltung der einzelnen Hauptmenüs erfolgt automatisch bei gedrückt gehaltener Taste. • Das Betätigen dieser Taste in einem Untermenü führt zum sofortigen Rücks- prung ins zugehörige Hauptmenü...
- Seite 16 Bedienungsanleitung multimess Programmierung Allgemeines Programmier - Schema • Starten Sie den Programmiermodus durch Drücken der Taste <MIN> im ent- sprechenden Untermenü. • Die erste Ziffer blinkt in • Bei jedem Druck dieser Taste springt die veränderbare Stelle um eins weiter. •...
- Seite 17 Bedienungsanleitung multimess Anzeigen: Primärspannung in L1: 1 ... 1000 Volt Programmieren Sie im Display L1 den Primärwert Ihres Spannungswandlers, oder geben Sie bei Direktmessung einfach die Nennspannung des zu messenden 0400 Netzes ein. Ph-N Ph-Ph I / I Sekundärspannung in L2: 001 ... 500 Volt. Im Display L2 programmieren Sie die Sekundärspannung des Wandlers, oder bei cos φ...
- Seite 18 Bedienungsanleitung multimess 5.2.2 I - Stromwandlerübersetzungsverhältnis I - 2. Untermenü 0005 Ph-N Das im Menü "I" einstellbare Stromwandlerverhältnis dient zur Messstromkorrek- Ph-Ph I / I tur. Durch den in der Anlage eingebauten Stromwandler wird der physikalisch flie- ßende Primärstrom in einen dem Wandlerverhältnis entsprechend kleineren cos φ...
- Seite 19 Bedienungsanleitung multimess 5.2.3 I - Momentan- und Mittelwertanzeige I - 3. Untermenü In diesem Untermenü kann die Stromanzeige von multimess 1F96-0-LED-NC- Ph-N ... / 1F96-0-LED-ES-... zwischen Momentan- und Mittelwertanzeige umgeschaltet Ph-Ph I / I werden: => Ausgabe von Momentanwerten im Hauptmenü I. cos φ...
- Seite 20 Bedienungsanleitung multimess Hinweis Die Umschaltung des Impulsausganges von Wirk- auf Blindarbeit steht nur beim multimess 1F96-0-LED-ES-... zur Verfügung. Beim multimess 1F96-0-LED-NC-... kann nur die Wirkarbeit mittels des Impulsausganges ausgegeben werden 5.2.4.1 Impulsanzahl und Impulsdauer parametrieren Wechseln zum Hauptmenü I. XXXX Wechsel ins 4.
- Seite 21 Bedienungsanleitung multimess 5.2.5 Freq. - Frequenzbestimmung multimess 1F96-0-LED-NC-... / 1F96-0-LED-ES-... führt eine Frequenznachführung seiner Abtastfrequenz durch, um alle Messwerte korrekt bestimmen zu können. In den meisten Fällen kann mit der Standardvorgabe „Auto" gearbeitet werden, d. h. multimess 1F96-0- LED-NC-... / 1F96-0-LED-ES-... passt seine Abtastung den Netzverhältnissen automatisch an. Bei stark ver- zerrtem Spannungssignal kann es vorkommen, dass multimess 1F96-0-LED-NC-...
- Seite 22 KBR Energiebus EBUS (Nur multimess 1F96-0-LED-ES-...) 5.2.6.1 Serielle Schnittstelle Die RS485 Schnittstelle des multimess 1F96-0-LED-ES-... ist für den Betrieb am KBR-Energiebus ausgelegt. Sie können ein oder mehrere multimess 1F96-0-LED-ES-.. - Geräte über große Entfernungen zusammen am Energiebus betreiben. Die Verbindung des Busses mit dem PC erfolgt über den Schnittstellenumsetzer EBUS-232-485 oder den multimaster.
- Seite 23 Das multimess 1F96-0-LED-ES-... ist optional auch mit einer Schnittstelle für den Modbus erhältlich. Bitte beachten Sie hierbei, dass das Modbus-Gerät nicht auf KBR-Energiebus umgestellt werden kann. Eben- so kann ein multimess 1F96-0-LED-ES-... für den Energiebus nicht auf Modbus umgestellt werden.
- Seite 24 Bedienungsanleitung multimess Anzeigefunktionen UPH-N -Spannung Phase gegen Neutralleiter, Version, Drehfeld, BUS PH-PH Dreiphasige Anzeige in Volt; z. B. Menü - LED leuchtet permanent. Anzeigen im 1. Untermenü: • Gerätetyp in Display L1, z. B. für 1F96-0-LED-NC-... bzw. für 1F96-0-LED-ES-... 1. 0 0 •...
- Seite 25 Bedienungsanleitung multimess - Spannung Phase gegen Phase, Messbezugsspannung PH-PH Dreiphasige Anzeige in Volt; z. B. PH-PH Menü - LED leuchtet permanent. Anzeigen im 1. Untermenü: 0400 • Primärspannung in Display L1, z. B. • Sekundärspannung in Display L2, z. B. Menü...
- Seite 26 Bedienungsanleitung multimess I - Strom, Neutralleiter Strom, Stromwandlerübersetzung, Momentan-, Mittel- wertumschaltung, Arbeitsimpulsausgang g7. 3 Dreiphasige Anzeige in Ampere; z. B. Rückspeisung wird durch ein negatives Vorzeichen dargestellt. Menü - LED leuchtet permanent. Anzeigen im 1. Untermenü: 201. 9 • Neutralleiterstrom in Display L1, z.
- Seite 27 Bedienungsanleitung multimess S - Scheinleistung / Summenscheinleistung 13. 8 Dreiphasige Anzeige in kVA; z. B. Menü - LED leuchtet permanent. Anzeigen im 1. Untermenü: 41. 4 • Summenscheinleistung in Display L1, z. B. Menü - LED blinkt. Zurück ins Hauptmenü S oder 10 sek. warten. Anzeige der Minimal- und Maximalwerte Dreiphasige Anzeige der gespeicherten Minimalwerte in kVA während die Taste 13.
- Seite 28 Bedienungsanleitung multimess Q - Grundschwingungsblindleistung, Summenblindleistung i74. 7 c14. 3 Dreiphasige Anzeige in kVAr; z. B. (induktiv) oder (kapazitiv) in Menü - LED leuchtet permanent. Anzeigen im 1. Untermenü: 72. 4 . • Summenscheinleistung in Display L1, z. B. Menü - LED blinkt. Zurück ins Hauptmenü...
- Seite 29 Bedienungsanleitung multimess Freq. - Netzfrequenz Freq. 49. 9 9 Einphasige Anzeige der Netzfrequenz in Hz; z. B. Display L1. Menü - LED leuchtet permanent. Anzeigen im 1. Untermenü: Einstellung der Frequenzmessung. auto = Frequenzmessung mit automatischer Netznachführung. f 50 = feste Frequenzeinstellung für 50 Hz Netze. f g0 = feste Frequenzeinstellung für 60 Hz Netze.
- Seite 30 Bedienungsanleitung multimess kWh - Wirkarbeitszähler für Energiebezug Anzeige der Wirkarbeit für Energiebezug in: 1234 (Display L1 MWh- Anzeige) (Display L2 kWh- Anzeige) . 8 90 (Display L3 Wh- Anzeige) in Menü - LED leuchtet permanent. T+ X Ca. 10 Sekunden langes drücken, löscht den in angezeigten Zählwert.
- Seite 31 Bedienungsanleitung multimess Speicherfunktionen Extremwerte Hauptmenü Messgröße Gespeicherte Extremwerte Strang- und Außenleiterspannungen Minimal- und Maximalwert für L1 - L2 - L3 PH-N PH-PH I / I Phasen- u. Neutralleiterstrom Minimal- und Maximalwert für L1 - L2 - L3 und N Scheinleistung Minimal- und Maximalwert für L1 - L2 - L3 und S Wirkleistung Minimal- und Maximalwert für L1 - L2 - L3 u.
- Seite 32 Bedienungsanleitung multimess 7.1.2.3 Alle Extremwerte zurücksetzen Anzeigemenü auswählen Wechseln Sie in das Menü U PH-N S+ X Taste <MAX> gedrückt halten und <Pfeil rechts> gleichzeitig drücken und 4 Sekunden festhelten, löscht alle Extremwerte. Die Anzeigen der Minimal- und Maximalwerte werden auf den aktuellen Messwert gesetzt.
- Seite 33 Bedienungsanleitung multimess Technische Daten Mess- und Anzeigegrößen Kurvenform für U und I Beliebig, keine zusätzlichen Nulldurchgänge der Spannung Spannung Effektivwert eines Messintervalls Phase - N: U / Phase - Phase: U L1-N L2-N L3-N L1-2 L2-3 L3-1 Einheiten [V;kV]; Anzeige bei kV durch blinken der LED „x 1000"; Verschiebung des Dezimalpunktes erfolgt automatisch Anzeigebereich 0.00kV bis 9.99 kV...
- Seite 34 Bedienungsanleitung multimess Messgenauigkeit Strom / Spannung ± 1 % / ± 1Digit Scheinleistung / Wirkleistung / Blindleistung ± 2 % / ± 1Digit Grundschwingungsleistungsfaktor cosφ/ ± 2 % Leistungsfaktor LF Frequenz ± 0,1 Hz Messprinzip Abtastung 96 Messwerte pro Periode A/D Wandler 10 Bit Aktualisierungsgeschwindigkeit (kompletter Messzyklus)
- Seite 35 30 ms Spannungsversorgung extern Hardware - Ein- und Ausgänge (nur multimess 1F96-0-LED-ES-...) Schnittstelle RS485 zum Anschluss an den KBR Energiebus; 32 Geräte, bis zu 1000 Geräte mit Busverstärker Baudrate 38400 bps Adressierung Adressierbar bis Adr. 9999; automatisch per SW oder manuell am Gerät 8.10 Elektrischer Anschluss...
- Seite 36 Bedienungsanleitung multimess 8.12 Umgebungsbedingungen / Elektrische Sicherheit Umgebungs- Normen DIN EN 60721-3-3/A2; 3K5+3Z11; (IEC721-3-3; 3K5+3Z11) Bedingungen Betriebstemperatur - 5°C ….+55°C Luftfeuchtigkeit 5% …..95% Lagertemperatur -25°C ….+70°C Elektrische Sicherheit Normen DIN EN 61010-1/A2; (IEC1010-1/A2) Schutzklasse Überspannungskategorie CAT III: bis 400V PH-PH CAT II: bis 600V PH-PH...
- Seite 37 Bedienungsanleitung multimess 10 Fehlersuche Keine Funktion. Stromversorgung, Vorsicherung und Zuleitung überprüfen. Die Messspannung einer Phase beträgt 0V. Vorsicherung der Phase überprüfen. Eine Phase der Stromanzeige hat anderes Vorzeichen und blinkt. k und l der Strommessung überprüfen, ggf. korrigieren. Phasenzuordnung zwischen Strom- und Spannungspfad überprüfen Die Messwerte für die Leistung sind, verglichen mit der EVU-Messung, zu klein oder zu groß.
