Elektrischer Anschluss
36

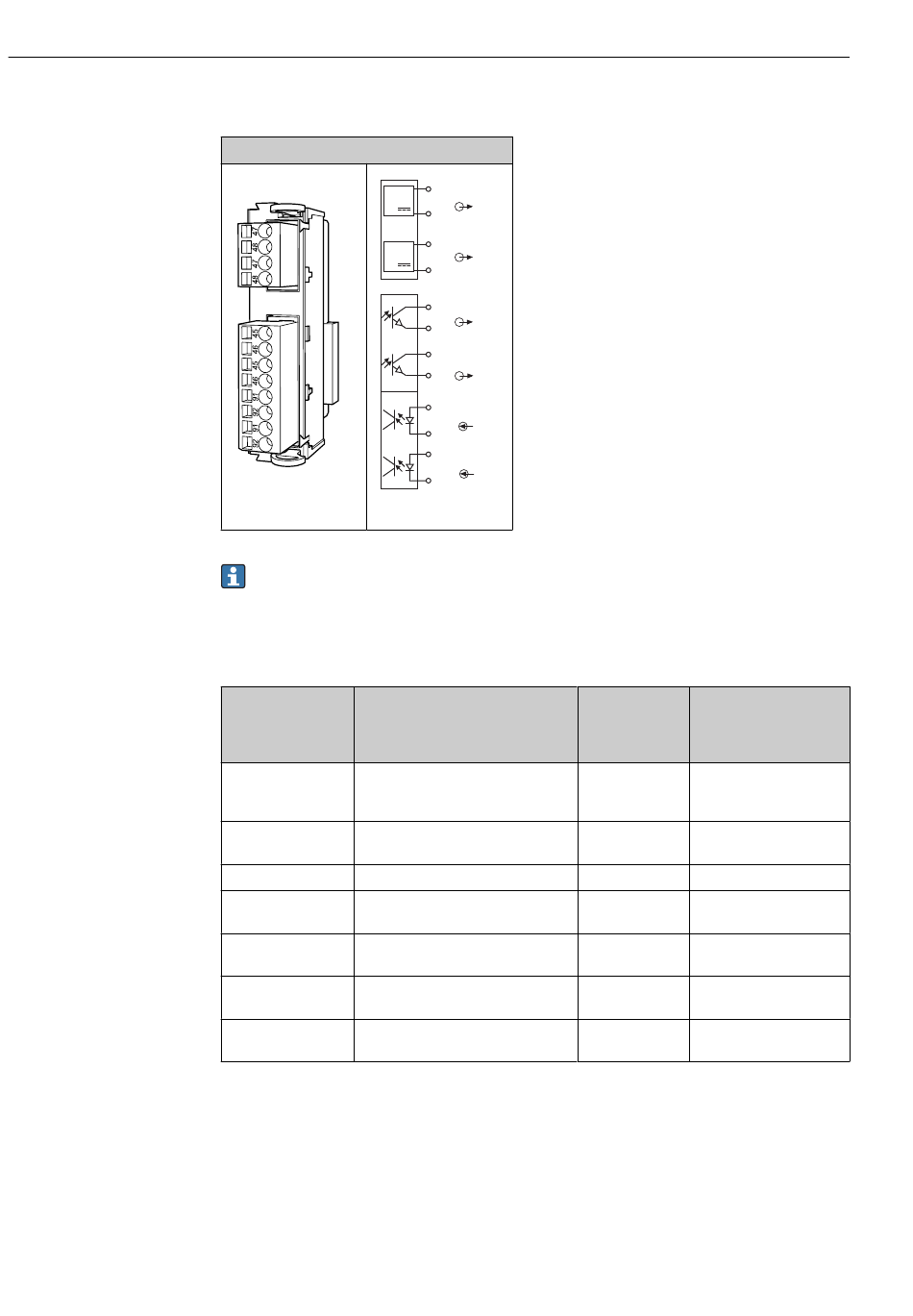

6.4.1 Digitale Ein- und Ausgänge
Modul DIO
 32
 31 Modul
Zur Überwachung der Druckluft und der Schwimmerschalter.
DIO anschließen
Anschluss Digitale I/O in der Aktorenklemme in der pneumatischen Steuereinheit
Kabelader CDC Steuereinheit: DIO Modul
W8, 5 Slot 5 (24V DC - 1) – Klemme 47
W8, 6 Slot 5 DI 1 Klemme 91
W8, 7 Slot 5 DI 2 Klemme 91
W8, 8 Slot 6 (24V DC - 1)
W8, 9 Slot 6 DI 1 Klemme 91
W8, 10 Slot 6 (24V DC - 2) Klemme 47
W8, 11 Slot 6 DI 2 Klemme 91
47
+
1
48
–
47
+
2
48
–
45
+
1
46
–
45
+
2
46
–
91
+
1
92
–
91
+
2
92
–
Anschlussplan
Pneumatische
Steuereinheit:
Klemme X2
unten
1
2
3
4
5
6
7
Liquiline Control CDC90
Funktion
Druckschalter BK,
Schwimmerschalter
Pumpe 1 BK
Schwimmerschalter
Pumpe 1 BN
Druckschalter BN
Schwimmerschalter
Pumpe 3 BK
Schwimmerschalter
Pumpe 3 BN
Schwimmerschalter
Pumpe 2 BK
Schwimmerschalter
Pumpe 2 BN
