Elektrischer Anschluss
32
1

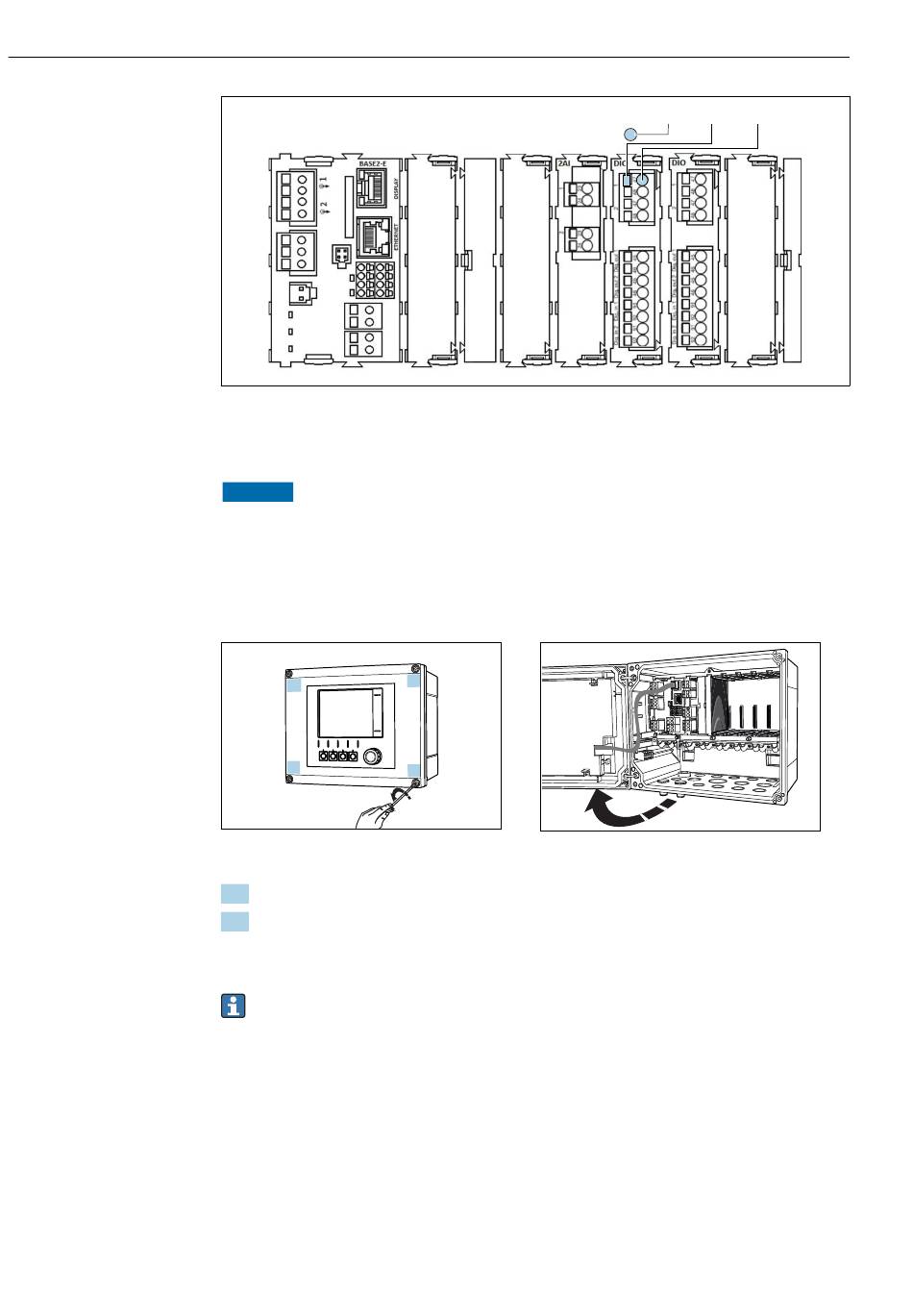

 24 Beispiel der Portcodierung
6.2.3 CDC90 Steuereinheit öffnen
HINWEIS
Spitze oder scharfe Hilfsmittel
Der Einsatz ungeeigneter Hilfsmittel kann zu Kratzern auf dem Gehäuse oder Schäden an
der Dichtung führen und damit die Gehäusedichtigkeit beeinträchtigen!
‣
Keine spitzen oder scharfen Gegenstände, z. B. Messer, zum Öffnen des Gehäuses
benutzen.
‣
Ausschließlich einen geeigneten Kreuzschlitz-Schraubendreher verwenden.
2.
4.
 25 Gehäuseschrauben mit Kreuzschlitz-Schrau-
bendreher kreuzweise lösen
1. Gehäuseschrauben kreuzweise lösen.
2. Beim Gehäuseschließen: Ebenfalls schrittweise und kreuzweise vorgehen.
6.2.4

Kabelschirm auflegen

Möglichst nur konfektionierte Originalkabel verwenden. Sensor-, Feldbus- und Ether-
netkabel müssen geschirmte Kabel sein.
Klemmbereich Kabelschellen: 4 ... 11 mm (0,16 ... 0,43 in)
2 3 4
3.
1.
 26
Liquiline Control CDC90
Slot 5 Port 1 Pin 47
5 6 7
≤ 180°
Displaydeckel öffnen, max. Öffnungswinkel
180° (abhängig von Einbausituation)
Endress+Hauser
A0044889
