Montage
22

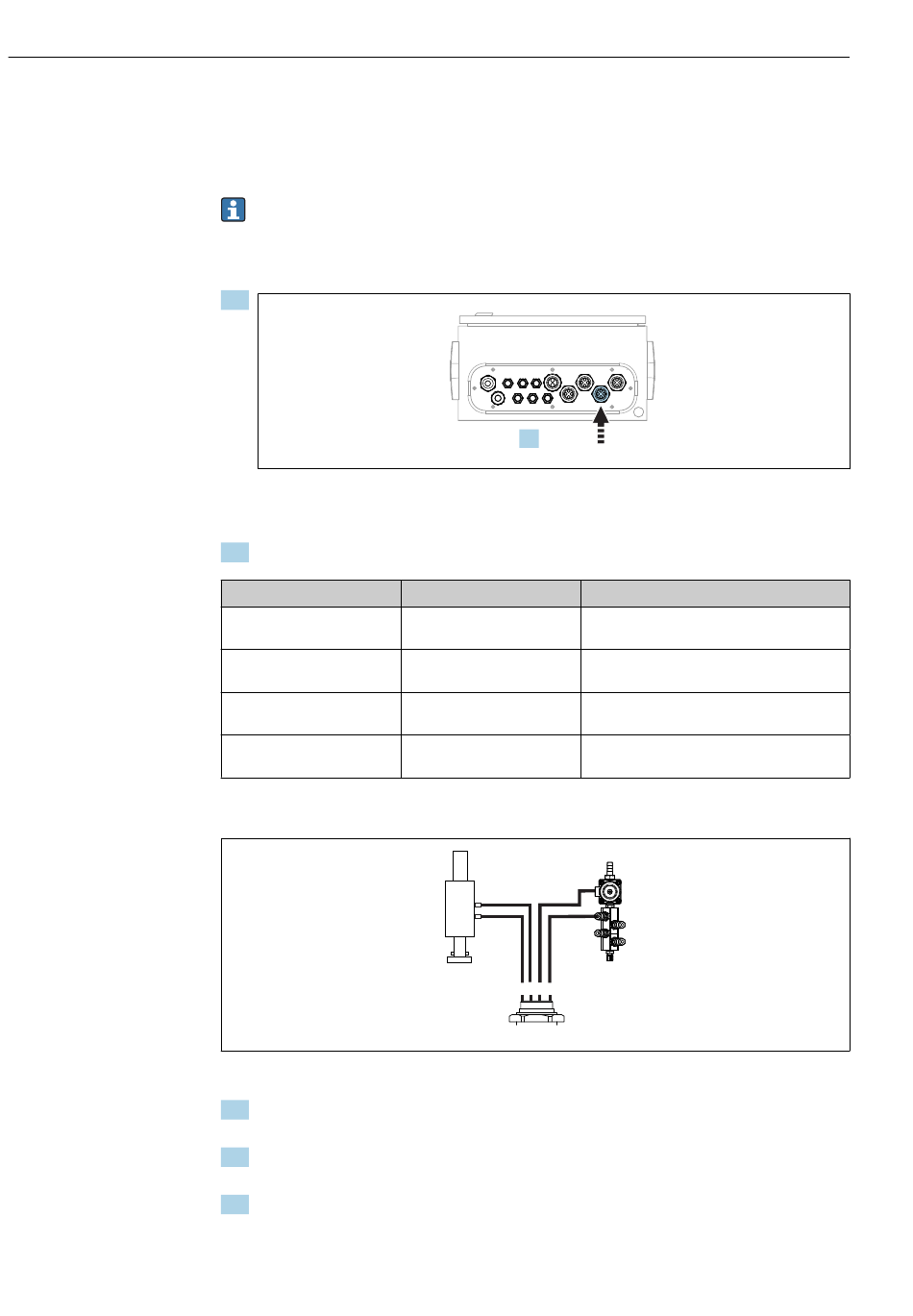

Multischläuche anschließen
M1- Luftschläuche von der pneumatischen Steuereinheit zum Spülblock und zur Armatur
Anschluss M1 in der pneumatischen Steuereinheit
Die Luftschläuche für die Pilotventile in der pneumatischen Steuereinheit sind von
Werk aus schon angeschlossen.
Die Luftschläuche für die Pilotventile befinden sich im Schlauchpaket des Multischlauchs
M1.
1.
Die Schläuche 1, 2, 3 und 4 des Multischlauchs M1 in die vorgesehene Kabelver-
schraubung der pneumatischen Steuereinheit führen.
2. Die Schläuche wie folgt an die Pilotventilinsel anschließen:
Pilotventil
1
2
3
4
Anschluss M1 am Spülblock und Armatur
 15 Anschlüsse M1 an Armatur und Spülblock
3. Schlauch 1 an den Anschluss für das Verfahren der Armatur in der Messposition
anschließen.
4. Schlauch 2 an den Anschluss für das Verfahren der Armatur in der Serviceposition
anschließen.
5. Schlauch 3 an die Druckluftansteuerung Prozessventil Wasser des Spülblocks
anschließen.
1.
Funktion
Druckluftansteuerung Arma-
tur Messenposition
Druckluftansteuerung Arma-
tur Serviceposition
Druckluftansteuerung Pro-
zessventil Wasser
Druckluftansteuerung Pro-
zessventil Spülluft
2 3 1 4
M1
Liquiline Control CDC90
Schlauchnummer
1
2
3
4
