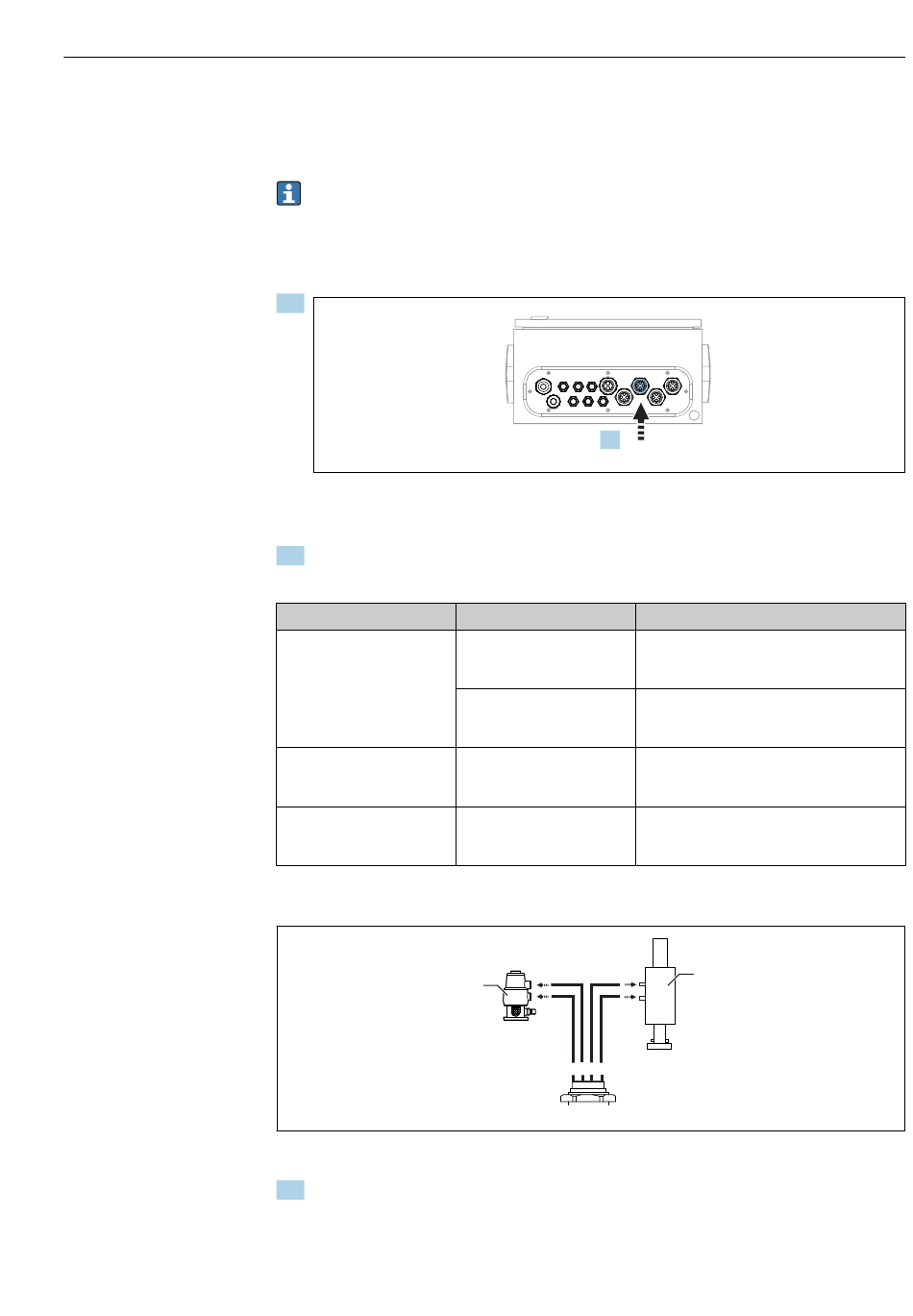

M3 (2. Messstelle)- Luftschläuche von der pneumatischen Steuereinheit zum
Umschaltventil und Armatur der 2. Messstelle
Anschluss M3 in der pneumatischen Steuereinheit
Die Schläuche an den Pilotventilen in der pneumatischen Steuereinheit sind von Werk
aus schon angeschlossen.
Im Schlauchpaket des Multischlauchs M3 befinden sich folgende Schläuche:
• Ansteuerung des Umschaltventils
• Verfahren der Armatur
1.
Die Schläuche des Multischlauchs M3 in die vorgesehene Kabelverschraubung der
pneumatischen Steuereinheit führen.
2. Die Schläuche an den Pilotventilen in der pneumatischen Steuereinheit wie folgt
anschließen:
Pilotventil
9, 10
11
12
Anschluss M3 an Umschaltventil und Armatur der 2. Messstelle
 18 Anschlüsse M3 an Umschaltventil (1) und Armatur (2)
3. Schlauch 8 an den oberen Anschluss des Umschaltventils anschließen (zur Steuerung
der Medienzufuhr zur ersten Messstelle).
1.
Funktion
Druckluftansteuerung
Umschaltventil oben, 1. Mess-
stelle
Druckluftansteuerung
Umschaltventil unten, 2.
Messstelle
Druckluftansteuerung Arma-
tur Messposition, 2. Mess-
stelle
Druckluftansteuerung Arma-
tur Serviceposition, 2. Mess-
stelle
1
1 1 891 0
M3
Schlauch Nummer
8
11
9
10
2
Montage
A0033441
A0033440
