Liquiline Control CDC90
Endress+Hauser

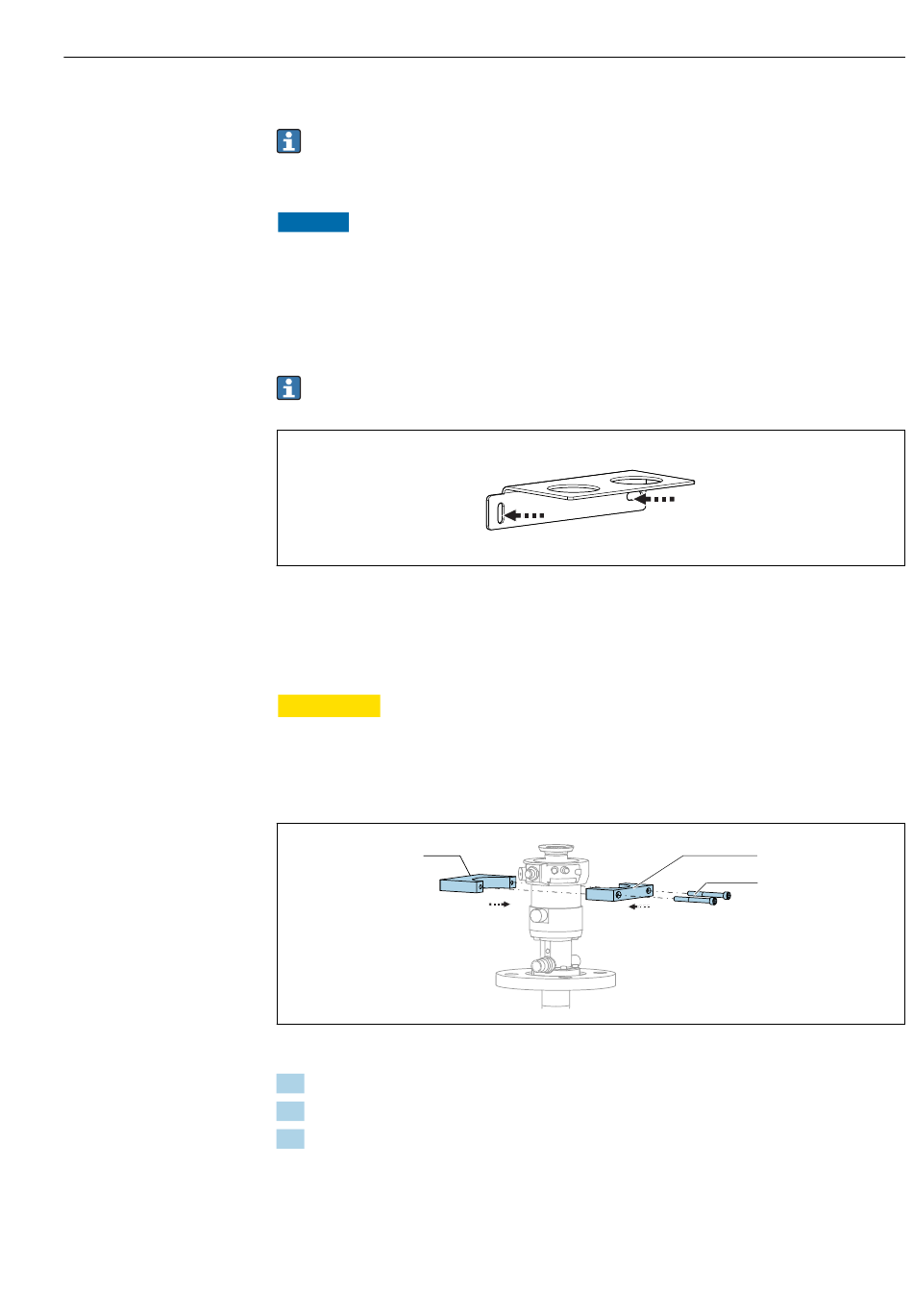

5.2.2 Maximale Schlauch- und Kabellänge bei einer Messstelle
Maximale Länge des Multischlauchs beträgt 10 m (32.8 ft)→  28.
‣
Die Schläuche kürzen, wenn erforderlich.
HINWEIS
Der Spülblock läuft leer.
Ist der Spülblock unterhalb der Kanister angebracht, öffnen sich die Ventile des Spülblocks
durch den Druck der Flüssigkeit und die Kanister entleeren sich.
‣
Den Spülblock und die Armatur immer oberhalb der Kanister montieren.
5.2.3

Multischlauchhalterung

Für die Multischläuche sind Halterungen im Lieferumfang enthalten. Dübel, Schrau-
ben und Unterlegscheiben müssen bauseitig gestellt werden.
 12 Halterung Multischlauch
‣
Halterung des Multischlauchs mit Unterlegscheiben an die Wand schrauben.
5.2.4 Spülblock an Armatur befestigen
VORSICHT
L

Verletzungsgefahr

Es kann es zu Quetschungen oder anderen Verletzungen kommen.
‣
Geeignetes Montagewerkzeug verwenden, z. B. einen Innensechskantschlüssel.
Spülblockhalterung an Armatur
3
 13 Montage Spülblockhalterung
1. Eine Hälfte der Spülblockhalterung (1) an den Armaturenzylinder anlegen.
2. Das Gegenstück (3) von der anderen Seite an den Armaturenzylinder anlegen.
3. Die Spülblockhalterung mit den mitgelieferten Schrauben (2) verbinden.
Montage
A0034409
1
2
A0032669
17
