5 Montage
5.1 Montagebedingungen
Das Gerät ist für die Wandmontage bestimmt.
Wandmontage als:
Panel
5.1.1

Aufstellungsort

Bei der Aufstellung des Gerätes folgende Punkte beachten:
1. Sicherstellen, dass die Wand eine ausreichende Tragfähigkeit besitzt und im Lot
steht.
2. Gerät vor zusätzlicher Erwärmung (z.B. Heizung) schützen.
3. Gerät vor mechanischen Vibrationen schützen.
5.1.2

Abmessungen

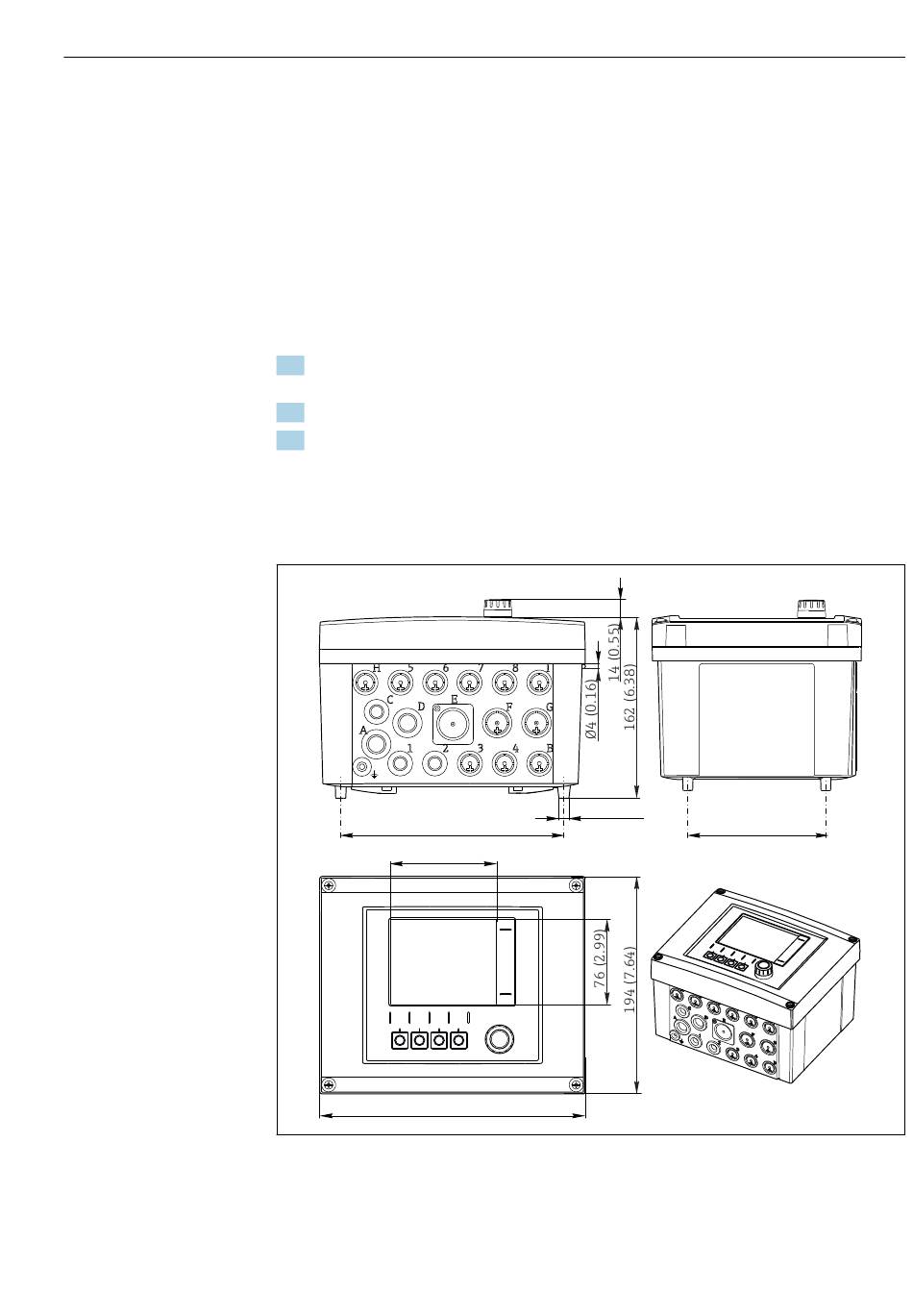

Abmessungen CDC90 Steuereinheit
H 5 6
C
D
A
1 2
199 (7.38)
95 (3.74)
237 (9.33)
 4 Abmessungen Feldgehäuse in mm (in)
7 8 I
E
F G
3 4 B
Ø9 (0.35)
Montage
128 (5.04)
