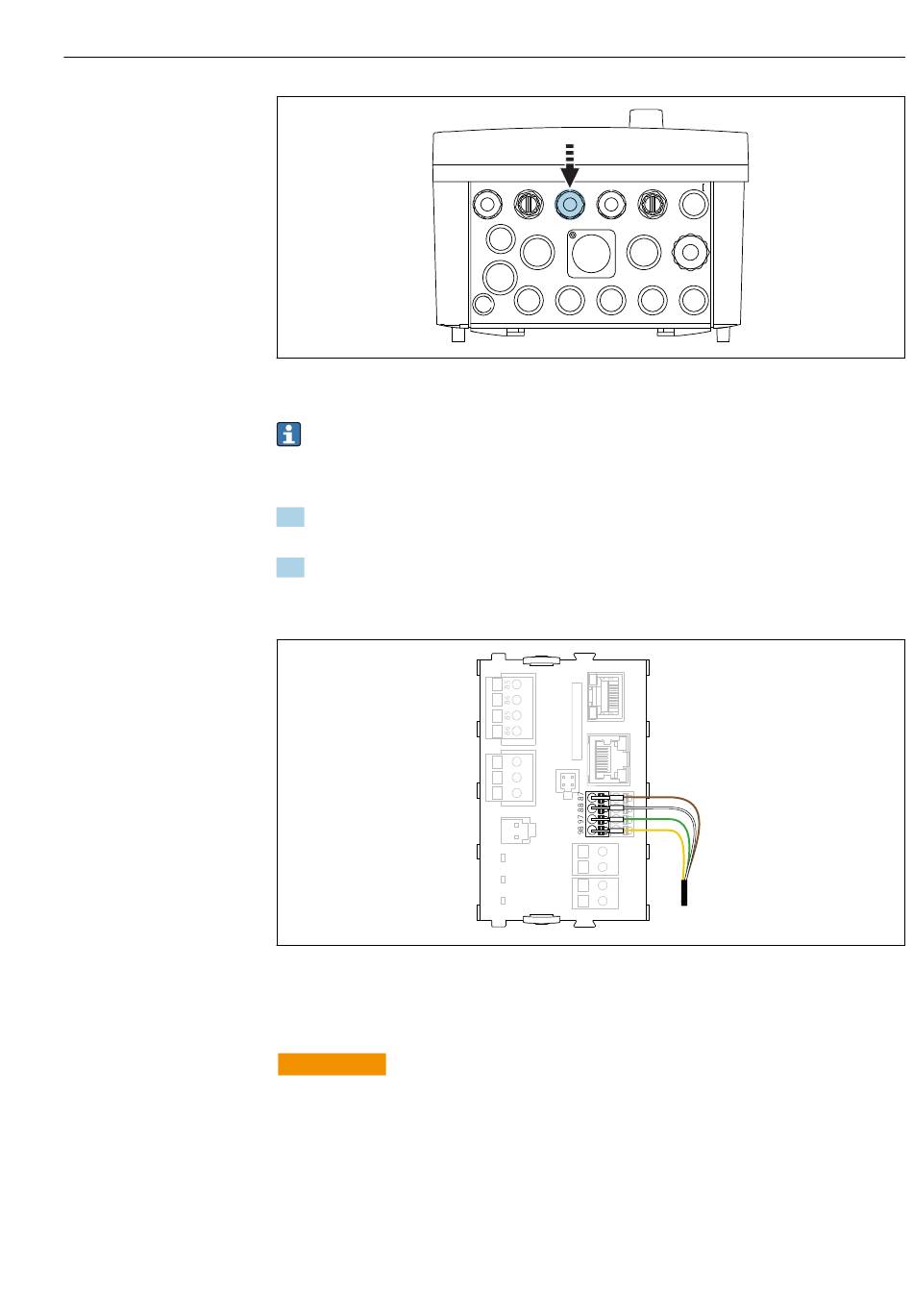

Sensorkabel der 1. Messstelle durch die vorgesehen Kabelverschraubung "6" führen.
Die Kabelverschraubung "7" ist für den Sensor der 2. Messstelle vorgesehen.
Sensorkabel anschließen
1. Direkter Anschluss des Sensorkabels
Sensorkabel an den Klemmenstecker des Moduls BASE2-E anschließen.
2. Bei Anschluss über M12-Stecker:
Sensorstecker mit einer vorher installierten oder werksseitig vorhandenen M12-Sen-
sorbuchse verbinden.
 30 Direkter Anschluss der Sensoren ohne zusätzliche Versorgungsspannung
6.4 Zusätzliche Eingänge und Ausgänge anschließen
WARNUNG
L
Fehlende Modulabdeckung
Berührungsschutz ist nicht gegeben, Gefahr von Stromschlägen!
‣
Nur 4AO Modul nachrüstbar auf Steckplatz 7. Sonstige Hardware darf nicht verändert
werden.
‣
Zusätzlich benötigte Schirmungen zentral im Schaltschrank über bauseitige Klemmenb-
löcke mit PE verbinden.
H 5 7 8
6
BN
WH
GN
YE
Sensor
Elektrischer Anschluss
G
A0033455
A0039629
