Liquiline Control CDC90
Endress+Hauser
5.2.5

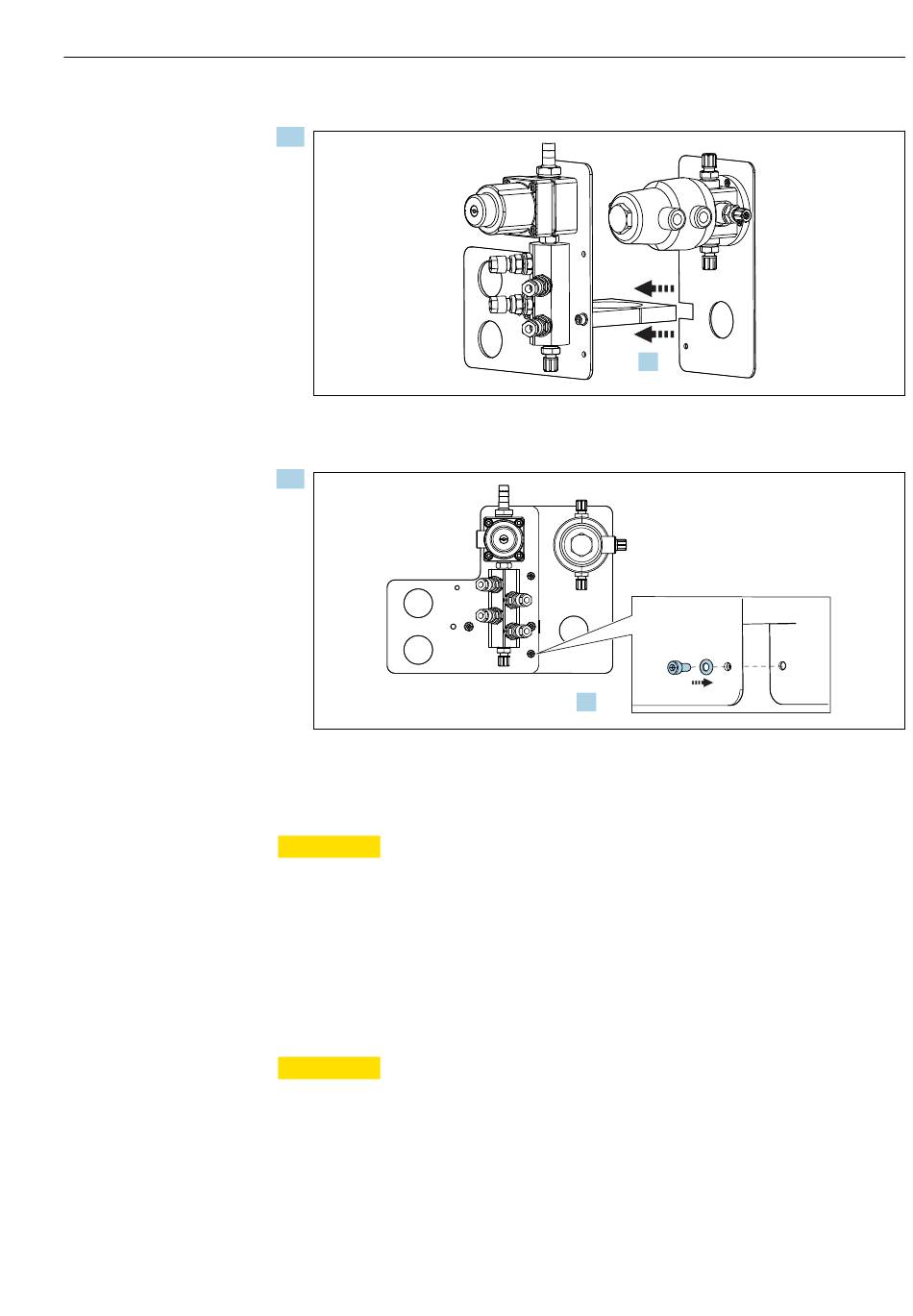

Umschaltventil für 2. Messstelle montieren
1.
Montageplatte mit dem Umschaltventil an der Halterung des Spülblocks entlang füh-
ren.
2.
Beide Teile mit den mitgelieferten Schrauben verbinden.
5.2.6
Mechanischer Anschluss
VORSICHT
L
Zu laute Pumpengeräusche
Die Geräusche der Pumpen könnten unangenehm für das Gehör werden.
‣
In der Nähe der Pumpen einen Gehörschutz tragen.
Medium und Druckluft anschließen
Verschlauchungsplan
Das System beinhaltet ein Schlauchpaket bestehend aus:
Druckluft- und Spülschläuchen
VORSICHT
L
Zu hohe Wassertemperaturen beschädigen die Spülschläuche.
Verletzungsgefahr durch austretenden Wasserdampf.
‣
Darauf achten, dass die Wassertemperatur 60°C (140 °F) nicht überschreitet.
1.
2.
Montage
A0033444
A0033445
19
