Bedienung

Die Menüstruktur des Webservers entspricht der Vor-Ort-Bedienung.
8.1.2 Feldbusse
HINWEIS
Das Gerät nutzt eine EtherCat Verbindung für die interne Kommunikation. EtherCAT
kann abhängig von der Netzwerkslast zu Ausfällen in den CDC90 IPCs führen, wenn
mehrere CDC90 Geräte im selben Netzwerk integriert sind.
‣
Um die Netzwerklast bei einer Modbus TCP Verbindung zu reduzieren, muss es eine
Trennung der Netzwerke erfolgen. Möglich ist eine physikalische mit einem Vlan-fähi-
gen Switch z. B. Layer 2 Managed Switch (VLAN Capable) oder auch eine softwaretech-
nische Trennung.
Anschluss
Folgende Kommunikationsmöglichkeiten in der CDC90 Steuereinheit stehen zur Verfü-
gung:
• Analoge Stromeingang- und Ausgänge
• Ansteuerung erfolgt über den Analogen Stromeingang (AI).
• Das Feedback geht über den Analogen Stromausgang (AO).
• Die Einstellungen sind über dem Webserver oder der Vor-Ort-Anzeige zu realisieren.
• EtherNet/IP (Adapter)
• PROFIBUS DP (Slave)
• Modbus TCP (Server)
• PROFINET (Device)
Anschluss PROFINET und PROFIBUS DP über Gateway
Gateway muss extern verbaut werden. 3 m (3.28 ft) Ethernet-Kabel ist beigelegt. Kabel
zum Prozessleitsystem muss bauseitig gestellt werden.

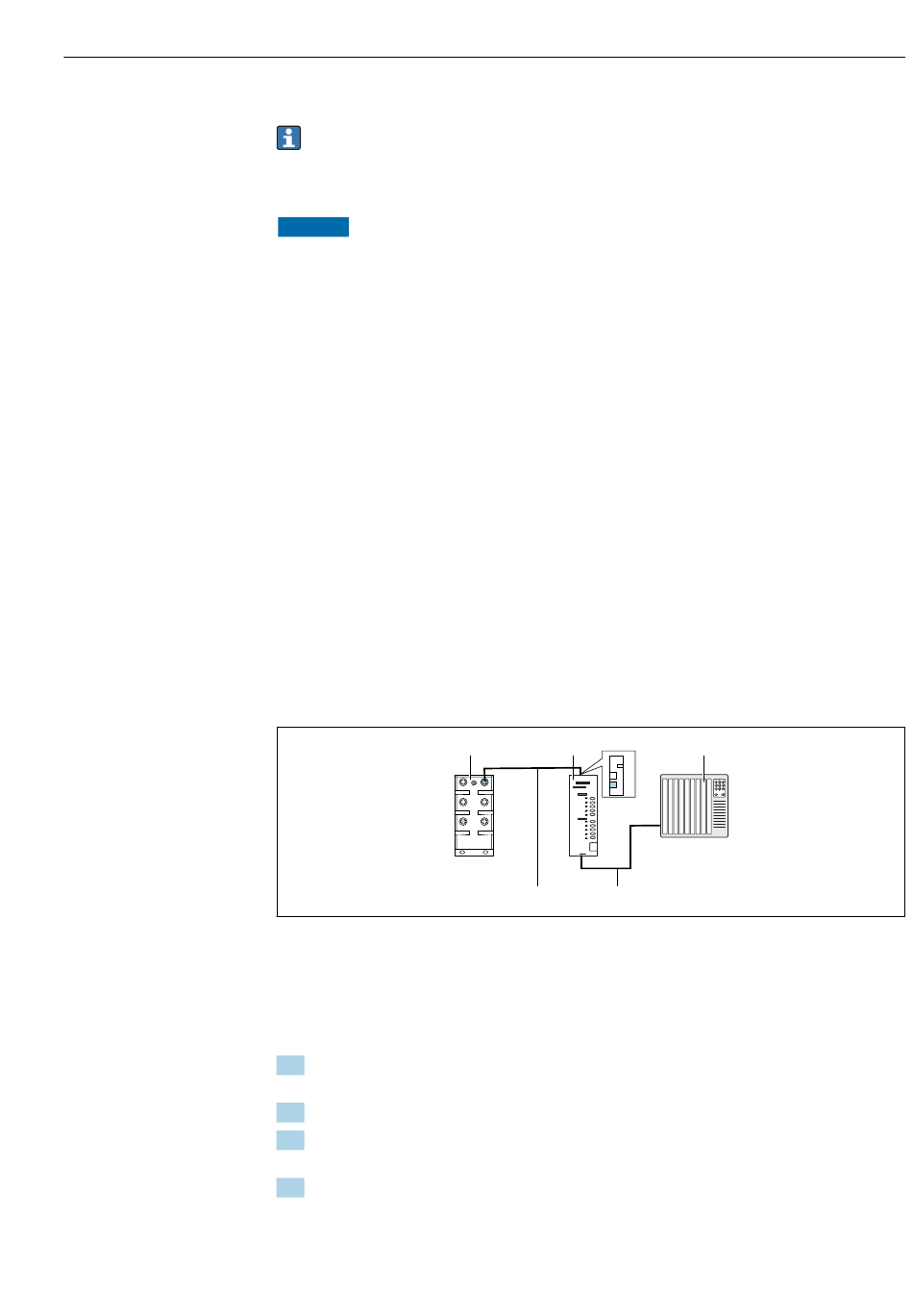

 47 Anschluss Kommunikation PROFINET und PROFIBUS DP
1 Ethernet Swicht am CDC90
2 Gateway
3 Prozessleitsystem PLS
4 Ethernet-Kabel, Kommunikation CDC90/Gateway
5 Kommunikationsverbindung Gateway/Prozessleitsystem PLS
1. Für die Verbindung zum CDC90 das Ethernet-Kabel (4) auf der Oberseite des Gate-
ways anschießen.
2. Das Endstück an das Ethernet Switch (1) anschließen.
3. Für die Verbindung zum PLS, das Kabel für die Kommunikation (5) auf der Unterseite
des Gateways anschließen.
4. Das Endstück an das PLS (3) anschließen.
2
1
4 5
Systemintegration
3
A0044818
