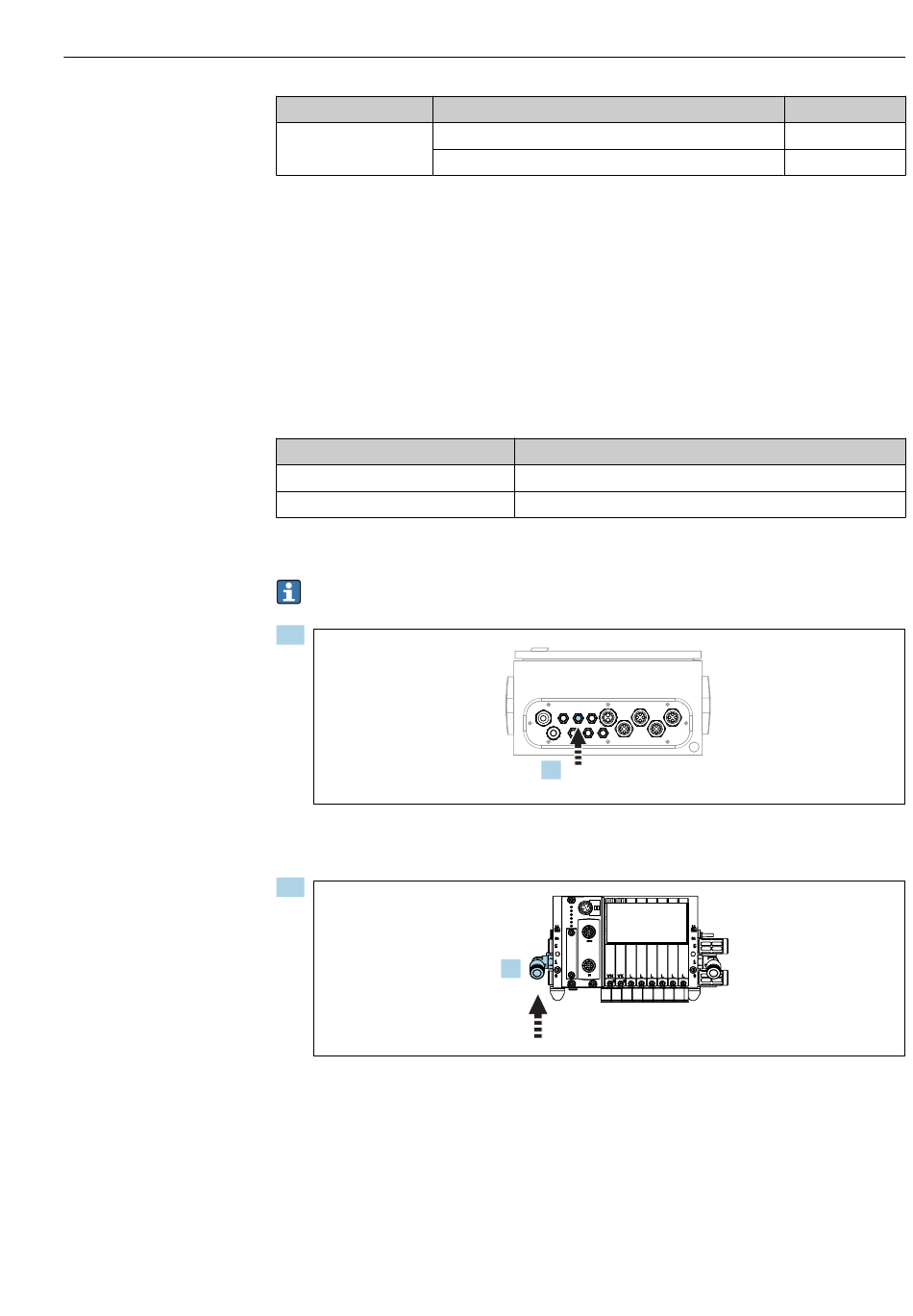

Druckluftversorgung anschließen
Druckluftversorgung
Folgende Punkte beim Anschluss beachten:
• Die Druckluftleitung ist bauseitig zu stellen.
• Druckluft beträgt 4...6 bar (58...87 psi).
• Der optimale Betriebsdruckluft liegt bei 6 bar (87 psi)
• Die Luft muss gefiltert (50 μm), öl- und kondensatfrei sein.
• Der Innendurchmesser muss mindestens 6 mm (0.24 in) betragen.
• Der Außendurchmesser muss mindestens 8 mm (0.31 in) betragen.
Schlauchspezifikation
Schlauch
Wasseranschluss über Schlauchtülle
Druckluft
Anschluss in der pneumatischen Steuereinheit
Die Verschlauchung für die interne Druckluftversorgung in der pneumatischen Steuer-
einheit, ist von Werk aus schon angeschlossen.
1.
Den Schlauch für die externe Druckluftversorgung in die vorgesehene Kabelver-
schraubung der pneumatischen Steuereinheit führen.
2.
Den Schlauch für die Druckluftversorgung an die Versorgung der Pilotventilinsel
anschließen.
Größe
Für Wasserschlauch mit Innendurchmesser 12 mm (0.47 in)
D 6/8 mm (0.24/0.31 in)
1.
2.
Montage
Schlauchnummern
