Systemintegration
54

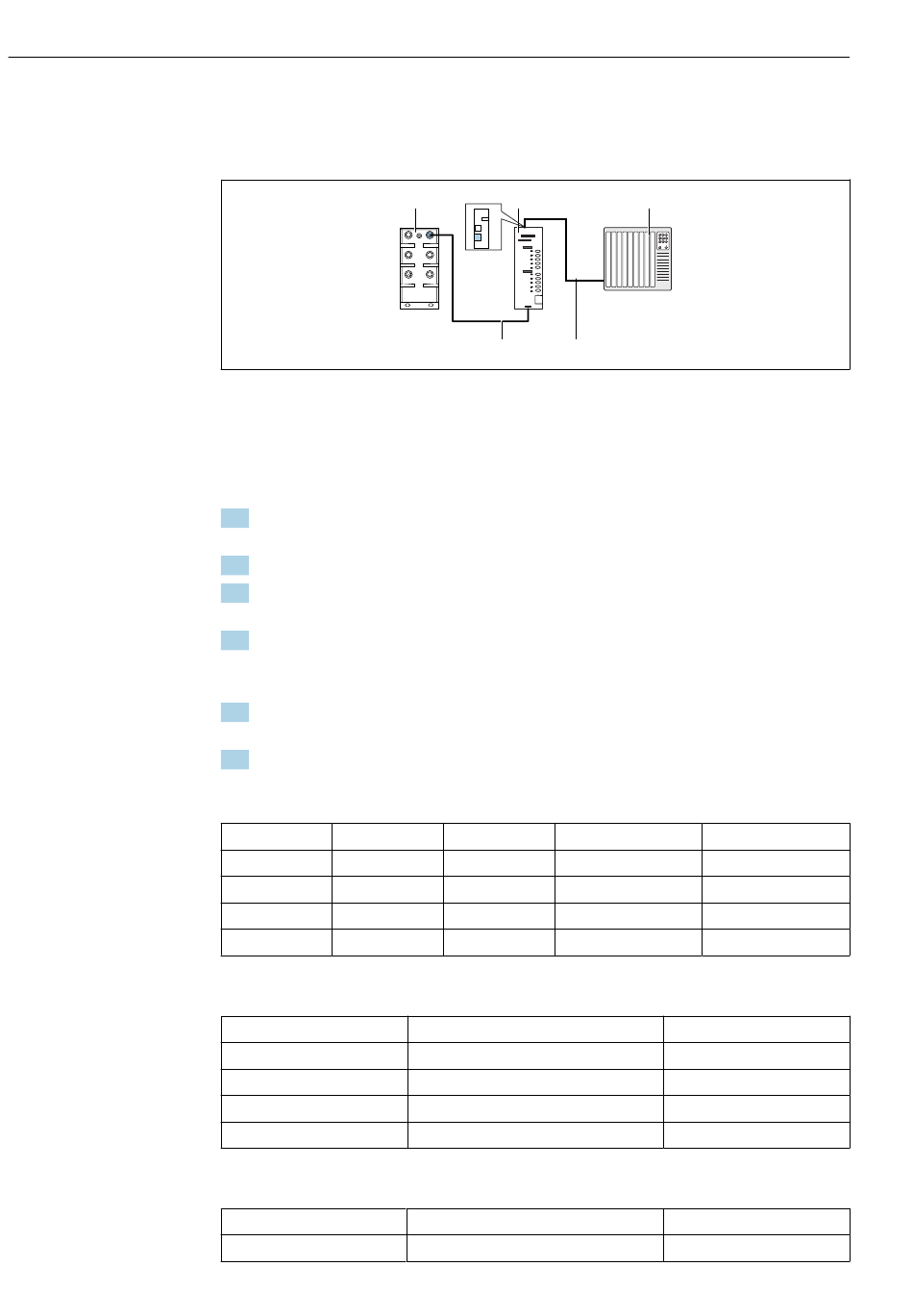

Anschluss EtherNet/IP über Gateway
Gateway muss extern verbaut werden. 3 m (3.28 ft) Ethernet-Kabel ist beigelegt. Kabel
zum Prozessleitsystem muss bauseitig gestellt werden.
 48 Anschluss Kommunikation EtherNet/IP
1 Ethernet Switch am CDC90
2 Gateway
3 Prozessleitsystem PLS
4 Ethernet-Kabel, Kommunikation CDC90/Gateway
5 Kommunikationsverbindung Gateway/Prozessleitsystem PLS
1. Für die Verbindung zum CDC90 das Ethernet-Kabel (4) an der Unterseite des Gate-
ways anschießen.
2. Das Endstück an das Ethernet Switch (1) anschließen.
3. Für die Verbindung zum PLS, das Kabel für die Kommunikation (5) an der Oberseite
des Gateways anschließen.
4. Das Endstück an das PLS (3) anschließen.
Anschluss Modbus TCP an Ethernet Switch
1. Für die Verbindung zum CDC90 das Ethernetkabel an den Ethernet Switch anschie-
ßen.
2. Das Endstück an das PLS anschließen.
Belegung Ethernet Kabel
RJ45 Stand. Kabel
1 Orange
2 Orange/White
3 Green
4 Green/White
Belegung M12 Anschluss
M12
1
2
3
4
Belegung RJ45 auf M12 Anschluss
RJ45
1
2
1
4 5
Ind. Kabel
TxD- Orange
TxD+ Yellow
RxD- Blue
RxD+ White
Yellow
White
Orange
Blue
Yellow
Liquiline Control CDC90
3
M12
3
1
4
2
M12
1
2
3
4
M12
1
