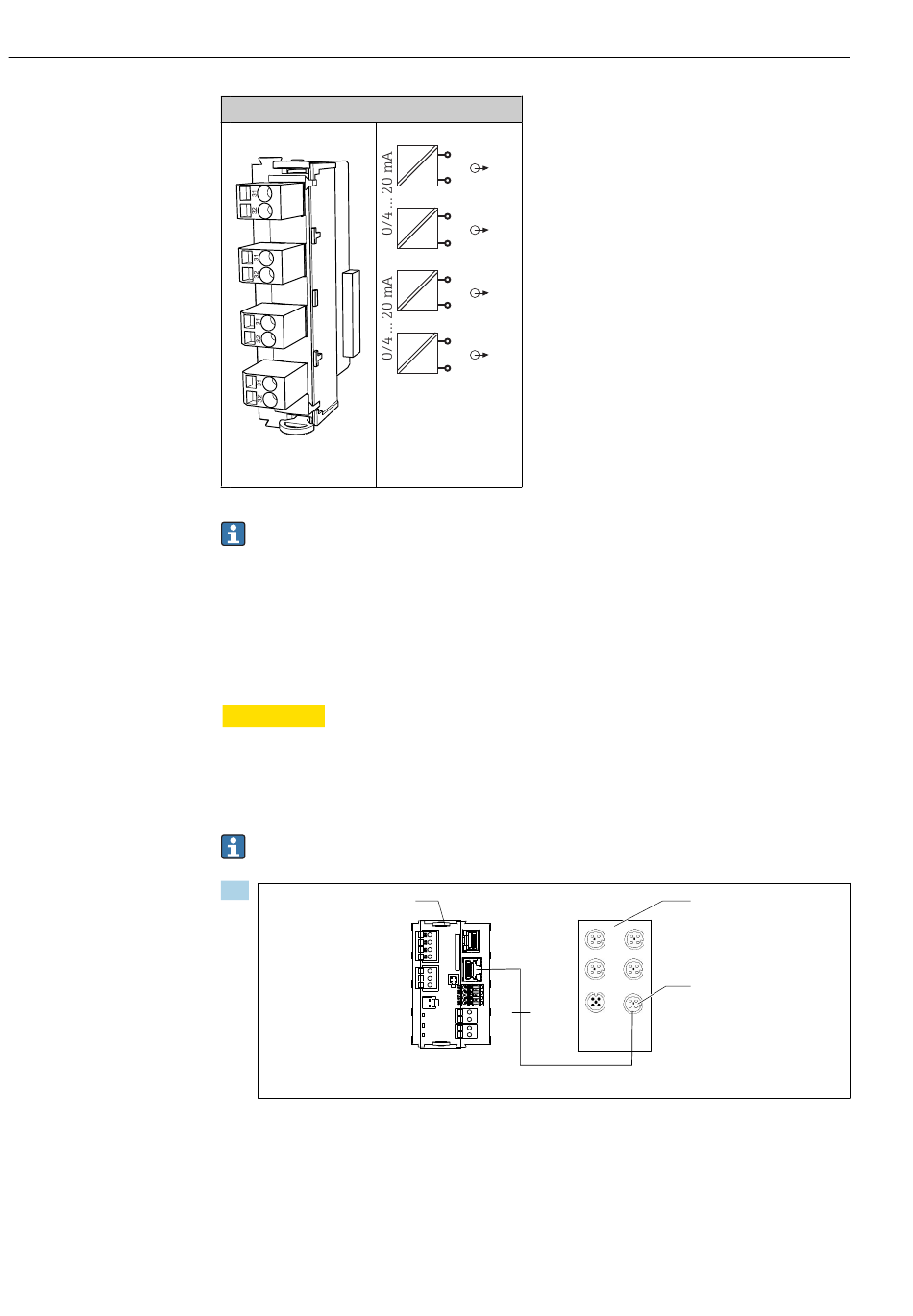

Elektrischer Anschluss
38
4AO (optional)
35
Modul
36
Übertragung der Messwerte (frei belegbar) von der Messstelle zum Leitsystem.
6.5
Digitale Kommunikation anschließen
6.5.1
Ethernet anschließen
VORSICHT
L
Stromschlag!
‣
Die Isolierung gegenüber auftretenden gefährlichen Spannungen muss von den ange-
schlossenen externen Geräten gewährleistet werden.
Kommunikationskabel Ethernet Switch in die CDC90 Steuereinheit anschließen
Die Kommunikation zwischen der CDC90 Steuereinheit und dem Ethernet Switch ist
schon von Werk aus verdrahtet.
1.
1
Ethernet Switch
2
Ethernet-Anschluss
3
BASE2-E Modul
In der CDC90 Steuereinheit das Ethernet-Adapterkabel W19 am Ethernet-Anschluss
des BASE2-E Moduls (3) anschließen.
31
+
1
32
–
31
+
2
32
–
31
+
3
32
–
31
+
4
32
–
Anschlussplan
3
W19
W24
Liquiline Control CDC90
1
2
A0033466
Endress+Hauser
