Montage (Mechanisch); Wandmontage - Prominent Dulcometer Montage- Und Betriebsanleitung

Montage und Installation
4.2

Montage (mechanisch)

Der DULCOMETER ®
sich für die Montage an eine Wand, ein Rohr
oder eine Schalttafel.
Montagematerial (im Lieferumfang enthalten):
Bezeichnung
Wand-/Rohrhalterung
Halbrundkopfschrauben 5x45 mm
Unterlegscheibe 5.3
Dübel Ø 8 mm, Kunststoff
18
Compact Regler eignet
Anzahl
1
2
2
2
4.2.1

Wandmontage

Montieren (mechanisch)
2
1

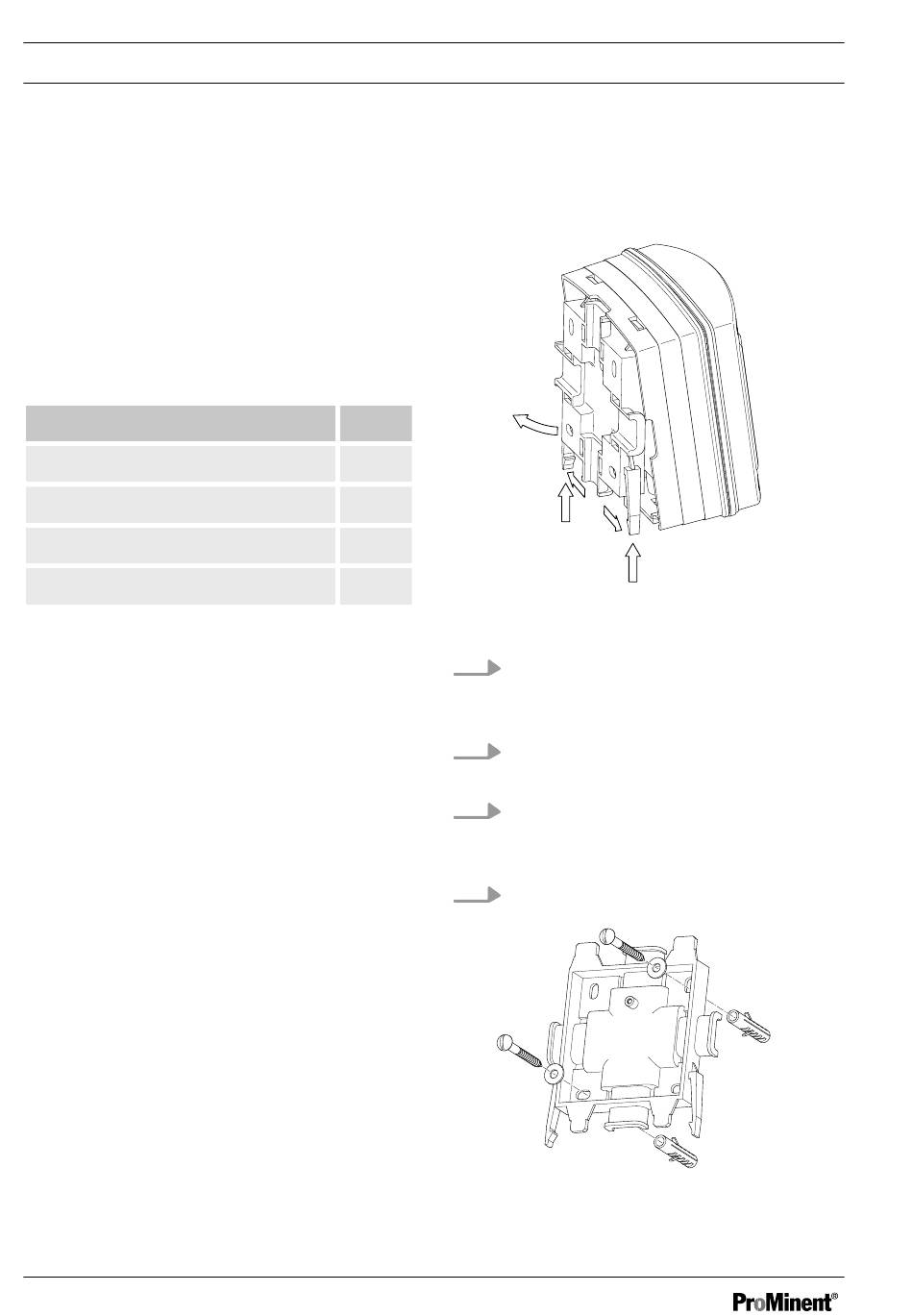

Abb. 3: Wand-/Rohrhalterung abbauen
1.
Wand-/Rohrhalterung abbauen. Die
beiden Schnapphaken (1) nach außen
ziehen und nach oben drücken
2.
Die Wand-/Rohrhalterung wegklappen
(2) und nach unten herausziehen
3.
Zwei Bohrlöcher diagonal zueinander
anzeichnen, dabei die Wand-/Rohrhalte‐
rung als Bohrschablone verwenden
4.
Löcher bohren: Ø 8 mm, t = 50 mm
Abb. 4: Wand-/Rohrhalterung mit Unterleg‐
scheiben anschrauben
A0273
A0274
