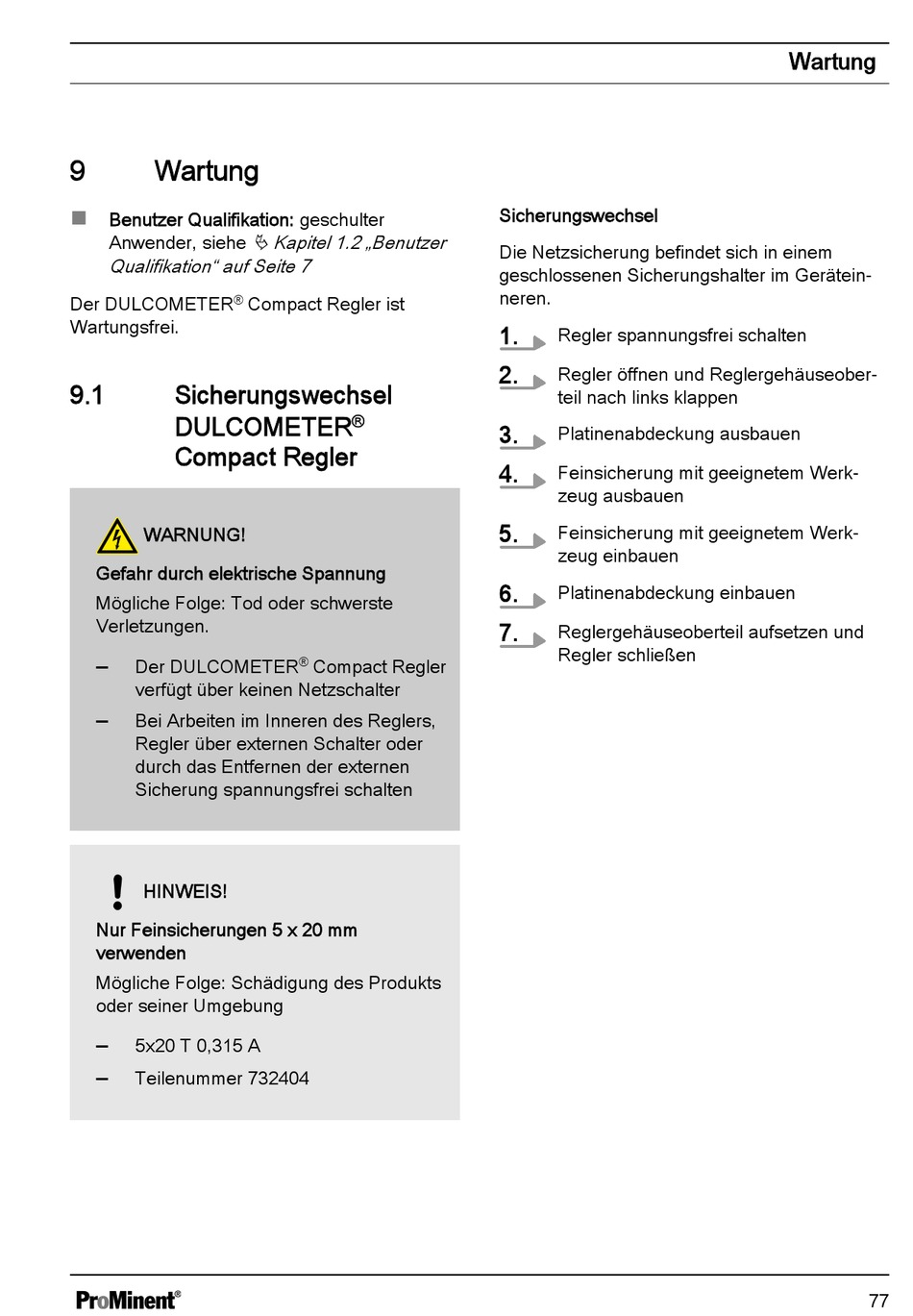

Wartung; Sicherungswechsel Dulcometer Compact Regler - Prominent Dulcometer Montage- Und Betriebsanleitung

9

Wartung

n
Benutzer Qualifikation: geschulter
Anwender, siehe
Qualifikation" auf Seite 7
Der DULCOMETER
®
Wartungsfrei.
9.1 Sicherungswechsel
DULCOMETER
Compact Regler
WARNUNG!
Gefahr durch elektrische Spannung
Mögliche Folge: Tod oder schwerste
Verletzungen.
–
Der DULCOMETER
verfügt über keinen Netzschalter
–
Bei Arbeiten im Inneren des Reglers,
Regler über externen Schalter oder
durch das Entfernen der externen
Sicherung spannungsfrei schalten
HINWEIS!
Nur Feinsicherungen 5 x 20 mm
verwenden
Mögliche Folge: Schädigung des Produkts
oder seiner Umgebung
–
5x20 T 0,315 A
–
Teilenummer 732404
Ä Kapitel 1.2 „Benutzer
Compact Regler ist
®
® Compact Regler
Sicherungswechsel
Die Netzsicherung befindet sich in einem
geschlossenen Sicherungshalter im Gerätein‐
neren.
1.
Regler spannungsfrei schalten
2.
Regler öffnen und Reglergehäuseober‐
teil nach links klappen
3.
Platinenabdeckung ausbauen
4.
Feinsicherung mit geeignetem Werk‐
zeug ausbauen
5.
Feinsicherung mit geeignetem Werk‐
zeug einbauen
6.
Platinenabdeckung einbauen
7.
Reglergehäuseoberteil aufsetzen und
Regler schließen
Wartung
77
