Montage und Installation
DULCOMETER ® Compact Regler in Schalttafelausschnitt einbauen
HINWEIS!
Sockel des Flachbandkabels
Der Sockel des Flachbandkabels ist fest auf der Platine verlötet. Der Sockel kann nicht demon‐
tiert werden. Zum Lösen des Flachbandkabels muss die Verriegelung (1) des Sockels geöffnet
werden, siehe Abb. 8

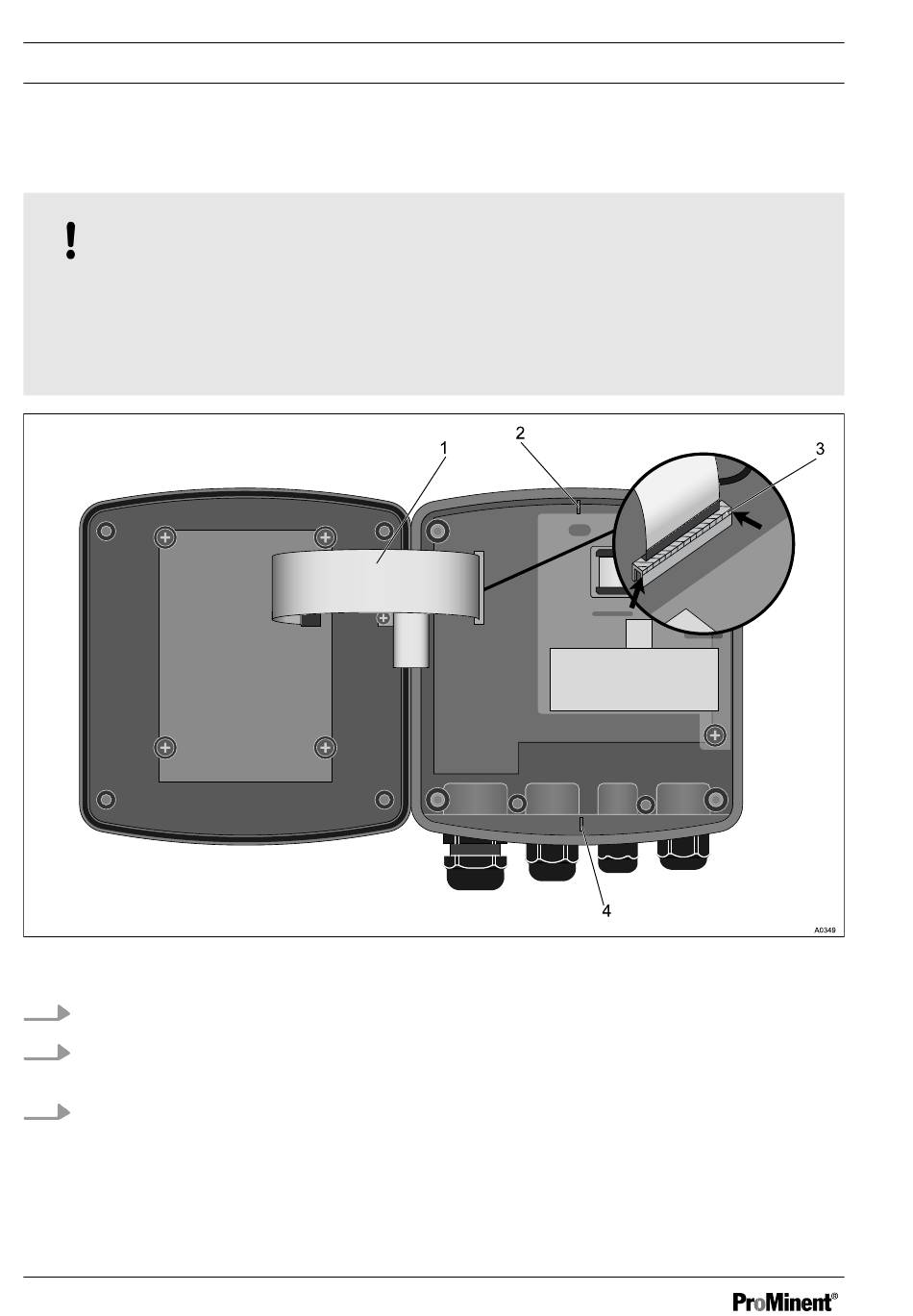

Abb. 8: Flachbandkabel lösen
1.
Vier Schrauben lösen und DULCOMETER
2.
Öffnen Sie die Verriegelung (3) links und rechts (Pfeile) am Sockel und ziehen Sie das Flach‐
bandkabel (1) aus dem Sockel
3.
Brechen Sie mit einer Zange die Nasen (2 und 4) ab. Diese werden beim Schalttafeleinbau
nicht benötigt
24
® Compact Regler öffnen
