Montage und Installation

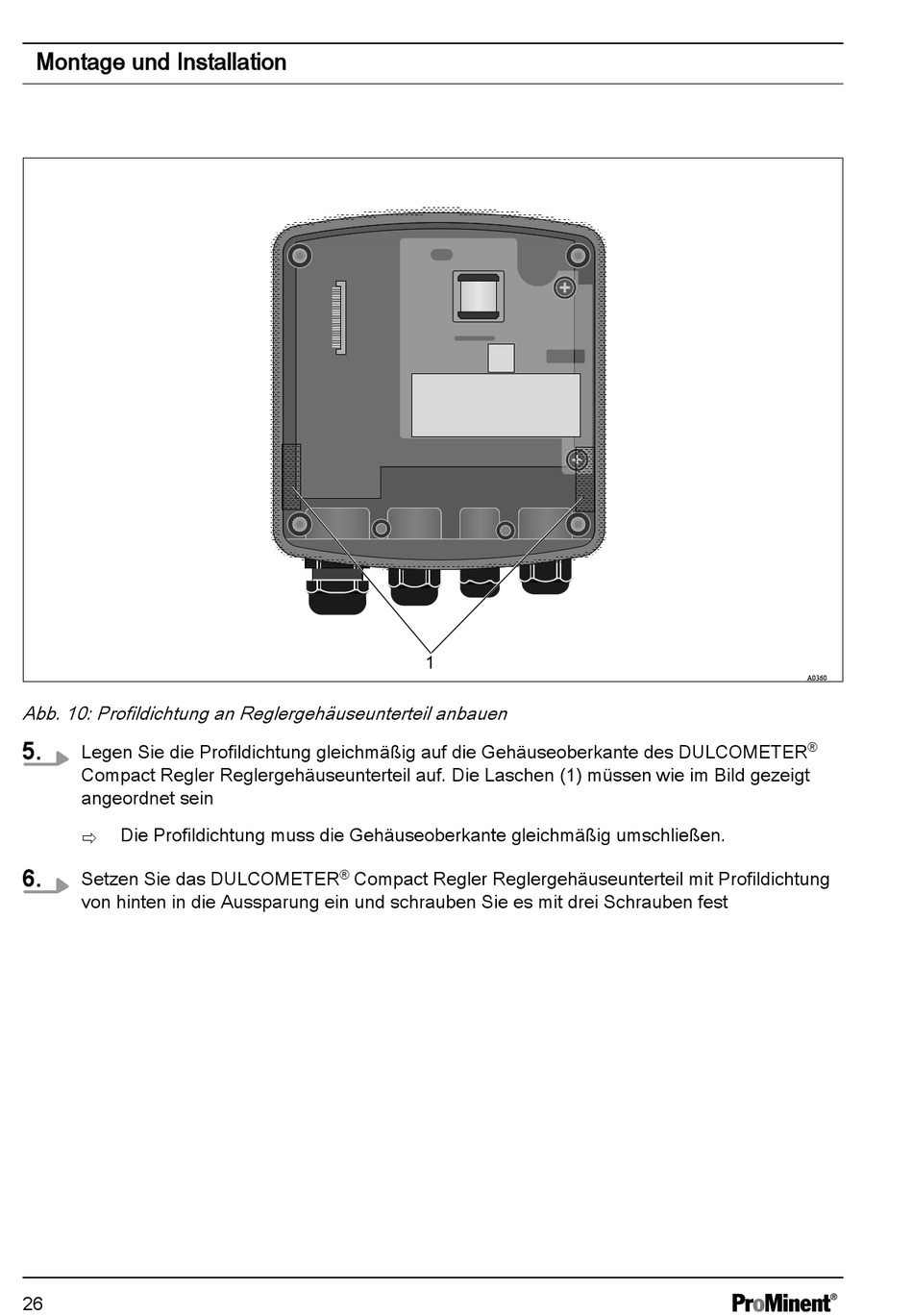

Abb. 10: Profildichtung an Reglergehäuseunterteil anbauen

Legen Sie die Profildichtung gleichmäßig auf die Gehäuseoberkante des DULCOMETER

Compact Regler Reglergehäuseunterteil auf. Die Laschen (1) müssen wie im Bild gezeigt

angeordnet sein

Die Profildichtung muss die Gehäuseoberkante gleichmäßig umschließen.

Setzen Sie das DULCOMETER

von hinten in die Aussparung ein und schrauben Sie es mit drei Schrauben fest

Compact Regler Reglergehäuseunterteil mit Profildichtung

A0360
