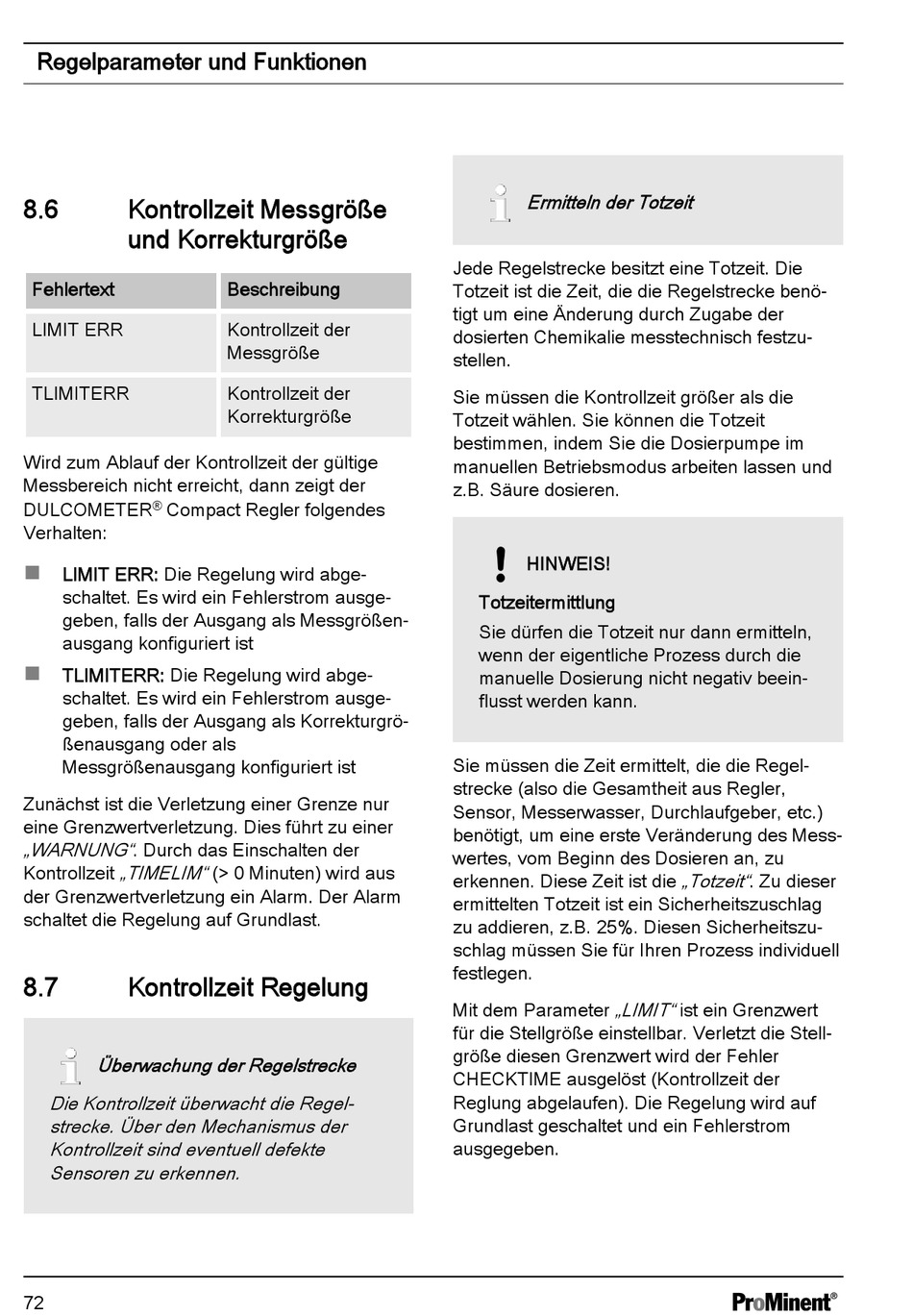

Regelparameter und Funktionen
8.6 Kontrollzeit Messgröße
und Korrekturgröße
Fehlertext
LIMIT ERR
TLIMITERR
Wird zum Ablauf der Kontrollzeit der gültige
Messbereich nicht erreicht, dann zeigt der
DULCOMETER ® Compact Regler folgendes
Verhalten:
n
LIMIT ERR: Die Regelung wird abge‐
schaltet. Es wird ein Fehlerstrom ausge‐
geben, falls der Ausgang als Messgrößen‐
ausgang konfiguriert ist
n
TLIMITERR: Die Regelung wird abge‐
schaltet. Es wird ein Fehlerstrom ausge‐
geben, falls der Ausgang als Korrekturgrö‐
ßenausgang oder als
Messgrößenausgang konfiguriert ist
Zunächst ist die Verletzung einer Grenze nur
eine Grenzwertverletzung. Dies führt zu einer
„WARNUNG" . Durch das Einschalten der
„TIMELIM" (> 0 Minuten) wird aus
Kontrollzeit
der Grenzwertverletzung ein Alarm. Der Alarm
schaltet die Regelung auf Grundlast.
8.7

Kontrollzeit Regelung

Überwachung der Regelstrecke
Die Kontrollzeit überwacht die Regel‐
strecke. Über den Mechanismus der
Kontrollzeit sind eventuell defekte
Sensoren zu erkennen.
72
Beschreibung
Kontrollzeit der
Messgröße
Kontrollzeit der
Korrekturgröße
Ermitteln der Totzeit
Jede Regelstrecke besitzt eine Totzeit. Die
Totzeit ist die Zeit, die die Regelstrecke benö‐
tigt um eine Änderung durch Zugabe der
dosierten Chemikalie messtechnisch festzu‐
stellen.
Sie müssen die Kontrollzeit größer als die
Totzeit wählen. Sie können die Totzeit
bestimmen, indem Sie die Dosierpumpe im
manuellen Betriebsmodus arbeiten lassen und
z.B. Säure dosieren.
HINWEIS!
Totzeitermittlung
Sie dürfen die Totzeit nur dann ermitteln,
wenn der eigentliche Prozess durch die
manuelle Dosierung nicht negativ beein‐
flusst werden kann.
Sie müssen die Zeit ermittelt, die die Regel‐
strecke (also die Gesamtheit aus Regler,
Sensor, Messerwasser, Durchlaufgeber, etc.)
benötigt, um eine erste Veränderung des Mess‐
wertes, vom Beginn des Dosieren an, zu
erkennen. Diese Zeit ist die
ermittelten Totzeit ist ein Sicherheitszuschlag
zu addieren, z.B. 25%. Diesen Sicherheitszu‐
schlag müssen Sie für Ihren Prozess individuell
festlegen.
„LIMIT" ist ein Grenzwert
Mit dem Parameter
für die Stellgröße einstellbar. Verletzt die Stell‐
größe diesen Grenzwert wird der Fehler
CHECKTIME ausgelöst (Kontrollzeit der
Reglung abgelaufen). Die Regelung wird auf
Grundlast geschaltet und ein Fehlerstrom
ausgegeben.
„Totzeit" . Zu dieser
