5.
Wand-/Rohrhalterung mit Unterleg‐
scheiben anschrauben
6.
Den DULCOMETER
oben in die Wand-/Rohrhalterung
einhängen und mit leichtem Druck unten
gegen die Wand-/Rohrhalterung
drücken. Dann nach oben drücken bis
der DULCOMETER
hörbar einrastet
® Compact Regler
Compact Regler
®
Montage und Installation
4.2.2

Rohrmontage

Montieren (mechanisch)
Rohrdurchmesser
Rohrdurchmesser: 25 mm bis 60 mm.
2
1

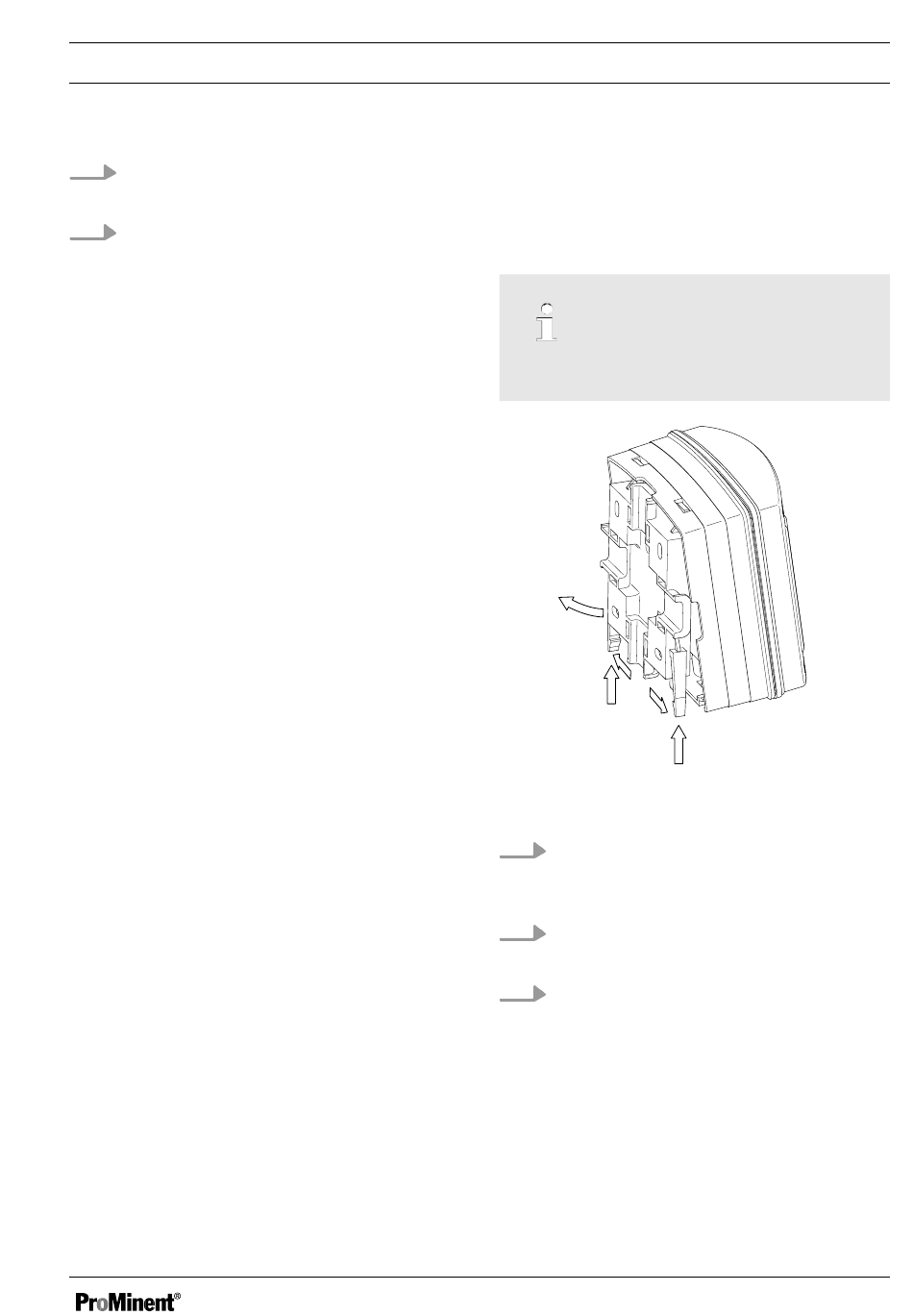

Abb. 5: Wand-/Rohrhalterung abbauen
1.
Wand-/Rohrhalterung abbauen. Die
beiden Schnapphaken (1) nach außen
ziehen und nach oben drücken
2.
Die Wand-/Rohrhalterung wegklappen
(2) und nach unten herausziehen
3.
Wand-/Rohrhalterung mit Kabelbindern
(oder Rohrschellen) am Rohr befestigen
A0273
