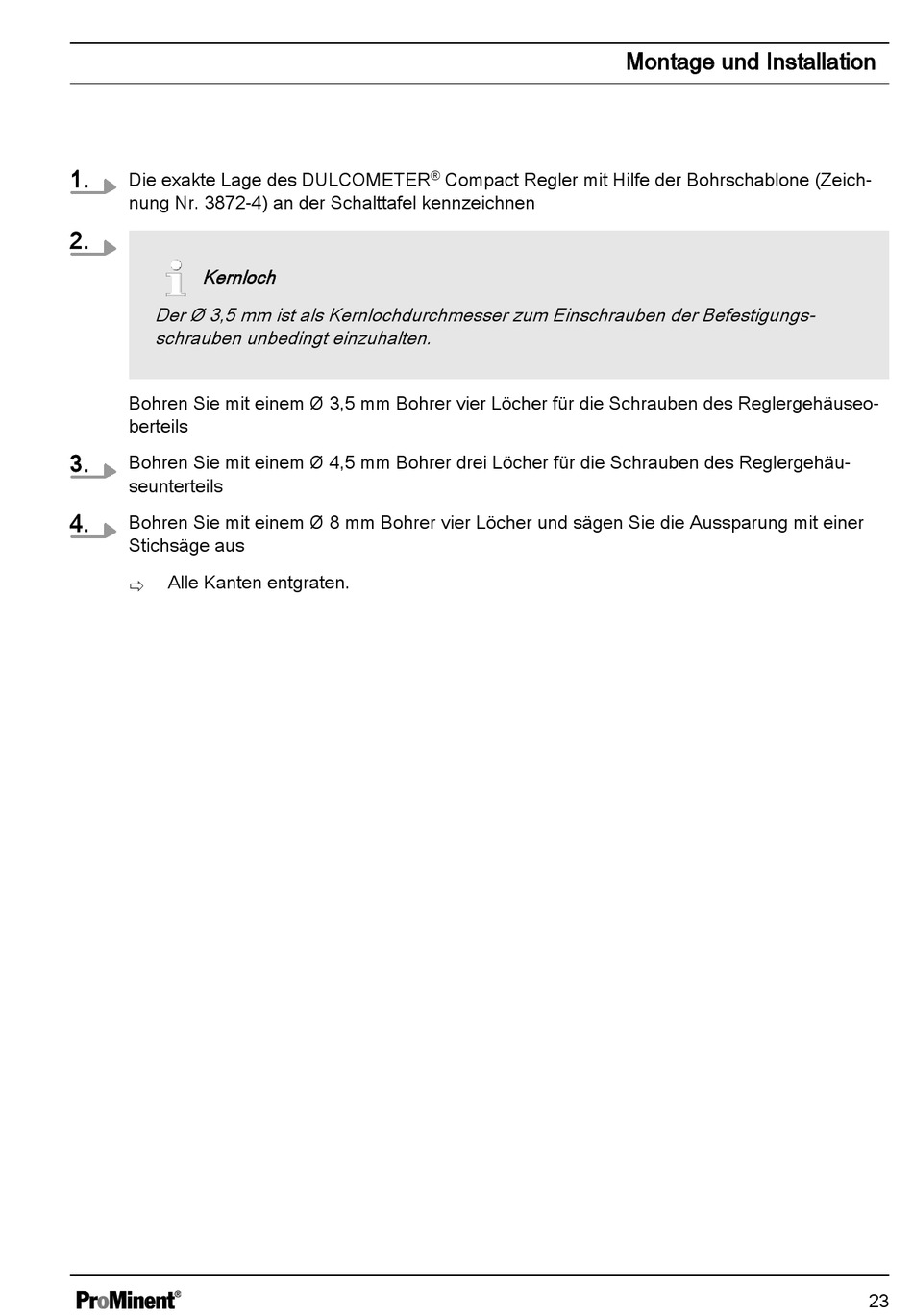

ProMinent DULCOMETER Montage- Und Betriebsanleitung Seite 23

1.
Die exakte Lage des DULCOMETER
nung Nr. 3872-4) an der Schalttafel kennzeichnen
2.
Kernloch
Der Ø 3,5 mm ist als Kernlochdurchmesser zum Einschrauben der Befestigungs‐
schrauben unbedingt einzuhalten.
Bohren Sie mit einem Ø 3,5 mm Bohrer vier Löcher für die Schrauben des Reglergehäuseo‐
berteils
3.
Bohren Sie mit einem Ø 4,5 mm Bohrer drei Löcher für die Schrauben des Reglergehäu‐
seunterteils
4.
Bohren Sie mit einem Ø 8 mm Bohrer vier Löcher und sägen Sie die Aussparung mit einer
Stichsäge aus
Alle Kanten entgraten.
ð
® Compact Regler mit Hilfe der Bohrschablone (Zeich‐
