Montage und Installation
4.3.1 Leiterquerschnitte und Aderendhülsen
ohne Aderendhülse
Aderendhülse ohne
Isolation
Aderendhülse mit
Isolation
4.3.2

Installation Koaxialkabel an Schirmklemme XE1

VORSICHT!
Maximale Länge des Koaxialkabels 10 m
Verfälschter Messwert durch ein zu langes Koaxialkabel
Mögliche Folge: Leichte oder geringfügige Verletzungen. Sachbeschädigung.
Bei der Verwendung von Redox- oder pH-Sensoren darf die maximale Länge des Koaxialka‐
bels 10 m nicht überschreiten. Das Messsignal kann sonst durch Störeinflüsse verfälscht
werden.
Konfektionierung Koaxialkabel zum Anschluss an DCC
oder vorkonfektioniert in den Varianten

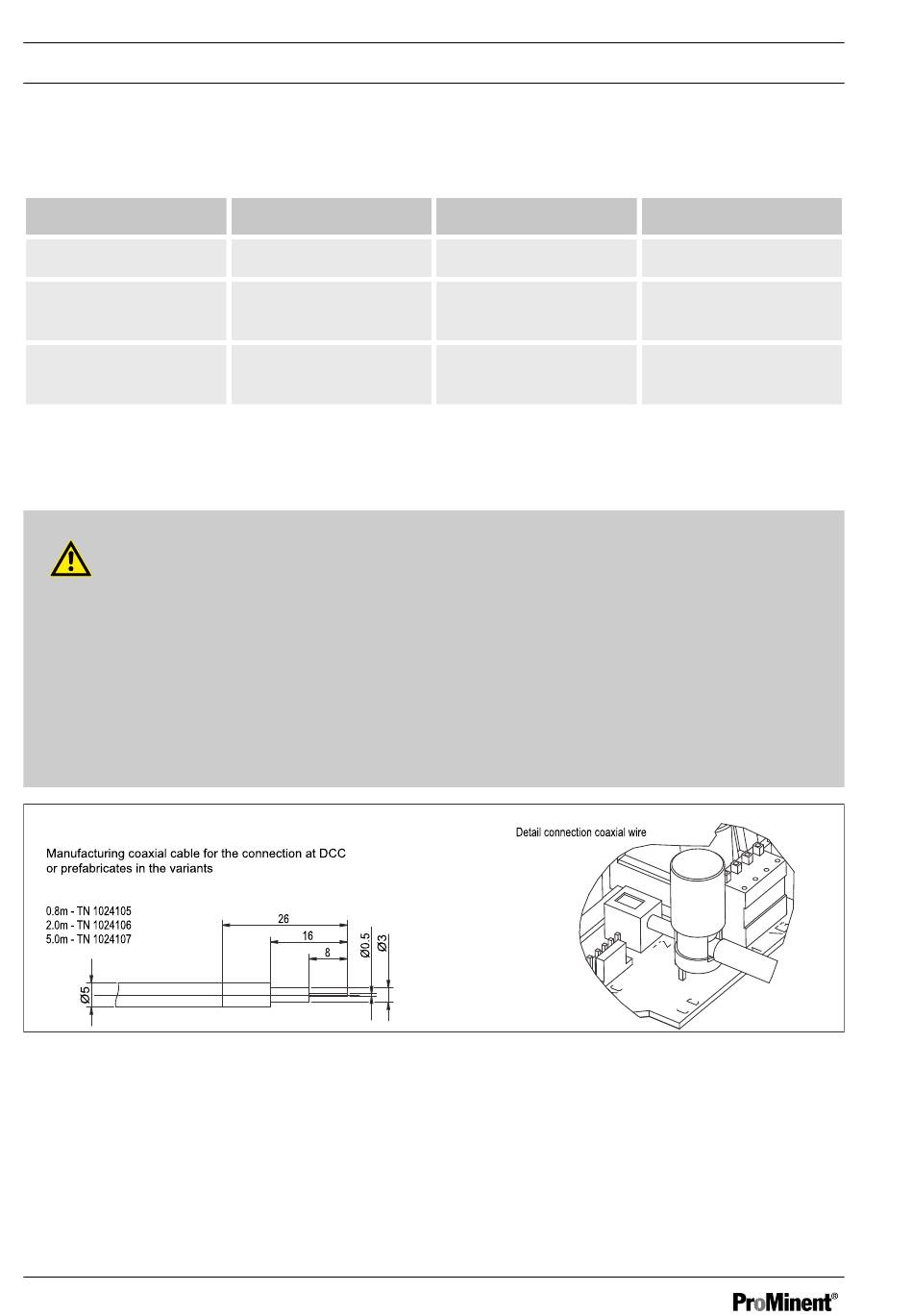

Abb. 13: Installation Koaxialkabel an Schirmklemme XE1
Bei der Installation des Koaxialkabels für die Schirmklemme XE 1 sind die Abmaße für das Abiso‐
lieren des Koaxialkabels einzuhalten. Die Schirmklemme wird
30
minimaler Querschnitt
0,25 mm 2
0,20 mm 2
0,20 mm
2
maximaler Querschnitt
1,5 mm 2
1,0 mm 2
1,0 mm
2
Detail Anschluss Koaxialkabel
„handfest" angezogen.
Abisolierlänge
8 - 9 mm
10 - 11 mm
