4.3.3

Installieren (elektrisch)

Die Kabel müssen zur Zugentlastung
bauseits in einem Kabelkanal geführt
werden
1.
Lösen Sie die vier Gehäuseschrauben
2.
Heben Sie das Reglergehäuseoberteil
etwas nach vorne an und klappen Sie
es nach links

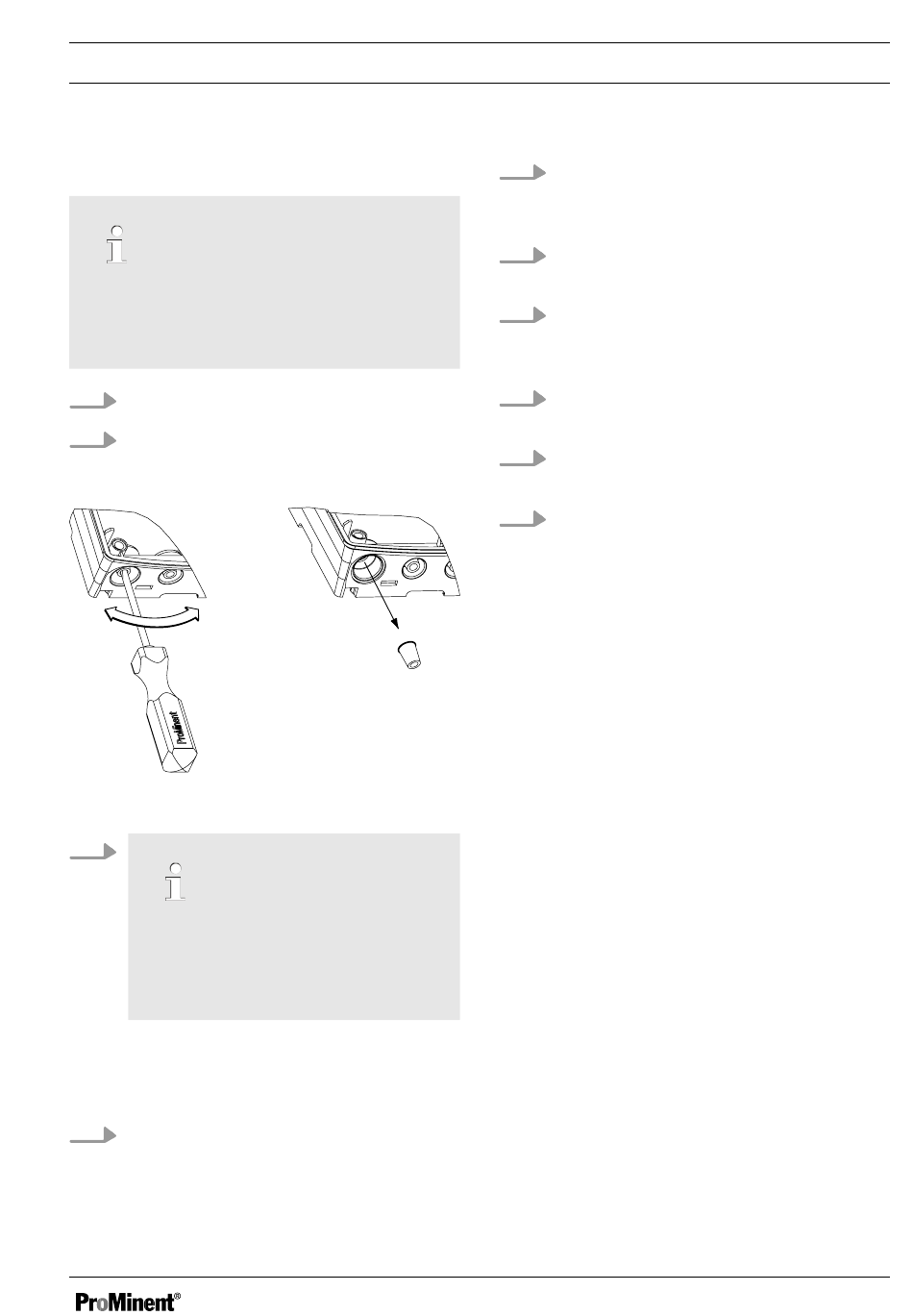

Abb. 16: Gewindebohrungen ausbrechen
3.
Große Verschraubung (M 20 x 1,5)
Kleine Verschraubungen (M 16 x
1,5)
Brechen Sie so viele Gewindeboh‐
rungen an der Unterseite des Reglerge‐
häuseunterteils aus wie Sie benötigen
4.
Schrauben Sie die benötigten
Verschraubungen ein und ziehen Sie
diese fest
5.
Setzen Sie die Reduziereinsätze
entsprechend der verwendeten Kabel‐
querschnitte in die Verschraubungen ein
6.
Führen Sie die Kabel in die Verschrau‐
bungen ein
7.
Ziehen Sie die Klemmmuttern der
Verschraubungen so fest an, dass diese
dicht sind
8.
Klappen Sie das Reglergehäuseoberteil
auf das Reglergehäuseunterteil
9.
Ziehen Sie die Gehäuseschrauben
handfest an
10.
Prüfen Sie nun nochmals den Sitz der
Dichtung. Nur wenn die Montage korrekt
ist, wird die Schutzart IP 67 (Wand-/
Rohrmontage) bzw. IP 54 (Schalttafel‐
montage) erreicht
A0272
