Betriebsanleitung | MK 8-00 | MK 16-00 | MK 8-06 | MK 16-06
2.2.

Montage im 19"-Rack

Hinweis: Bei 19-Zoll-Rack Montage muss mindestens einen Freiraum von 5 cm vor und hinter dem Gerät
gegeben sein.
èDemontieren Sie die Wandhalterung vom Gehäuse der Kompakt-Kopfstelle.

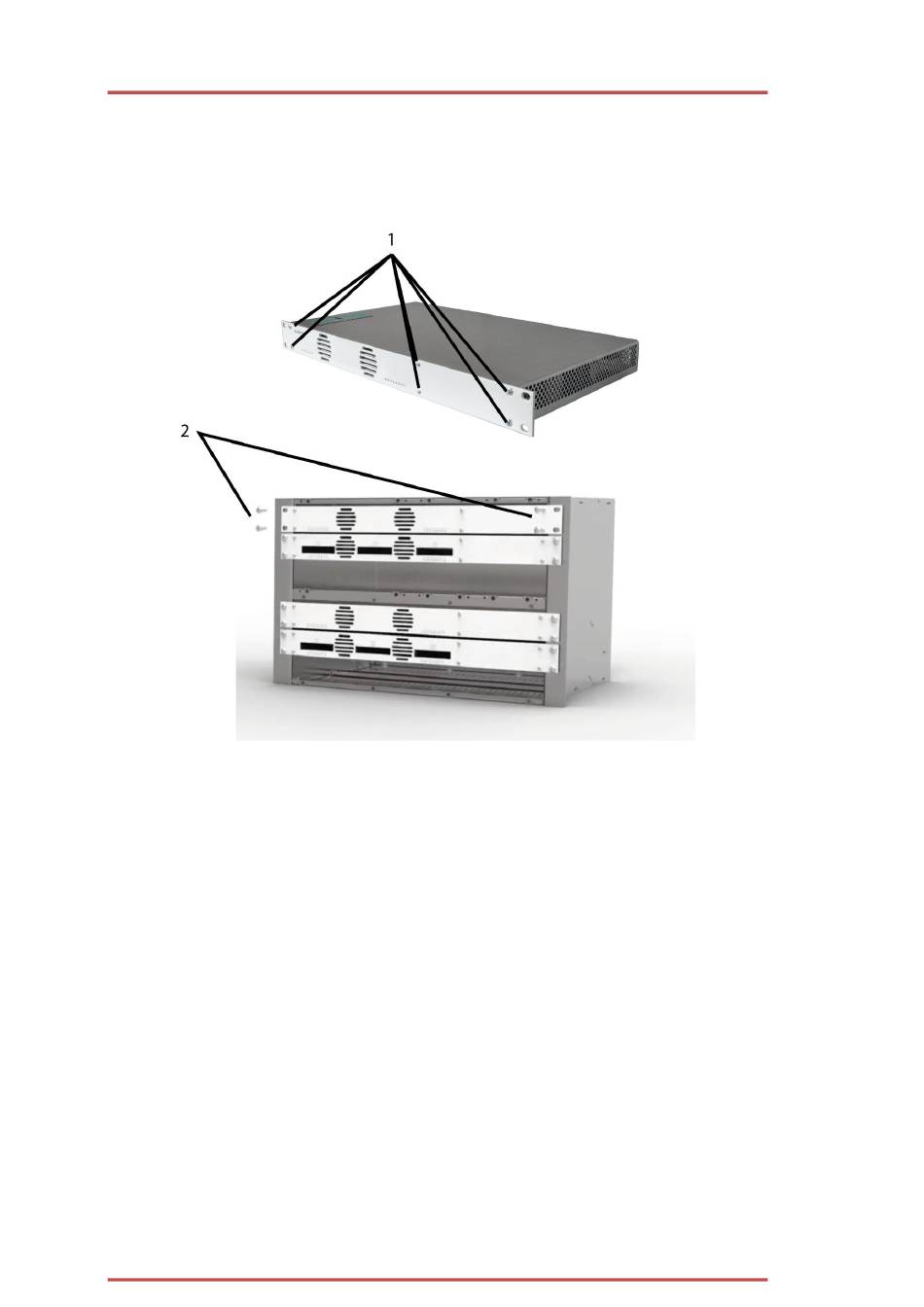

èMontieren Sie die Frontplatte MKZ 1-00 auf die MK 8/16 (1).
èSchieben Sie die Kompakt-Kopstelle in das 19" Rack.
èSchrauben Sie die Kompakt-Kopstelle mit vier Schrauben fest (2).
èInstallieren Sie das Gerät gemäß den Sicherheitsbestimmungen der Norm EN 60728-11.
2.3.

Potentialausgleich

èDie Kopfstelle muss gemäß EN 60728-11 am Potentialausgleich angeschlossen werden. Verwenden Sie den
Potenzialausgleichsanschluss am Gerät (siehe 3 auf Seite 9)..
èUm den Außenleiter der Koaxialkabel am Potentialausgleich anzuschließen, verwenden Sie z. B.QEW
Erdungswinkel oder CFA 7-01 Erdungsblöcke am Eingang und Ausgang.
2.4.

Spannungsversorgung

Die Kopfstelle verfügt über ein eingebautes Netzteil. Schließen Sie die Kopfstelle mit Hilfe des beiliegenden
Netzkabels an einer Steckdose an (siehe 1 auf Seite 9).
