Anpassung des dynamischen Zooms

Das Symbol des Zoom-Werkzeugs, Abbildung 5.4.5, öffnet das Werkzeug „Zoom Adjustment"
(Zoomeinstellung). Nach dem Öffnen dieses Werkzeugs kann der Benutzer die Zoomstufe über
den Schieberegler anpassen oder auf die Schaltflächen Fit to Specimen (An Probe anpassen),
Fit to Screen (An Bildschirm anpassen) oder Zoom 1.0x (Zoom 1,0x) (volle Auflösung) klicken.
Siehe Abbildung 5.4.6. Wenn das Bild vergrößert wurde, ist ein Verschieben erforderlich, um
durch das Bild zu navigieren. In der oberen linken Ecke des Bildschirms erscheint ein
Miniaturansichtsfenster, siehe Abbildung 5.4.7 unten. Klicken und halten Sie die linke
Maustaste über dem Bild und bewegen Sie die Maus, um das Bild im Hauptbildschirm zu
bewegen.
Beachten Sie, dass diese Funktion traditionell auch als „Pan View" und/oder „Pan and Scan"
bezeichnet wird.
Die Schaltfläche Fit to Specimen (An Probe anpassen)
versucht, die Probe zu erfassen und zu vergrößern, um
sicherzustellen, dass die Probe im vollen Sichtfeld ist. Wenn
eine Probe nicht erkannt wird, wechselt das System in den
vorherigen Modus (entweder „Fit to Screen" (An Bildschirm
anpassen) oder „Zoom 1.0x" (Zoom 1,0x)).
Fit to Screen (An Bildschirm anpassen) passt das Bild an den
Bildschirm an.
Zoom 1.0x (Zoom 1,0x) wird traditionell als „Volle Auflösung"
bezeichnet, da es das Bild mit der Monitorauflösung auf eine
1-1 Ansicht bringt.
FAXITRON PATH BENUTZERHANDBUCH | HOLOGIC | REVISION 022
Path
5
ABSCHNITT
VISION-
Software
5.4.1 Fortsetzung

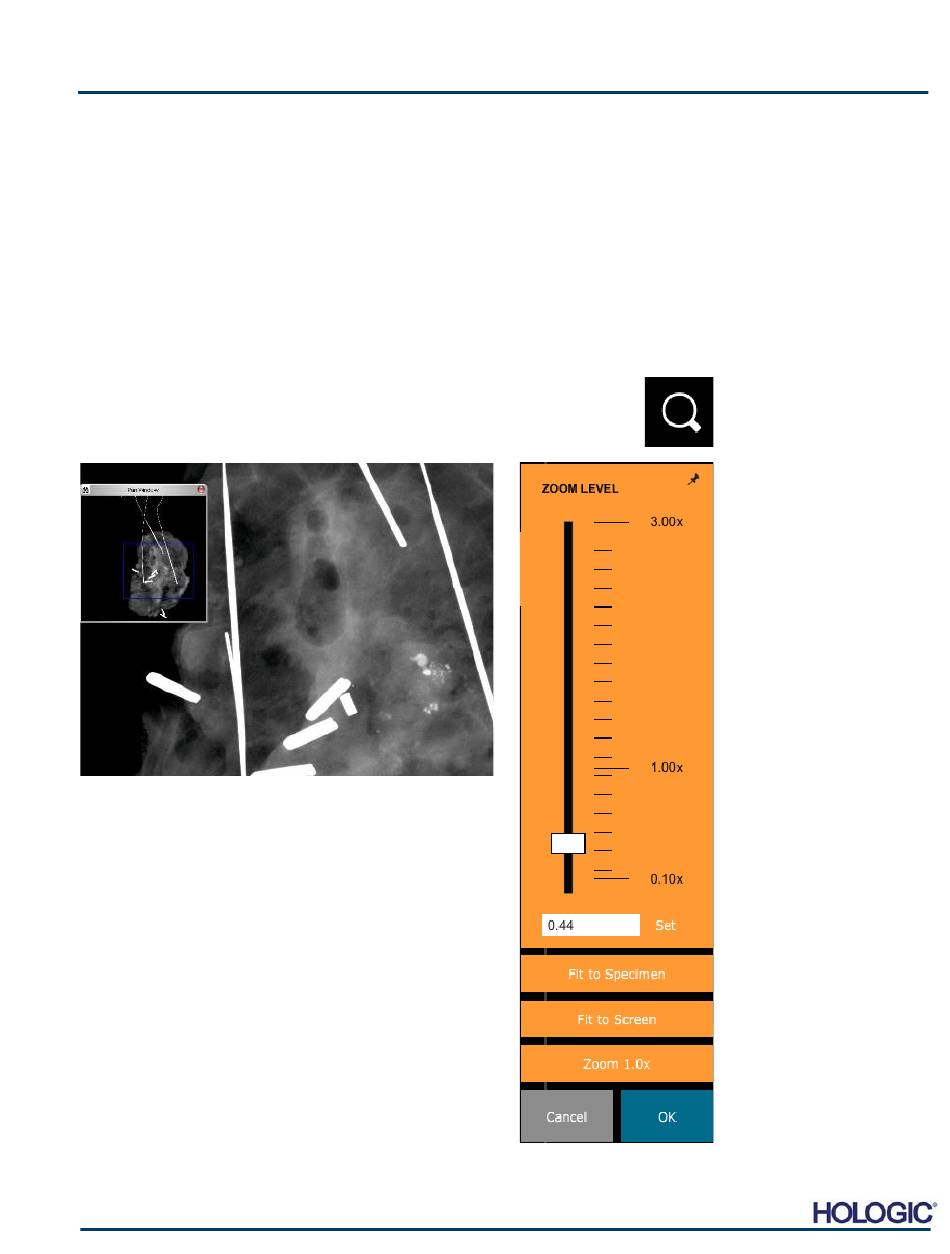

Abbildung 5.4.5
Symbol des Zoom-Werkzeugs
Abbildung 5.4.6
Zoomstufen-Einstellwerkzeug
Abbildung 5.4.7
Beispiel für Pan View (links)
