Faxitron
Proben-Röntgensystem

Kalibrierung

Bei der ersten Inbetriebnahme des Systems oder zu einem vom Benutzer gewü nschten Zeitpunkt
kann eine Systemkalibrierung durchgefü hrt werden. Bei der ersten Inbetriebnahme und nach
einer verstrichenen Zeit von zwö lf (12) Stunden sind die folgenden Kalibrierungen durchzufü hren.
Um die Bildqualitä t zu optimieren, mü ssen die Vision-Software und die Hardware regelmä ßig
kalibriert werden. Diese Kalibrierung erfordert die Aufnahme von Referenzbildern. Diese Bilder
kö nnen in drei (3) Kategorien eingeteilt werden: Offset-Bilder, dunkle Bilder und Flachfeldbilder.
Die Vision-Software öffnet sich je nach verstrichener Zeit seit der letzten Kalibrierung
direkt im Startmenü (Abbildung 3.1.1) oder auf der Seite „Calibration" (Kalibrierung)
(Abbildung 3.1.2). Der Benutzer kann zur Seite „Calibration" (Kalibrierung) navigieren,
um manuell eine Kalibrierung zu starten.
Achtung: Vergewissern Sie sich, dass die Kammer leer ist, bevor Sie mit der Kalibrierung beginnen.
Um die Kalibrierung manuell zu starten, klicken Sie auf die Schaltfläche „Calibrate"
(Kalibrieren) im Startmenü.
Der Benutzer wird dann zum Starten der Kalibrierung aufgefordert.
Nach dem Betätigen der Schaltfläche wird der Kalibriervorgang durchgeführt und das
Kalibrierungs-Nachrichtenfeld wird angezeigt. Während der Kalibrierung wechselt das
Nachrichtenfeld zwischen den Meldungen „SYSTEM IN CALIBRATION" (System wird
kalibriert) und „X-RAY ON" (Röntgen ein). Siehe Abbildung 3.1.3.
Die Software kehrt automatisch zur Startmenü-Seite zurück, sobald die Kalibrierung
abgeschlossen ist.
Weitere Informationen zur Kalibrierung finden Sie in den Abschnitten 5.2.0 und 5.2.1.
FAXITRON PATH BENUTZERHANDBUCH | HOLOGIC | REVISION 022
Path
3
ABSCHNITT
Kamerakalibrierung
3.1.0
Kalibrierung

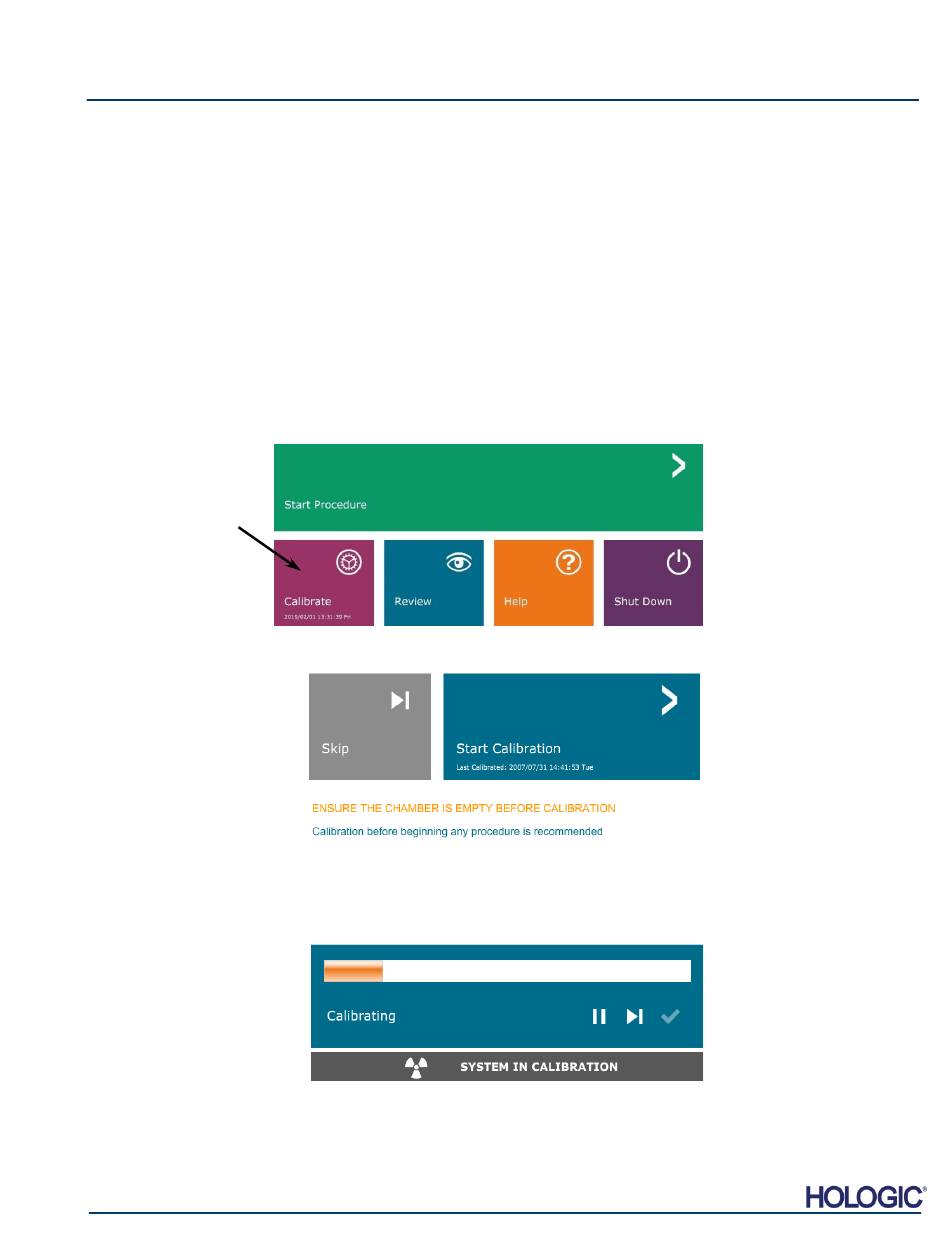

Abbildung 3.1.1
Schaltflä che zum Kalibrieren des
Systems
Abbildung 3.1.2
Aufforderung „Start Calibration"
(Kalibrierung starten)
Abbildung 3.1.3
Fortschritt der Kalibrierung
3- 2
