Hologic Faxitron Path Benutzerhandbuch Seite 47

™
Faxitron
Proben-Röntgensystem
Mit dem „Ruler" (Lineal) kann der Benutzer den Abstand zwischen zwei Punkten im angezeigten
Bild messen. Die Längenangaben sind in Millimeter (mm). Nach der Auswahl von „Ruler"
(Lineal) klicken und halten Sie die linke Maustaste gedrückt, ziehen Sie die Maus vom
Anfangspunkt der Messung aus und lassen Sie die Maustaste am Endpunkt der Messung los.
Das Lineal wird auf dem Bild als rote Linie angezeigt.
Das Maß (in mm) wird am Ende des
Lineals angezeigt. Das Lineal bleibt
aktiv, bis der Benutzer ein anderes
Bildwerkzeug auswählt oder bis
eine andere Aktion ausgeführt wird.

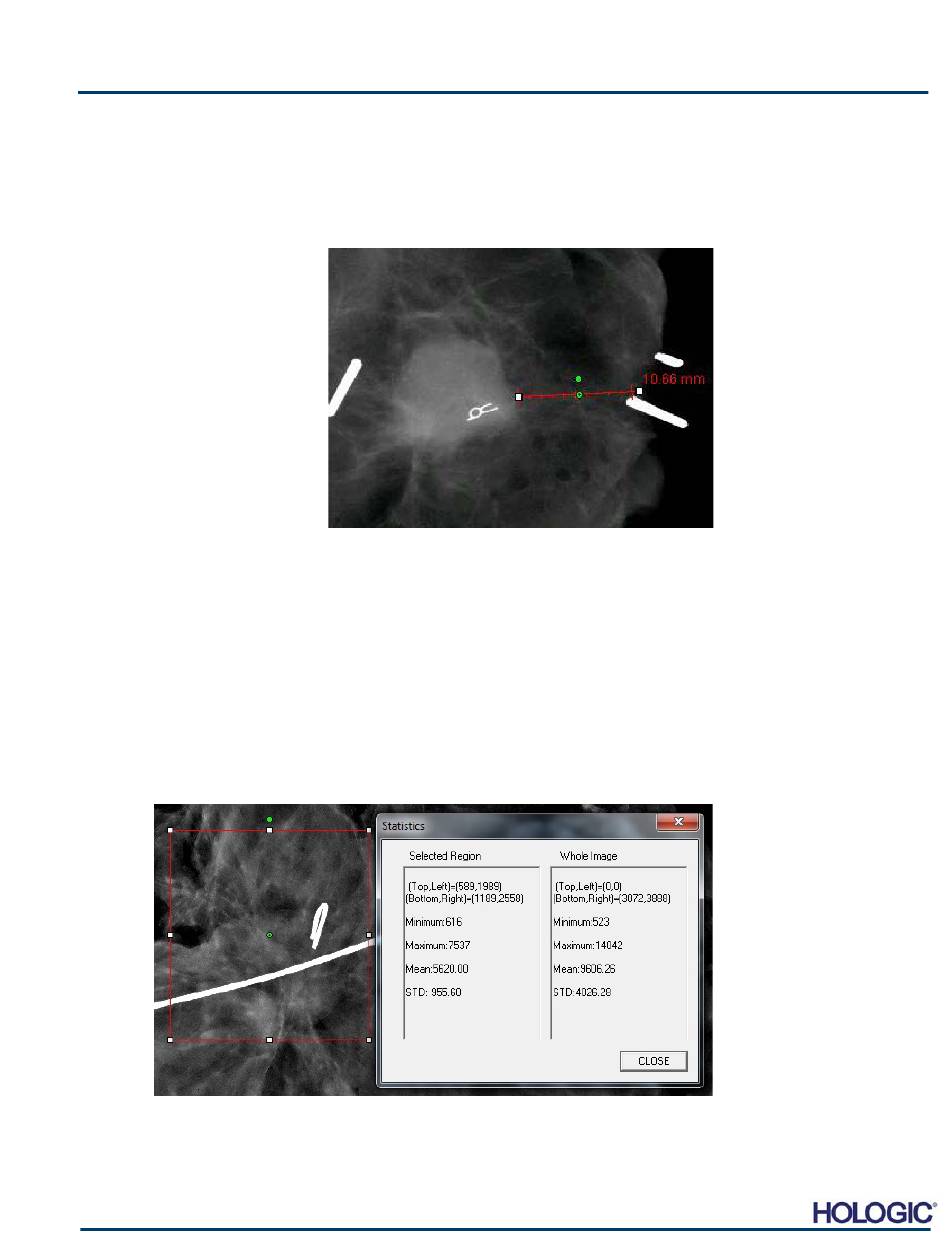

Siehe Abbildung 5.4.24 auf der
rechten Seite. Klicken Sie erneut
auf „Ruler" (Lineal), um die Funktion
zu deaktivieren.
Tipp: Um eine perfekte gerade Linie
oder eine Linie in einem perfekten
45-Grad-Winkel zu erhalten, halten
Sie die UMSCHALT-Taste (auf der
Tastatur) gedrückt, während Sie die
linke Maustaste gedrückt halten und
ziehen.
„ROI Statistics" (ROI-Statistiken) zeigt ein Dialogfeld mit Bildstatistiken an. Klicken und halten
Sie die linke Maustaste über den Untersuchungsbereich (ROI) des Hauptbildes, ziehen Sie den
Mauszeiger, um eine Auswahl im Bereich zu wählen, und lassen Sie dann die Maustaste los.
Statistische Informationen für den ausgewählten Bereich werden auf der linken Seite des
Dialogfelds und für das gesamte Bild auf der rechten Seite des Felds angezeigt. Die
angezeigten Statistiken sind: Anfangs- und Endpunkte des ROIs, Minimum, Maximum,
Mittelwert der Intensitätswerte sowie Standardabweichung (STD). Um das Informationsfeld
„Statistics" (Statistiken) zu schließen, klicken Sie einfach auf die Schaltfläche Close
(Schließen). Siehe Abbildung 5.4.25. Klicken Sie erneut auf „ROI Statistics" (ROI-Statistiken),
um die Funktion zu deaktivieren.
FAXITRON PATH BENUTZERHANDBUCH | HOLOGIC | REVISION 022
Path
Lineal
ROI-Statistiken
5
ABSCHNITT
VISION-
Software
5.4.5 Fortsetzung
Abbildung 5.4.24
Lineal
Abbildung 5.4.25
ROI-Statistiken
5-25
