Anpassung des dynamischen Zooms

Das Symbol des Zoom-Werkzeugs, Abbildung 6.4.5, öffnet das Werkzeug Zoomeinstellung.
Nach dem Öffnen dieses Werkzeugs kann der Benutzer die Zoomstufe über den Schieberegler
anpassen oder auf die Schaltflächen Fit to Specimen (An Probe anpassen), Fit to Screen
(An Bildschirm anpassen) oder Zoom 1.0x (Zoom 1,0x) (Volle Auflösung) klicken. Siehe
Abbildung 6.4.6. Wenn das Bild vergrößert wurde, ist ein Verschieben erforderlich, um durch das
Bild zu navigieren. In
Miniaturansichtsfenster. Siehe Abbildung 6.4.7 unten. Klicken und halten Sie die linke Maustaste
über dem Bild und bewegen Sie die Maus, um das Bild im Hauptbildschirm zu bewegen.
Beachten Sie, dass diese Funktion traditionell auch als „Pan View" und/oder „Pan and Scan"
bezeichnet wird.
Durch Betätigen der Schaltfläche Fit to Specimen (An Probe anpassen)
wird versucht, die Probe zu erfassen und zu vergrößern, um
sicherzustellen, dass die Probe voll im Sichtfeld ist. Wenn eine Probe
nicht erkannt wird, wechselt sie in den vorherigen Modus (entweder „Fit
to Screen" (An Bildschirm anpassen) oder „Zoom 1.0x" (Zoom 1,0x).
Fit to Screen (An Bildschirm anpassen) passt das Bild an den
Bildschirm an.
Zoom 1.0x (Zoom 1,0 x) wird traditionell als „Volle Auflösung"
bezeichnet, da hierbei das Bild mit der Monitorauflösung 1:1
angeglichen wird.
Die in Abbildung 6.4.8 gezeigte Schaltfläche öffnet die Anmerkungswerkzeuge.
Diese Werkzeuge und ihre vielen Funktionen werden im Abschnitt 6.8.0 näher
erläutert.
FAXITRON CORE BENUTZERHANDBUCH | HOLOGIC | REVISION 042
Core
der oberen linken Ecke
Anmerkungen
des Bildschirms erscheint
ABSCHNITT
Vision-
Software
6.4.1 Fortsetzung
ein

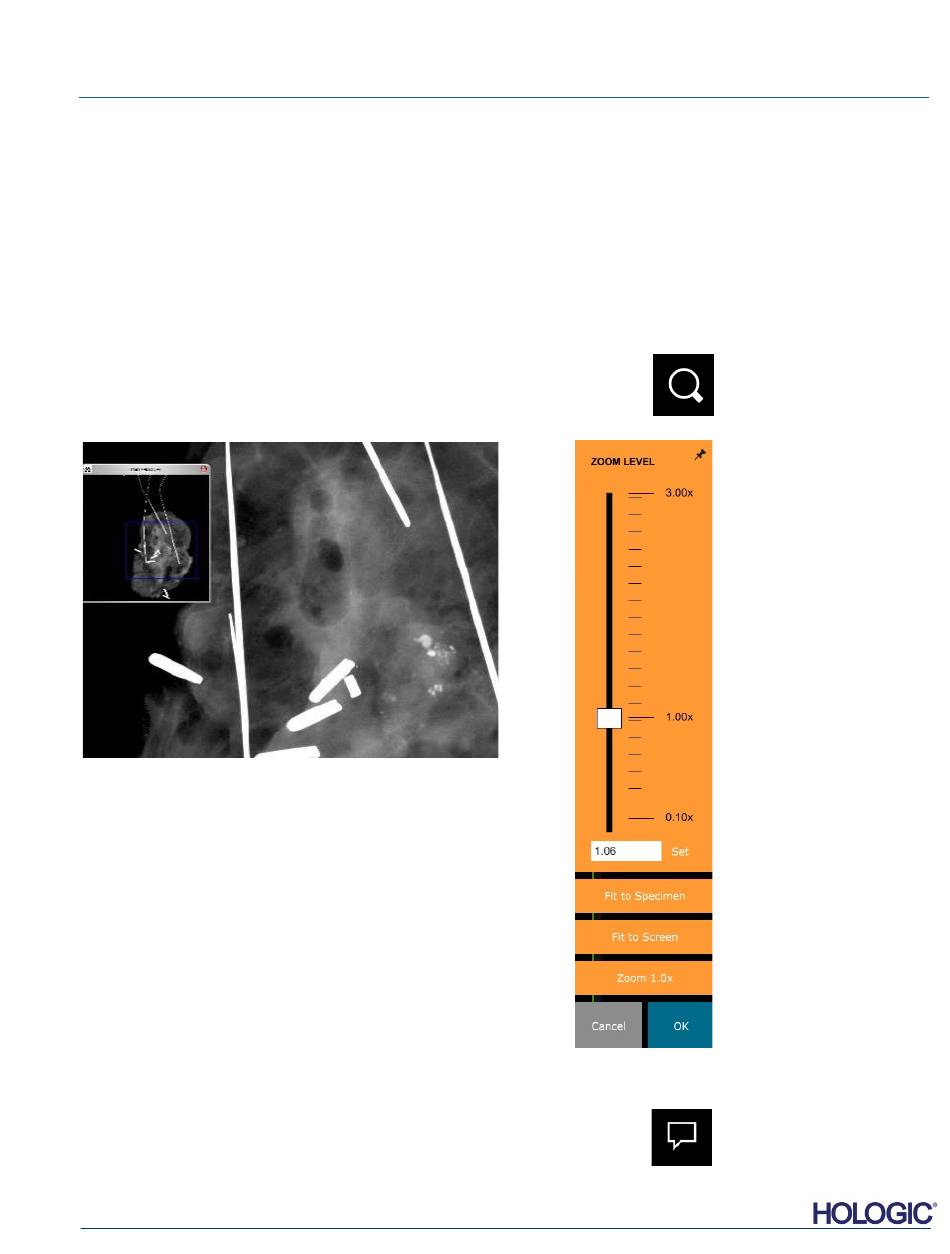

Abbildung 6.4.5
