Faxitron
Proben-Röntgensystem
Benutzeranmerkungen in der Faxitron Vision-Software ermöglichen es, ein transparentes
grafisches „Overlay", allgemein „Anmerkungen" genannt, auf ein Bild anzuwenden. Diese
Anmerkungen werden in Form von Text, Linien, „Freiform"-Linien (Bezierkurven), Pfeilen,
Ellipsen und Kästen dargestellt. Auf diese Weise können dem Bild bei Bedarf zusätzliche
Informationen und „Markierungen" hinzugefügt werden. Beachten Sie, dass alle Anmerkungen
einfach ein- oder ausgeschaltet werden können, d. h. sie können beliebig ein- oder
ausgeblendet werden.
Um mit den Anmerkungen zu beginnen, wählen Sie im linken Menü das Werkzeug Annotations
(Anmerkungen) aus. Siehe Abbildungen 5.4.1 und 5.8.1. Wenn Sie dieses Dialogfenster öffnen,
versetzt die Software den Benutzer sofort in den Designmodus. Es wird auch eine
„Werkzeugpalette" angezeigt. Siehe Abbildung 5.8.2 unten.
Wenn Sie in diesem Dialogfenster Save (Speichern) oder Cancel (Abbrechen) wählen, werden
entweder die vorherigen Anmerkungen gelöscht oder die aktuellen Anmerkungen im Fenster
gespeichert. Außerdem kehren Sie damit in den normalen Bildmodus zurück.
Die Werkzeugpalette besteht aus den fünfzehn (15) folgenden Werkzeugoptionen. Die
Werkzeuge können jedoch je nach Bedarf des Benutzers auf die gebräuchlichsten
8 Werkzeuge reduziert werden, die in der oberen Zeile des Dialogfensters angezeigt werden.
Beachten Sie, dass das Verhalten der meisten dieser Werkzeugoptionen darin besteht, die
dynamische Position und Form mit der Maus auf dem Bildschirm zu steuern. Mit „Mausklicks"
wird die endgültige Position und Form festgelegt. Der Begriff „Wischen" bedeutet, dass Sie die
linke Maustaste gedrückt halten und das Objekt über den Bildschirm bewegen. Das Loslassen
der linken Maustaste oder das Klicken mit der rechten Maustaste „versetzt" die Anmerkungen
in eine „permanente" oder endgültige Position.
Ausgehend vom oberen linken Rand der obigen Abbildung folgt eine Beschreibung jeder
Werkzeugoption.
FAXITRON PATH BENUTZERHANDBUCH | HOLOGIC | REVISION 022
Path
Überblick
Bedienung
5
ABSCHNITT
VISION-
Software
5.8.0
Benutzeran-
merkungen

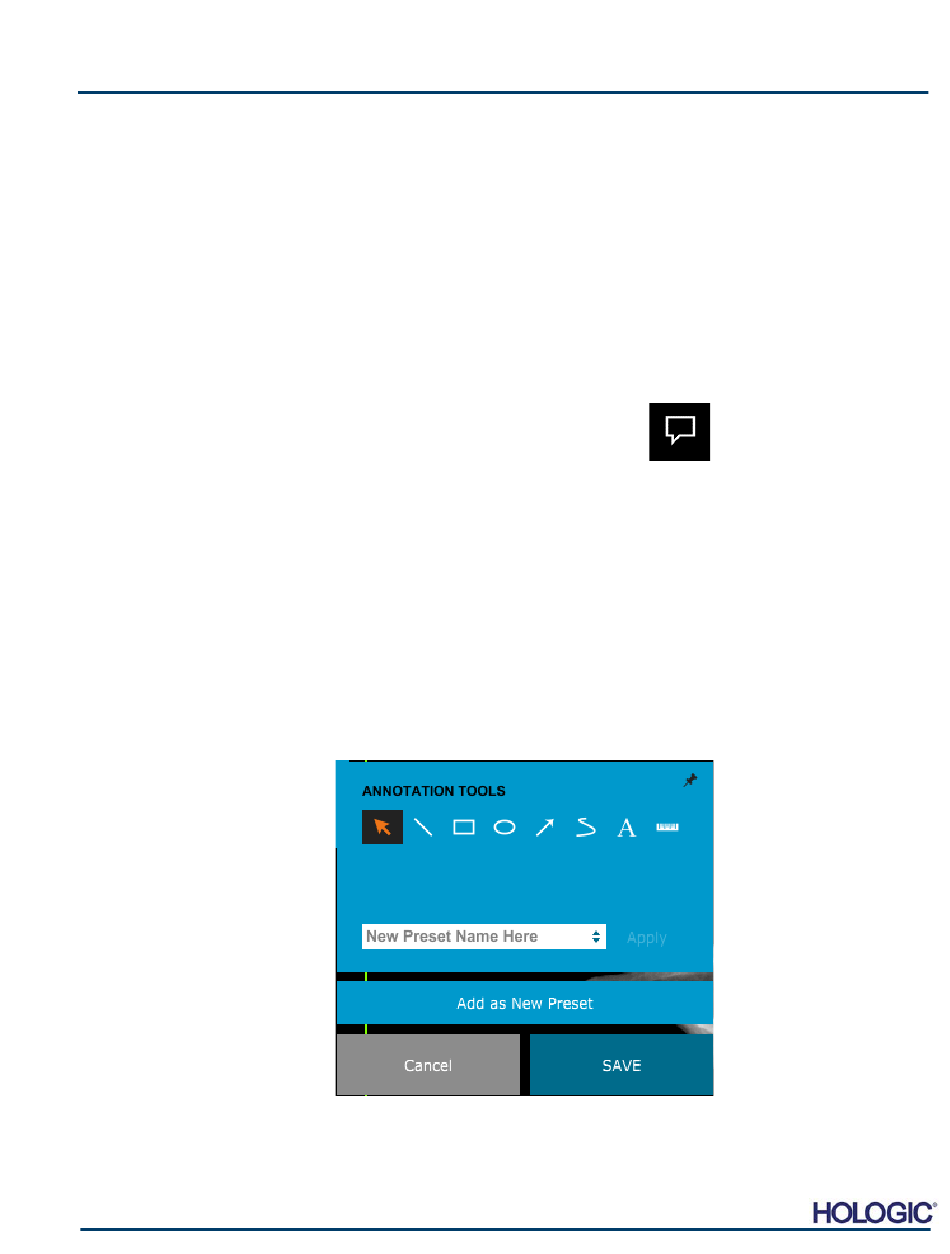

Abbildung 5.8.1
Symbol für die Anmerkungen
Abbildung 5.8.2
Werkzeugpalette für das Design
von Benutzeranmerkungen
5-40
