Faxitron
Proben-Röntgensystem
Wenn ein Bild angezeigt wird, entweder als aufgenommenes Bild oder als aus der Datenbank
abgerufenes Bild, kann der Benutzer ein Raster aktivieren. Ermöglicht dem Benutzer auch, den
Rasterabstand (Pitch) einzustellen. Siehe Beispiel unten.
Dies ermöglicht es dem Benutzer, bis zu drei (3) vordefinierte, benutzerdefinierte
Helligkeitsstufen (WL) zu definieren. Wählen Sie zunächst die Schaltfläche Window Level
(Helligkeitseinstellung). Stellen Sie die Helligkeit nach Bedarf ein. Wählen Sie aus den
Werkzeugen „View" (Ansicht) die Option „User Window Levels" (Benutzerdefinierte Helligkeit)
aus. Wählen Sie „Record Current WL as USER WL #1, #2 or #3" (Aktuelle WL als
benutzerdefinierte WL #1, #2 oder #3 speichern). Die eingestellte Helligkeit wird unter der zuvor
ausgewählten Auswahl gespeichert.
Der Benutzer hat zwei Auswahlmöglichkeiten für die „Standardmäßige Helligkeit" (WL).
„Optimize for whole area" (Optimieren für den gesamten Bereich), wodurch die WL für das
gesamte Bild angepasst wird, oder „Optimize for sample" (Optimieren für die Probe), wodurch
die WL nur unter dem Probenbereich angepasst wird. Zusätzlich gibt es die Option, die „Default
Window Level" (Standardmäßige Helligkeit) einzustellen, die auch für alle hier befindlichen
Bilder verwendet wird. Dadurch wird die standardmäßige Helligkeit basierend auf der
Bildstatistik festgelegt und muss für die nicht verbesserten und verbesserten Bilder separat
durchgeführt werden.
Standardseitenverhältnis von RAW-Dateien
Dieses Werkzeug befindet sich im Menü VIEW (Ansicht). Es hilft beim Importieren/Öffnen von
zuvor gespeicherten Bilddateien mit unbekannten Dateiattributen oder binären Bilddaten ohne
Headerinformationen. Da die genaue Größe des Imager-Arrays nicht im Header der
Bilddatendatei verfügbar ist, werden zum Importieren/Öffnen solcher Bilder die am besten
passenden Dimensionen des Imagers verwendet. Die hängen davon ab, ob die Breite größer
oder kleiner als die Höhe ist (Informationen zum Standardseitenverhältnis).
FAXITRON PATH BENUTZERHANDBUCH | HOLOGIC | REVISION 022
Path
Rasteroptionen
Benutzerdefinierte Helligkeit
Standardmäßige Helligkeit
5
ABSCHNITT
VISION-
Software
5.4.3 Fortsetzung

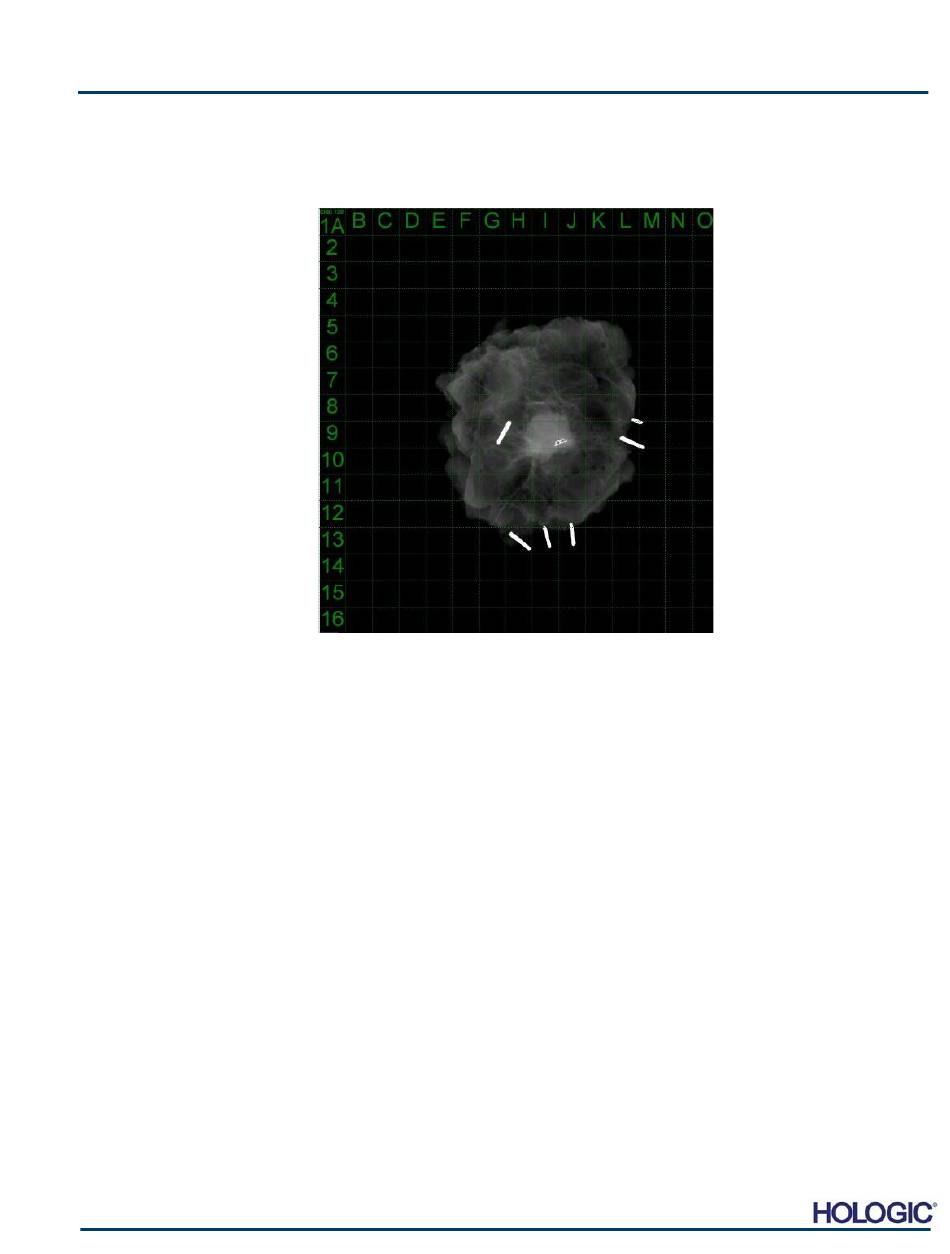

Abbildung 5.4.18
Beispiel für eine Rasteranzeige
5-19
