Das „ROI Histogram" (ROI-Histogramm) erstellt ein Histogramm für einen benutzerdefinierten
ROI. Positionieren Sie nach der Auswahl des Menüpunktes den Mauszeiger im angezeigten
Bild, halten Sie die linke Maustaste gedrückt und ziehen Sie den Mauszeiger, um die
gewünschte ROI-Auswahl zu treffen. Lassen Sie die Maustaste dann los. Es werden
Histogramme für den ausgewählten ROI angezeigt. Siehe Abbildung 5.4.6.
Die schwarze Kurve ist das Histogramm des ausgewählten Bereichs. Die blaue Kurve ist das
Histogramm des gesamten Bildes. Beide Kurven werden auf den maximalen Pixelspitzenwert
des ausgewählten Bereichs normiert. Klicken Sie erneut auf „ROI Histogram" (ROI-
Histogramm), um die Funktion zu deaktivieren.
„ROI Profile" (ROI-Profil) erstellt ein Profil für einen benutzerdefinierten ROI. Positionieren Sie
nach der Auswahl des Menüpunktes den Mauszeiger im angezeigten Bild. Halten Sie die linke
Maustaste gedrückt und bewegen Sie den Mauszeiger über das Bild, um eine
benutzerdefinierte Box um den gewünschten ROI zu zeichnen. Lassen Sie die linke Maustaste
los und es wird ein Profil mit den einzelnen Pixelwerten des definierten ROI angezeigt. Siehe
Abbildung 5.4.27. Standardmäßig ist die Richtung des ausgewählten ROI im Durchschnitt die
Kurzachse. Die Achse kann durch Betätigen der Schaltfläche SWITCH, HOR<->VERT
(Wechseln, hor<->vert) gewechselt werden. Klicken Sie erneut auf „ROI Profile" (ROI-Profil),
um die Funktion zu deaktivieren.
FAXITRON PATH BENUTZERHANDBUCH | HOLOGIC | REVISION 022
Path
ROI-Histogramm
ROI-Profil
5
ABSCHNITT
VISION-
Software
5.4.5 Fortsetzung

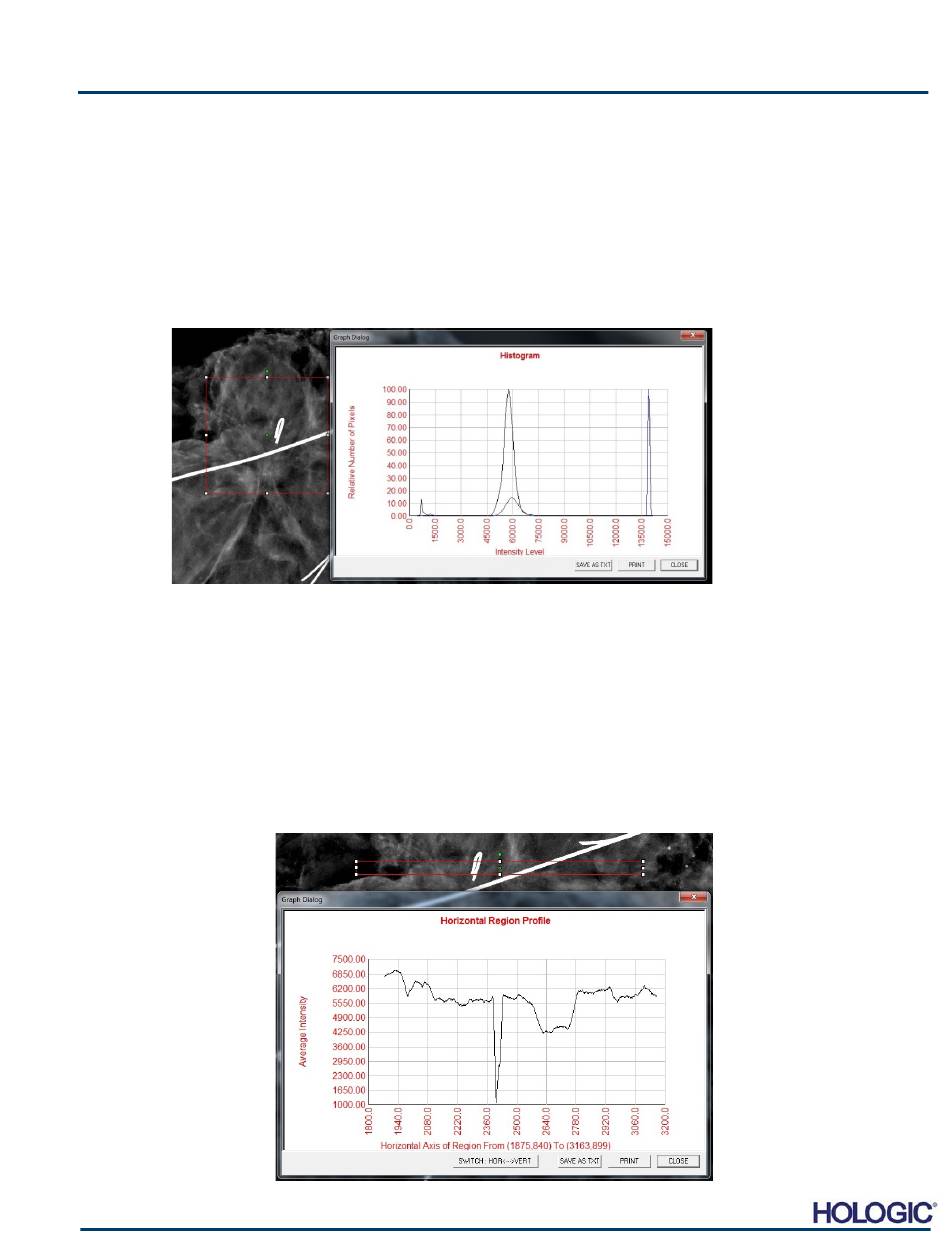

Abbildung 5.4.26
ROI-Histogramm
Abbildung 5.4.27
ROI-Profil
5-26
