Faxitron
Proben-Röntgensystem
Invertierung, Helligkeits- und Kontrasteinstellung

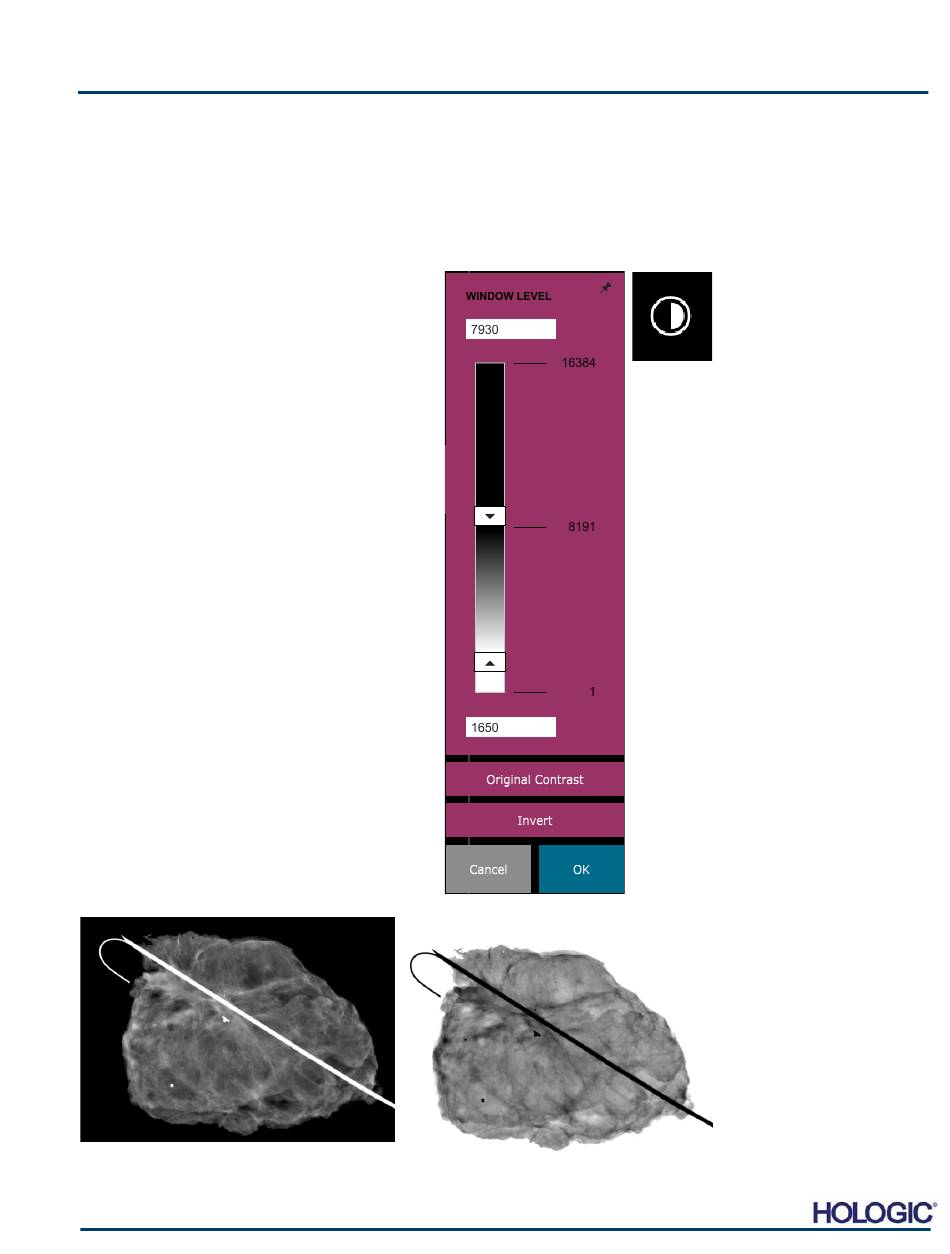

Die Schaltfläche, die in Abbildung 5.4.3 dargestellt ist, öffnet das Einstellwerkzeug für Helligkeit
und Kontrast. Dieses Werkzeug ermöglicht es dem Benutzer, die Helligkeit und den Kontrast des
Bildes anzupassen. Der Benutzer kann den Originalkontrast auch durch Drücken der Schaltfläche
Original Contrast (Originalkontrast) wiederherstellen oder das Bild durch Drücken der Taste
Invert (Invertieren) umkehren. Durch das Umkehren wird das Farbschema von überwiegend
schwarz auf überwiegend weiß umgestellt und umgekehrt. Siehe Abbildung 5.4.4 unten.
Der Benutzer kann auch den Schieberegler für den
gewünschten Bildkontrast anpassen, indem er auf
den Schieber klickt und ihn nach oben und unten
bewegt, oder indem er auf einen der angezeigten
Pfeile auf dem Balken klickt, um die unteren oder
oberen Helligkeitsgrenzwerte zu verschieben. Siehe
Abbildung 5.4.3 (informell wird dies auch als
„Helligkeitsausgleich" bezeichnet).
Ein Beispiel für die Umkehrung ist unten dargestellt:
FAXITRON PATH BENUTZERHANDBUCH | HOLOGIC | REVISION 022
Path
5
ABSCHNITT
VISION-
Software
5.4.1 Fortsetzung
Abbildung 5.4.3
Symbol und Steuerelemente für
das Werkzeug „Helligkeit und
Kontrast"
Abbildungen 5.4.4
Beispiel für die Umkehrung mit
dem Werkzeug zur Anpassung
von Kontrast und Helligkeit
5-14
