Faxitron
Proben-Röntgensystem
ACR Phantom (nur Wachseinsatz) – Jährlich durchzuführen.
Drucken Sie diese Seite aus, um sie bei Bedarf zu Rate ziehen zu können.
Protokollieren Sie die Ergebnisse unter „ACR-Phantomtest" auf dem Protokoll der
regelmäßigen Wartung – Faxitron Path, das sich am Ende des Abschnitts befindet.
Der Benutzer sollte mit der Bedienung des Faxitron Path vertraut sein und das Vorgehen zur
Aufnahme von Röntgenbildern kennen. Schließen Sie die Einstellungsverfahren ab und
vergewissern Sie sich, dass die Kamera kalibriert ist (beachten Sie die Kalibrierung von kV und
Zeit). Geben Sie die Patientendaten ein und machen Sie eine Aufnahme vom Wachseinsatz
des Mini-ACR-Phantoms, wie in Abbildung 8.1 dargestellt. HINWEIS: Für die Aufnahme wird
der Wachseinsatz aus dem Acrylhalter entfernt.
Das Mini-ACR Phantom enthält 12
Objekte: 4 Massen, 4 Fasern und 4
Verkalkungsgruppen
(Flecken).
Verkalkungsgruppe
besteht
einzelnen Verkalkungen oder Flecken.
Alle Massen, Fasern und Verkalkungen
müssen sichtbar sein.
Hinweis: Die letzte Verkalkungsgruppe
ist auf diesem Bild möglicherweise nicht
sichtbar.
ABNAHMEANFORDERUNGEN
1. Konfigurieren Sie das System so, dass es eine manuelle Aufnahme des Wachseinsatzes
des Mini-ACR-Phantoms macht. Stellen Sie kV und Zeit auf die bei der Kalibrierung
bestimmten Werte ein.
2. Stellen Sie sicher, dass das Phantom sauber und frei von Schmutz ist.
3. Platzieren Sie den Wachseinsatz direkt auf den Kammerboden in die Mitte des Bildbereichs.
Verwenden Sie keine Dämpfungsblöcke.
4. Starten Sie die Röntgenaufnahme und warten Sie, bis die gesamte Verarbeitung
abgeschlossen ist und das Bild angezeigt wird.
5. Bei der ersten Anzeige des Bildes sind möglicherweise nicht alle Objekte des Phantoms
sichtbar. Passen Sie Kontrast und Helligkeit an, um das bestmögliche Bild zu erhalten.
6. Sobald das Bild korrigiert ist, sollten alle Objektgruppen sichtbar sein.
7. Protokollieren Sie die Ergebnisse auf dem Protokoll der regelmäßigen Wartung.
FAXITRON PATH BENUTZERHANDBUCH | HOLOGIC | REVISION 022
Path
Jede
aus
6
8
ABSCHNITT
Wartungszeitplan
8.8.1
ACR-Phantomtest

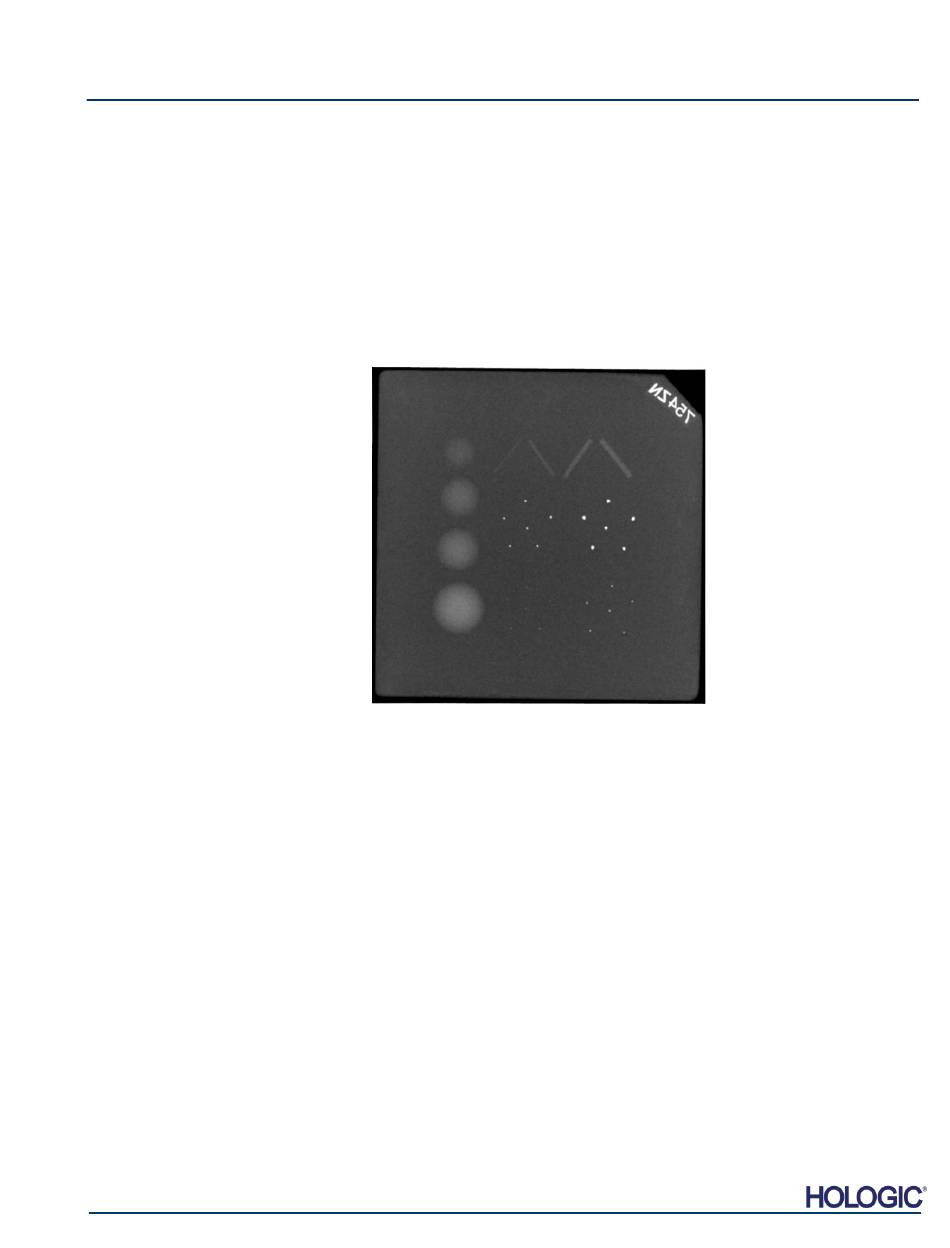

Abbildung 8.1
Typische Rö ntgenaufnahme des
Wachseinsatzes des Mini-ACR-
Phantoms (Nuclear Associates
P/N 18-250)
8 - 5
