Hologic Faxitron Path Benutzerhandbuch Seite 33

™
Faxitron
Proben-Röntgensystem
Der Benutzer kann die Patienteninformationen
einsehen, aber nicht bearbeiten, nachdem ein Bild
durch Anklicken des in Abbildung 5.3.5 gezeigten
Patientendaten-Symbols aufgenommen wurde.
Dadurch wird ein geändertes Dialogfeld mit
Patienteninformationen
Abbildung 5.3.7 dargestellt. Dieses Feld enthält
zwei Schaltflächen: Close Dialog (Dialog schließen)
oder Start a New Patient or Procedure (Mit einem
neuen Patienten oder einem neuen Verfahren
anfangen).
Sobald ein Bild aufgenommen wurde, können die aktuellen Bildeigenschaften durch
Drücken des Symbols (i) in der oberen rechten Ecke angezeigt werden. Siehe
Abbildung 5.3.8. Das Dialogfeld mit den Bildeigenschaften wird in der oberen
rechten Ecke des Bildes angezeigt. Das Feld ist halbtransparent, so dass man
sehen kann, was sich unter dem Feld befindet. Siehe Abbildung 5.3.9.
FAXITRON PATH BENUTZERHANDBUCH | HOLOGIC | REVISION 022
Path
angezeigt, wie in
5
ABSCHNITT
VISION-
Software
5.3.5 Fortsetzung

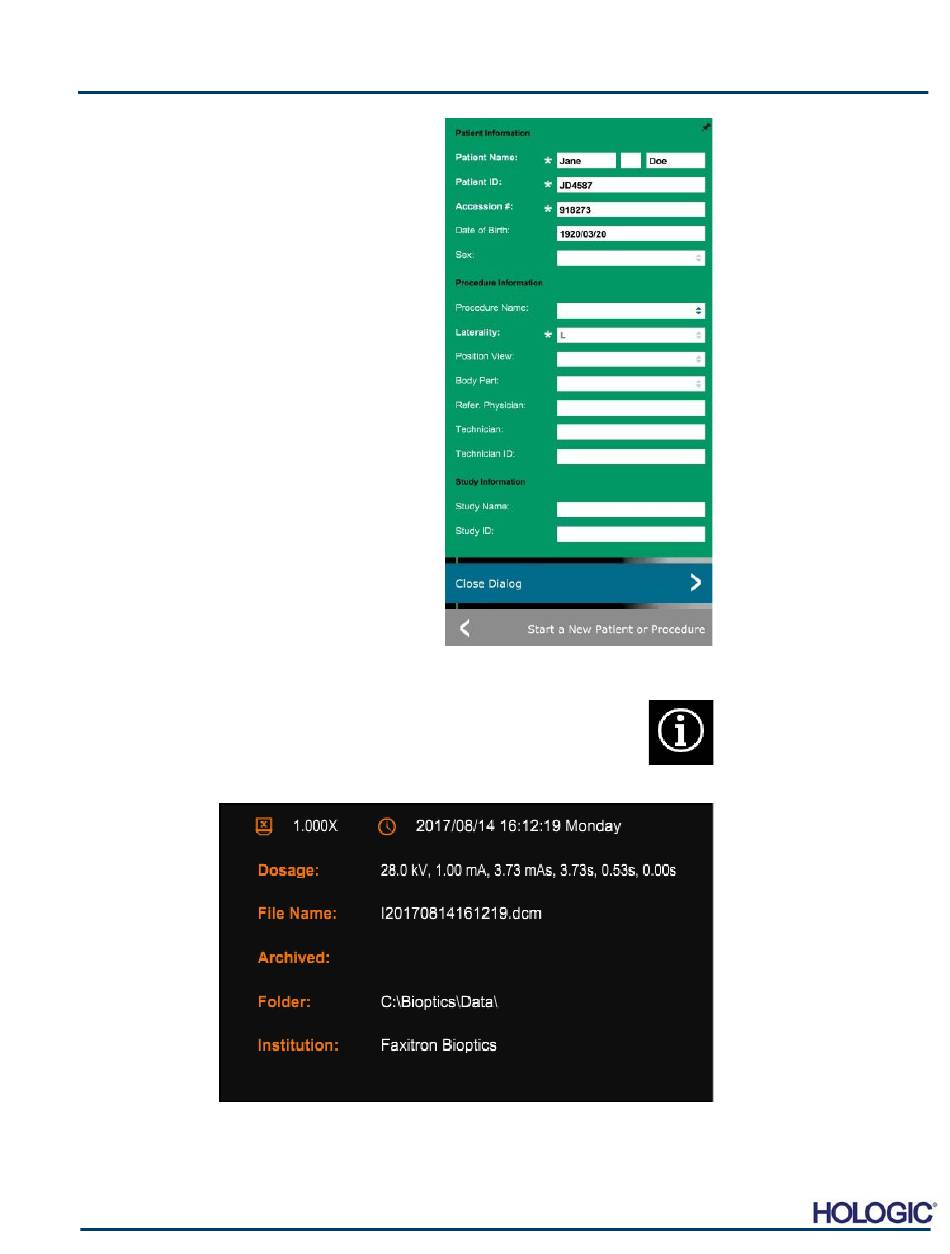

Abbildung 5.3.7
Dialogfenster „Patient Information"
(Patienteninformationen) nach der
Bildaufnahme
Abbildung 5.3.8
Symbol für Bildeigenschaften
Abbildung 5.3.9
Dialogfenster mit den
Bildeigenschaften (nur Ansicht)
5-11
